오프쇼어 Z (192)
Offshore Z (192)는 용접 및 컷을 생성하여 서로 직접적으로 일치하는 빌트업 플레이트 거더 또는 연속 보를 접합합니다.
생성된 객체
-
용접부
용도
| 문제 | 설명 |
|---|---|
|
|
빔 대 빔 용접 스플라이스, Z 자형 절단. 보가 정렬되며 프로파일 유형 및 크기가 동일합니다. |
|
|
보-보 용접 이음, Z자형 직각 컷. |
선택 순서
-
메인 부재를 선택합니다.
-
첫 번째 보조 부재를 선택합니다.
-
다음 보조 부재를 선택합니다.
최대 5개의 보조 부재를 선택할 수 있습니다.
-
가운데 마우스 버튼을 클릭하여 접합부를 생성합니다.
플레이트 거더의 경우 플랜지에서 플랜지로, 웨브에서 웨브로, 플랜지에서 플랜지로 선택이 이루어집니다.
그림 탭
그림 탭을 사용하여 접합 지오메트리를 제어합니다.

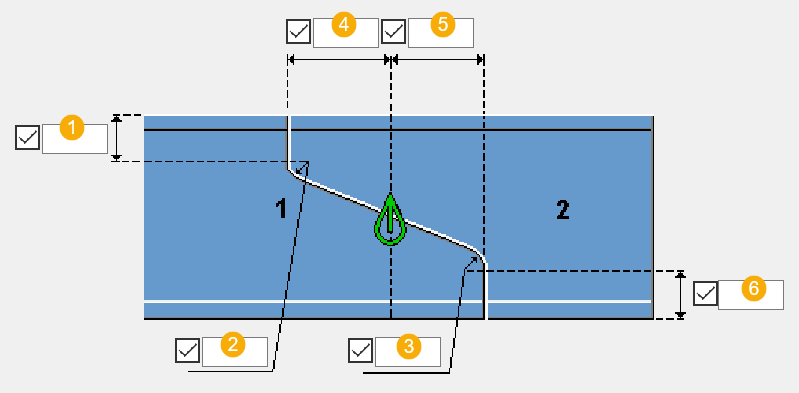

치수
| 설명 | 기본값 | |
|---|---|---|
|
1 |
메인 보 또는 플레이트 거더의 수직 컷 거리. |
보 깊이/2인 경우 이음이 정확히 보의 중간에 있습니다. |
|
2 |
메인 보 또는 플레이트 거더 웨브의 선 또는 호 모따기 크기. 매개변수 탭에서 모따기 유형을 선택할 수 있습니다. |
0 |
|
3 |
보조 보 또는 플레이트 거더 웨브의 선 또는 호 모따기 크기. 매개변수 탭에서 모따기 유형을 선택할 수 있습니다. |
0 |
|
4 |
메인 보 또는 플레이트 거더의 수평 컷 거리. |
보 깊이/2 |
|
5 |
보조 보 또는 플레이트 거더의 수평 컷 거리. |
보 깊이/2 |
|
6 |
보조 보 또는 플레이트 거더의 수직 컷 거리. |
보 깊이/2인 경우 이음이 정확히 보의 중간에 있습니다. |
매개변수 탭
매개변수 탭을 사용하여 용접부 및 모따기 유형을 정의합니다.
용접부
| 옵션 | 설명 |
|---|---|
|
|
기본값 용접부가 생성됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
용접부가 생성되지 않습니다. |
|
|
용접부가 생성됩니다. |
모따기 유형
| 옵션 | 설명 |
|---|---|
|
|
기본값 모따기 없음 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
모따기 없음 |
|
|
선 모따기 |
|
|
호 모따기 |
일반 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
설계 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
해석 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
