Central gusset (169)

Tekla Structures
수정됨: 9 10월 2023
2025
Tekla Structures

Central gusset (169)

Central gusset (169)은 보 또는 기둥에 볼트 체결 또는 용접되는 거셋 플레이트를 사용하여 브레이스 1~4개를 보 또는 기둥에 접합합니다. 브레이스는 거셋 플레이트에 볼트 체결됩니다.

생성된 객체

  • 거셋 플레이트

  • 씰 플레이트

  • 볼트

  • 용접부

용도

문제 설명

볼트 체결된 거셋 플레이트로 접합된 브레이스 4개

시작 전

보 또는 기둥과 브레이스 1~4개를 생성합니다.

선택 순서

  1. 메인 부재(보 또는 기둥)를 선택합니다.

  2. 첫 번째 보조 부재(첫 번째 브레이스)를 선택합니다.

  3. 나머지 보조 부재(브레이스)를 선택합니다.

  4. 가운데 마우스 버튼을 클릭하여 컴포넌트를 생성합니다.

부재 식별 키

설명

1

거셋 플레이트

그림 탭

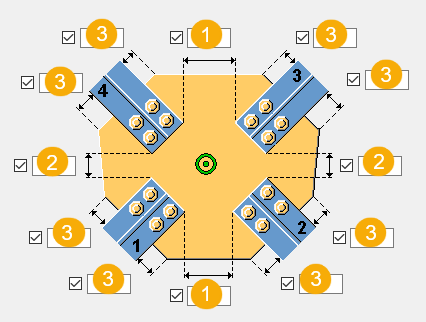

그림 탭을 사용하여 브레이스 위치를 정의합니다.

브레이스 위치

설명

1

브레이스 간 수평 거리

2

브레이스 간 수직 거리

3

거셋 가장자리부터 브레이스 치수

거셋 탭

거셋 탭을 사용하여 거셋 플레이트 속성 및 형상, 접합 유형, 브레이스 노치를 제어합니다.

플레이트

옵션 설명

거셋

거셋 플레이트의 두께, 너비 및 높이

씰 플레이트

씰 플레이트 두께

옵션

설명

기본값

번호

부재 번호의 접두사와 시작 번호.

일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.

기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션컴포넌트 설정에서 정의합니다.

재질

재질 등급.

기본 재질은 파일 메뉴 > 설정 > 옵션컴포넌트 설정 내 부재 재질 상자에서 정의합니다.

이름

도면 및 레포트에 표시되는 이름.

피니시

부재 표면을 처리한 방식을 설명합니다.

거셋 플레이트 형상

거셋 플레이트 형상을 선택합니다.

브레이스의 거셋 플레이트 위치

브레이스의 거셋 플레이트 위치를 정의합니다. 필요한 경우 거셋 플레이트를 z 또는 y 방향으로 이동시켜 거셋 플레이트 위치를 미세하게 조정할 수 있습니다.

옵션 설명

기본값

거셋 플레이트가 브레이스 중간에 배치됩니다.

이 옵션은 오토디폴트 변경할 수 있습니다.

거셋 플레이트가 브레이스의 상단 플랜지에 배치됩니다.

거셋 플레이트를 브레이스의 하단 플랜지에 위치하도록 선택할 수도 있습니다.

거셋 플레이트의 z 방향 이동 길이를 정의합니다.

브레이스 노치

옵션 설명

브레이스의 노치 여부를 선택합니다.

플레이트가 브레이스 플랜지와 충돌하거나 할로우 브레이스에 슬롯을 생성하려는 경우 사용자가 브레이스 노칭을 원할 수도 있습니다.

마지막 옵션은 노치를 생성하고 볼트를 사용하여 플레이트를 브레이스에 체결합니다.

  1. 수직 노치 치수

  2. 수평 노치 치수

  3. 노치 각도

브레이스 외측 가장자리부터 플레이트 거리를 정의합니다.

브레이스 단부에서 베벨 컷부를 생성할지 여부 또는 정사각형 브레이스 단부를 생성할지 여부를 선택합니다.

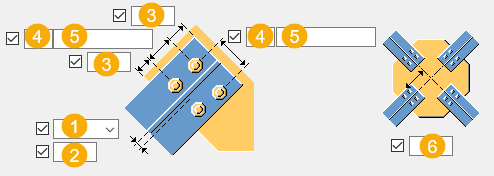

브레이스 볼트 1 탭

브레이스 볼트 1 탭을 사용하여 첫 번째 브레이스의 볼트 그룹 치수 및 볼트 속성을 정의합니다.

볼트 그룹 치수

설명

1

수평 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.

  • 왼쪽: 보조 부재의 왼쪽 가장자리에서 가장 왼쪽 볼트까지

  • 중간: 보조 부재의 중심선에서 볼트의 중심선까지

  • 오른쪽: 보조 부재의 오른쪽 가장자리에서 가장 오른쪽 볼트까지

2

수평 볼트 그룹 위치에 대한 치수.

3

볼트 가장자리 거리

가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.

4

볼트 개수

5

볼트 간격.

스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

6

거셋 중심선부터 볼트 가장자리 거리.

볼트 기본 속성

옵션

설명

기본값

볼트 크기

볼트 직경.

사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.

볼트 표준

컴포넌트 내부에서 사용할 볼트 표준

사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.

허용오차

볼트와 홀 사이의 간격

재료의 스레드

샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다.

완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.

현장/공장

볼트 체결 장소.

현장

슬롯 홀

슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.

옵션

설명

기본값

1

슬롯 홀의 수직 치수

0, 원형 홀

2

슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수

0, 원형 홀

홀 유형

슬롯은 슬롯 홀을 생성합니다.

특대는 특대 홀을 생성합니다.

홀 없음은 홀을 생성하지 않습니다.

태핑은 태핑 홀을 생성합니다.

슬롯 회전

홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다.

슬롯 위치

슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다.

볼트 어셈블리

선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.

홀만 생성하려면 확인란 선택을 모두 지웁니다.

기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.

볼트 길이 늘리기

볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.

볼트 체결 방향

옵션

설명

기본값

볼트 체결 방향 1

이 옵션은 오토디폴트에서 변경할 수 있습니다.

볼트 체결 방향 1

볼트 체결 방향 2

볼트의 지그재그

옵션

설명

기본값

지그재그 아님

이 옵션은 오토디폴트에서 변경할 수 있습니다.

지그재그 아님

지그재그 유형 1

지그재그 유형 2

지그재그 유형 3

지그재그 유형 4

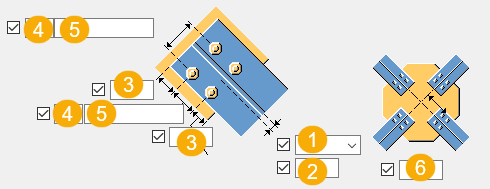

브레이스 볼트 2 탭

브레이스 볼트 2 탭을 사용하여 두 번째 브레이스의 볼트 그룹 치수 및 볼트 속성을 정의합니다.

볼트 그룹 치수

설명

1

수평 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.

  • 왼쪽: 보조 부재의 왼쪽 가장자리에서 가장 왼쪽 볼트까지

  • 중간: 보조 부재의 중심선에서 볼트의 중심선까지

  • 오른쪽: 보조 부재의 오른쪽 가장자리에서 가장 오른쪽 볼트까지

2

수평 볼트 그룹 위치에 대한 치수.

3

볼트 가장자리 거리

가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.

4

볼트 개수

5

볼트 간격.

스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

6

거셋 중심선부터 볼트 가장자리 거리.

볼트 기본 속성

옵션

설명

기본값

볼트 크기

볼트 직경.

사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.

볼트 표준

컴포넌트 내부에서 사용할 볼트 표준

사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.

허용오차

볼트와 홀 사이의 간격

재료의 스레드

샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다.

완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.

현장/공장

볼트 체결 장소.

현장

볼트 체결 방향

옵션

설명

기본값

볼트 체결 방향 1

이 옵션은 오토디폴트에서 변경할 수 있습니다.

볼트 체결 방향 1

볼트 체결 방향 2

볼트의 지그재그

옵션

설명

기본값

지그재그 아님

이 옵션은 오토디폴트에서 변경할 수 있습니다.

지그재그 아님

지그재그 유형 1

지그재그 유형 2

지그재그 유형 3

지그재그 유형 4

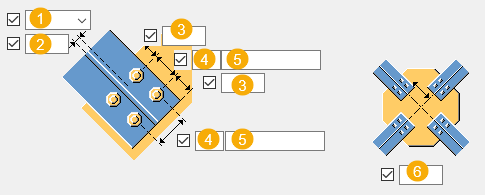

브레이스 볼트 3

브레이스 볼트 3 탭을 사용하여 세 번째 브레이스의 볼트 그룹 치수 및 볼트 속성을 정의합니다.

볼트 그룹 치수

설명

1

수평 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.

  • 왼쪽: 보조 부재의 왼쪽 가장자리에서 가장 왼쪽 볼트까지

  • 중간: 보조 부재의 중심선에서 볼트의 중심선까지

  • 오른쪽: 보조 부재의 오른쪽 가장자리에서 가장 오른쪽 볼트까지

2

수평 볼트 그룹 위치에 대한 치수.

3

볼트 가장자리 거리

가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.

4

볼트 개수

5

볼트 간격.

스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

6

거셋 중심선부터 볼트 가장자리 거리.

볼트 기본 속성

옵션

설명

기본값

볼트 크기

볼트 직경.

사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.

볼트 표준

컴포넌트 내부에서 사용할 볼트 표준

사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.

허용오차

볼트와 홀 사이의 간격

재료의 스레드

샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다.

완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.

현장/공장

볼트 체결 장소.

현장

볼트 길이 늘리기

볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.

볼트 체결 방향

옵션

설명

기본값

볼트 체결 방향 1

이 옵션은 오토디폴트에서 변경할 수 있습니다.

볼트 체결 방향 1

볼트 체결 방향 2

볼트의 지그재그

옵션

설명

기본값

지그재그 아님

이 옵션은 오토디폴트에서 변경할 수 있습니다.

지그재그 아님

지그재그 유형 1

지그재그 유형 2

지그재그 유형 3

지그재그 유형 4

브레이스 볼트 4 탭

브레이스 볼트 4 탭을 사용하여 네 번째 브레이스의 볼트 그룹 치수 및 볼트 속성을 정의합니다.

볼트 그룹 치수

설명

1

수평 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.

  • 왼쪽: 보조 부재의 왼쪽 가장자리에서 가장 왼쪽 볼트까지

  • 중간: 보조 부재의 중심선에서 볼트의 중심선까지

  • 오른쪽: 보조 부재의 오른쪽 가장자리에서 가장 오른쪽 볼트까지

2

수평 볼트 그룹 위치에 대한 치수.

3

볼트 가장자리 거리

가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.

4

볼트 개수

5

볼트 간격.

스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

6

거셋 중심선부터 볼트 가장자리 거리.

볼트 기본 속성

옵션

설명

기본값

볼트 크기

볼트 직경.

사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.

볼트 표준

컴포넌트 내부에서 사용할 볼트 표준

사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.

허용오차

볼트와 홀 사이의 간격

재료의 스레드

샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다.

완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.

현장/공장

볼트 체결 장소.

현장

볼트 길이 늘리기

볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.

볼트 체결 방향

옵션

설명

기본값

볼트 체결 방향 1

이 옵션은 오토디폴트에서 변경할 수 있습니다.

볼트 체결 방향 1

볼트 체결 방향 2

볼트의 지그재그

옵션

설명

기본값

지그재그 아님

이 옵션은 오토디폴트에서 변경할 수 있습니다.

지그재그 아님

지그재그 유형 1

지그재그 유형 2

지그재그 유형 3

지그재그 유형 4

일반 탭

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

일반 탭

해석 탭

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

해석 탭

용접부

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

용접부 생성
