Wooden purlin shoe (15)
Wooden purlin shoe (15)는 철골 보와 목재 퍼린 사이에 접합을 생성합니다. 퍼린 슈는 목재 퍼린이 장착되는 철골 보에 용접됩니다. 다양한 프로파일을 사용하여 퍼린 슈(예: U자형 및 L자형 프로파일)를 생성할 수 있습니다. 퍼린 슈에는 홀이 있어 6각형 헤드 목재 나사를 이용해 목재 퍼린을 연결할 수 있습니다.
생성된 객체
-
퍼린 슈
-
볼트
-
용접부
용도
| 문제 | 설명 |
|---|---|
|
|
목재 퍼린 슈, U 프로파일. |
|
|
목재 퍼린 슈, I 프로파일. |
|
|
목재 퍼린 슈. |
|
|
목재 퍼린 슈, 퍼린이 노칭됩니다. |
시작 전
철골 보와 퍼린을 생성합니다.
선택 순서
-
보(메인 부재)를 선택합니다.
-
목재 퍼린(보조 부재)을 선택합니다.
보조 부재를 선택하면 접합부가 자동 생성됩니다.
부재 식별 키
| 설명 | |
|---|---|
|
1 |
퍼린 슈 프로파일 |
|
2 |
하단 플레이트 |
|
3 |
볼트 그룹 |
그림 탭
그림 탭을 사용하여 슈 프로파일, 베이스 플레이트 및 노치의 오프셋 치수를 정의합니다.
오프셋 치수
| 설명 | 기본값 | |
|---|---|---|
|
1 |
퍼린 상단부터 슈 프로파일 오프셋. |
|
|
2 |
철골 보 상단부터 슈 프로파일 오프셋. 이 치수는 슈 프로파일 오프셋보다 우선합니다. |
5 mm |
|
3 |
목재 퍼린 방향의 하단 플레이트 오프셋. 값을 입력하지 않고 철골 보 하단이 목재 퍼린 하단보다 아래쪽에 있는 경우 하단 플레이트가 메인 부재 웨브로 자동 연장됩니다. 예제:
|
0 |
|
4 |
메인 부재 방향의 하단 플레이트 오프셋. |
0 |
|
5 |
노치 오프셋. 슈 프로파일 너비가 충분하지 않으면 목재 퍼린이 노칭됩니다. |
부재 탭
부재 탭을 사용하여 슈 프로파일 및 하단 플레이트 속성을 정의합니다.
부재
| 옵션 | 설명 |
|---|---|
|
하단 플레이트 |
하단 플레이트의 두께. |
|
프로파일 |
프로파일 카탈로그에서 슈 단면 플레이트 프로파일을 선택합니다. 프로파일을 선택하지 않으면 단면 유형에서 선택한 슈 프로파일 형상이 사용됩니다. |
|
단면 유형 |
슈 프로파일 단면 유형을 선택합니다. 프로파일이 프로파일에서 정의되지 않은 경우 단면 유형이 사용됩니다. 사용되는 프로파일은 목재 퍼린 너비에 따라 달라집니다. 이제 목재 퍼린을 노칭하지 않고도 목재 퍼린이 슈에 맞도록 슈 프로파일을 선택해야 합니다. 다음 마지막 두 옵션을 제외한 카탈로그 프로파일이 사용됩니다. U자형 벤트 플레이트 및 L자형 벤트 플레이트. 이 중 하나를 사용할 때 U자형 또는 L자형 프로파일을 접힌 플레이트 또는 폴리보로 생성할지 여부를 다음 항목으로 슈 생성에서 선택할 수 있습니다. 폴리보를 생성하는 경우 굽은 선을 이용하여 접히지 않은 벤트 플레이트 도면을 생성할 수 있습니다. |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
|
|
피니시 |
부재 표면을 처리한 방식을 설명합니다. |
단면 치수
| 설명 | |
|---|---|
|
1 |
슈 프로파일 너비. 단면 유형에서 카탈로그 단면( 예를 들어, 유효하지 않은 값을 사용하면 슈 프로파일이 사라집니다. |
|
2 |
슈 프로파일 플랜지 높이. U자형 벤트 플레이트 및 L자형 벤트 플레이트에 대한 플랜지 높이를 정의할 수 있습니다. |
|
3 |
슈 프로파일 플랜지 두께. U자형 벤트 플레이트 및 L자형 벤트 플레이트에 대한 플랜지 두께를 정의할 수 있습니다. |
슈 기준선
슈 프로파일 기준선의 위치를 정의합니다.
L 위치
프로파일이 L자형인 경우 슈 프로파일 위치를 선택합니다. 옵션은 왼쪽, 오른쪽, 왼쪽(반전) 및 오른쪽(반전)입니다. 반전 옵션은 프로파일의 짧은 면을 메인 부재에 용접합니다.
다음 항목으로 슈 생성

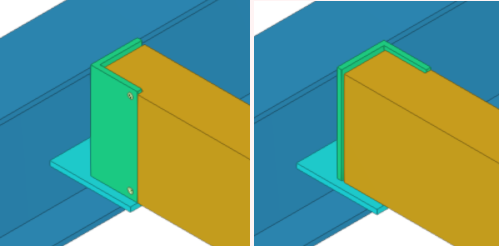

단면 유형에서 U자형 벤트 플레이트 또는 L자형 벤트 플레이트를 선택한 경우 플레이트를 접힌 플레이트 또는 폴리보로 생성할지 여부를 선택할 수 있습니다.
주:
굽은 선을 이용한 접히지 않은 벤트 플레이트 도면을 생성하려면 폴리보를 선택합니다.
접힌 플레이트를 선택하면 굽은 선을 이용한 접히지 않은 벤트 플레이트 도면을 생성할 수 없습니다.
홀 탭
홀 탭을 사용하여 슈 프로파일의 홀 속성과 패턴을 정의합니다.
기본 속성
| 옵션 | 설명 | 기본값 |
|---|---|---|
|
볼트 표준 |
컴포넌트 내부에서 사용할 볼트 어셈블리 표준. 사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다. |
기본값은 4014-8.8입니다. |
|
볼트 크기 |
홀 직경. |
18 mm |
|
어셈블리 유형 |
볼트 체결 장소. |
현장 |
슬롯 홀
| 설명 | 기본값 | |
|---|---|---|
|
1 |
슬롯 홀의 수직 치수. |
0, 원형 홀. |
|
2 |
슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수. |
0, 원형 홀. |
치수
| 설명 | |
|---|---|
|
1 |
홀 가장자리 거리. 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다. |
|
2 |
홀 개수. |
|
3 |
홀 간격. 스페이스를 사용하여 간격 값을 구분합니다. 홀 사이의 각 간격 값을 입력합니다. 예를 들어 홀이 3개라면 값을 2개 입력합니다. |

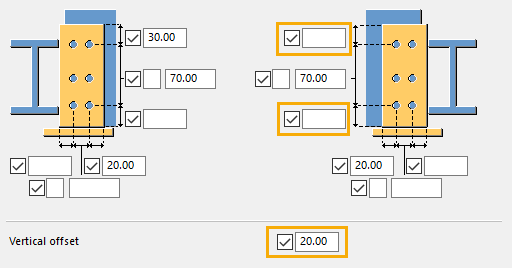

수직 오프셋
볼트 그룹 간 수직 이동을 정의합니다.
퍼린 슈 프로파일의 양쪽 측면에서 같은 높이로 퍼린을 나사로 조이는 경우에는 나사가 서로 닿을 수 있습니다. 이를 방지하기 위해 홀 패턴 하나를 수직으로 이동할 수 있습니다. 이렇게 하면 나사가 서로 닿을 수 없습니다. 기본값은 0입니다. 예제:
수직 오프셋은 이동할 볼트 그룹의 수직 가장자리 거리를 입력하지 않은 경우에만 사용할 수 있습니다. 이 가장자리 거리에 대한 값을 입력하면 가장자리 거리가 적용되고 홀 패턴이 수직으로 이동하지 않습니다.
추가 용접 매개변수 탭
추가 용접 매개변수 탭을 사용하여 메인 부재에 슈 프로파일을 접합하는 방법을 정의합니다.
다음으로 부재 접합
주:
모델에 컴포넌트를 추가하기 전에 원하는 접합 유형을 설정합니다.
모델에 컴포넌트를 추가한 후 접합 유형을 변경해야 하는 경우에는 컴포넌트를 삭제하고 변경된 접합 유형으로 재생성해야 합니다.
| 옵션 | 설명 |
|---|---|
|
용접의 보조 부재 |
슈 프로파일은 조립도면에서 치수가 생성되고 용접 부재로 레이블 지정됩니다. 슈 프로파일의 별도 조립도면을 생성하는 것은 불가합니다. |
|
하위 어셈블리 |
슈 프로파일은 하위 어셈블리로 추가됩니다. 슈 프로파일의 별도 조립도면을 생성하는 것이 가능합니다. 메인 부재의 조립도면에서 하위 어셈블리의 위치는 치수가 생성되지만 하위 어셈블리 부재의 치수는 생성되지 않습니다. 이는 메인 부재에 용접될 때 이 하위 어셈블리가 이미 제작되었기 때문입니다. 이로써 조립도면의 가독성이 더욱 좋아집니다. |
일반 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
해석 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
