Column splice (132)
Column splice (132)는 기둥 2개 사이에 이음 접합을 생성합니다.
다음과 같은 이음 접합 유형을 생성할 수 있습니다.
-
웨브 플레이트 2개를 포함한 외부 플랜지 플레이트 2개
-
웨브 플레이트 2개를 포함한 내부 플랜지 플레이트 4개
-
외부 플랜지 플레이트 2개와 웨브 클리트 4개를 포함한 분할 플레이트
-
외부 플랜지 플레이트 2개, 내부 플랜지 플레이트 4개, 웨브 플레이트 2개
생성된 객체
-
웨브 플레이트
-
플랜지 플레이트
-
분할 플레이트
-
앵글 프로파일
-
웨브 및 플랜지 심 플레이트
-
볼트
-
용접부
용도
| 문제 | 설명 |
|---|---|
|
|
웨브 및 플랜지 플레이트와 접합된 기둥 2개. |
|
|
분할 플레이트와 접합 앵글을 이용한 기둥 이음. |
제한 조건
기둥에는 공통 중심선 또는 일치하는 면이 있어야 합니다.
선택 순서
-
메인 부재를 선택합니다.
-
보조 부재를 선택합니다.
보조 부재를 선택하면 접합이 자동 생성됩니다.

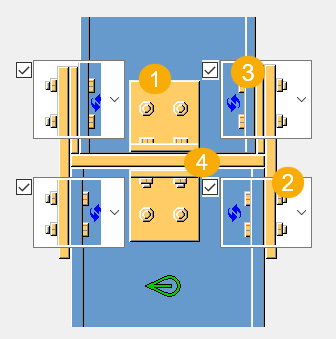

부재 식별 키
| 설명 | |
|---|---|
|
1 |
웨브 플레이트 |
|
2 |
플랜지 플레이트 |
|
3 |
심 플레이트 |
|
4 |
분할 플레이트 |

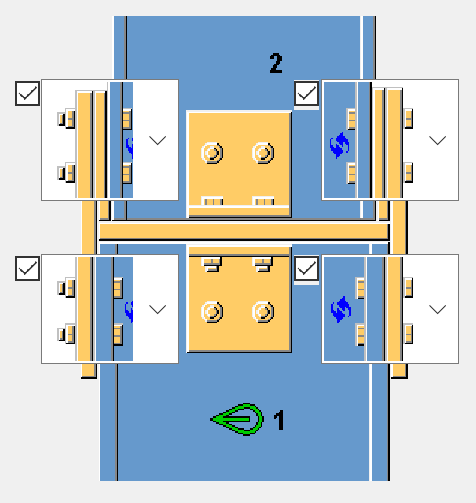

그림 탭
그림 탭을 사용하여 플랜지 플레이트의 볼트 체결 방향을 정의하고 플레이트의 볼트 체결 또는 용접 여부를 선택합니다.
플랜지 플레이트 볼트 체결
볼트 체결 방향을 선택하거나, 플레이트를 메인 부재 및 보조 부재 모두에 용접하도록 선택합니다.
| 옵션 | 옵션 | 옵션 | 옵션 |
|---|---|---|---|
|
|
|
|
|
부재 탭
부재 탭을 사용하여 부재 속성을 정의합니다.
부재
| 옵션 | 설명 | 기본값 |
|---|---|---|
|
웨브 플레이트 |
웨브 플레이트의 두께, 너비 및 높이. |
|
|
외부 플랜지 플레이트 |
외부 플랜지 플레이트의 두께, 너비 및 높이. |
|
|
내부 플랜지 플레이트 |
내부 플랜지 플레이트의 두께, 너비 및 높이. |
|
|
분할 플레이트 |
분할 플레이트의 두께, 너비 및 높이. |
기본 두께는 25 mm입니다. |
|
앵글 프로파일 |
프로파일 카탈로그에서 앵글 프로파일을 선택합니다. |
|
|
플랜지 스페이서 |
플랜지 심 플레이트 두께. |
|
|
웨브 스페이서 |
웨브 심 플레이트 두께. |
기본값은 2 mm입니다. 두께를 입력하면 간격에 맞는 해당 두께의 플레이트가 최대 개수로 생성됩니다. |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
|
|
피니시 |
부재 표면을 처리한 방식을 설명합니다. |
매개변수 탭
매개변수 탭을 사용하여 플랜지 플레이트 및 웨브 플레이트 가장자리 컷 유형, 기둥 간 허용오차와 앵글 프로파일 및 웨브 플레이트 생성을 정의합니다.
기둥 간 허용오차
| 옵션 | 설명 |
|---|---|
|
|
기본값 기둥 사이에 간격이 없습니다. 분할 플레이트가 사용됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
자동 기둥 사이에 간격이 없습니다. 분할 플레이트가 사용됩니다. |
|
|
기둥 사이의 간격을 정의합니다. 한 측면에 외부 플랜지 플레이트가 생성됩니다. |
|
|
기둥 사이의 간격을 정의합니다. 내부 플랜지 플레이트가 생성됩니다. |
|
|
기둥 사이에 간격이 없습니다. 분할 플레이트가 사용됩니다. |
|
|
기둥 사이의 간격을 정의합니다. 외부 및 내부 플랜지 플레이트가 생성됩니다. |
앵글 프로파일 접합
| Opton | 옵션 | 설명 |
|---|---|---|
|
|
|
기본값 앵글 프로파일이 볼트 체결됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
|
앵글 프로파일이 볼트 체결됩니다. |
|
|
|
앵글 프로파일이 볼트 체결 및 용접됩니다. |
|
|
|
앵글 프로파일이 볼트 체결 및 용접됩니다. |
|
|
|
앵글 프로파일이 용접됩니다. |
웨브 플레이트
웨브 플레이트 생성 방법을 선택합니다. 옵션은 기둥 사이에 분할 플레이트 또는 간격이 생성되는지 여부에 따라 달라집니다.
| 옵션 | 옵션 |
|---|---|
|
|
|
플랜지 볼트 탭
플랜지 볼트 탭을 사용하여 플랜지 볼트의 볼트 그룹 치수 및 볼트 속성을 정의합니다.

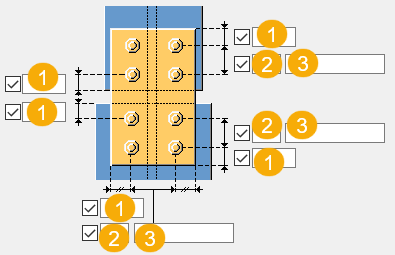

볼트 그룹 치수
| 설명 | |
|---|---|
|
1 |
볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다. |
|
2 |
볼트 개수 |
|
볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다. |
공장용 볼트
공장용 볼트를 접합할 부재를 선택합니다.
-
없음: 모든 볼트는 현장 어셈블리입니다.
-
메인 부재: 메인 부재로 이동하는 볼트는 모두 공장용 볼트입니다.
-
보조 부재: 보조 부재로 이동하는 볼트는 모두 공장용 볼트입니다.
지그재그
적합한 지그재그 옵션을 선택합니다.
| 옵션 |
|---|
|
|
|
|
|
|
|
|
볼트 기본 속성
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
볼트 크기 |
볼트 직경. |
사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다. |
|
볼트 표준 |
컴포넌트 내부에서 사용할 볼트 표준 |
사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다. |
|
허용오차 |
볼트와 홀 사이의 간격 |
|
|
재료의 스레드 |
샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다. |
예 |
슬롯 홀
슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
1 |
슬롯 홀의 수직 치수 |
0, 원형 홀 |
|
2 |
슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수 |
0, 원형 홀 |
|
홀 유형 |
슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다. |
|
|
슬롯 회전 |
홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다. |
|
|
슬롯 위치 |
슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다. |
볼트 어셈블리
선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.
홀만 생성하려면 확인란 선택을 모두 지웁니다.
기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.
볼트 길이 늘리기
볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.
볼트의 지그재그
|
옵션 |
설명 |
|---|---|
|
|
기본값 지그재그 아님 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
지그재그 아님 |
|
|
지그재그 유형 1 |
|
|
지그재그 유형 2 |
|
|
지그재그 유형 3 |
|
|
지그재그 유형 4 |
웨브 볼트 탭
웨브 볼트 탭을 사용하여 웨브 볼트의 볼트 그룹 치수 및 볼트 속성을 정의합니다.

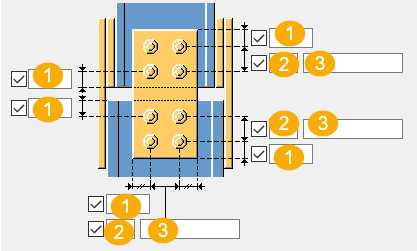

볼트 그룹 치수
| 설명 | |
|---|---|
|
1 |
볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다. |
|
2 |
볼트 개수 |
|
3 |
볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다. |
공장용 볼트
공장용 볼트를 접합할 부재를 선택합니다.
-
없음: 모든 볼트는 현장 어셈블리입니다.
-
메인 부재: 메인 부재로 이동하는 볼트는 모두 공장용 볼트입니다.
-
보조 부재: 보조 부재로 이동하는 볼트는 모두 공장용 볼트입니다.
앵글 볼트
다음과 같이 앵글 볼트를 연결할 위치를 선택합니다. 현장 또는 공장.
| 설명 | |
|---|---|
|
1 |
볼트 개수 |
|
2 |
볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다. |
일반 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
설계 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
분할 플레이트가 사용된 경우 베어링은 항상 예입니다. 부재 간 허용오차가 > 0 mm인 경우에만 베어링이 아니요로 설정됩니다.
해석 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
