Turnbuckle connection (126)
Turnbuckle connection (126)은 턴버클 어셈블리를 생성합니다. 연결된 부재는 평행해야 합니다. Tekla Structures는 접합 객체를 대칭적으로 생성합니다.

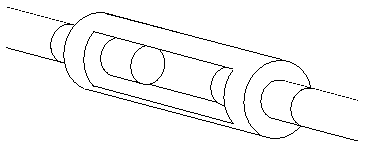

생성된 객체
-
턴버클
용도
| 문제 | 설명 |
|---|---|
|
|
Turnbuckle connection |
선택 순서
-
메인 부재를 선택합니다.
-
보조 부재를 선택합니다.
부재는 평행해야 합니다.
보조 부재를 선택하면 접합부가 자동 생성됩니다.
부재 식별 키
| 설명 | |
|---|---|
|
1 |
턴버클 |
그림 탭
그림 탭을 사용하여 턴버클 치수를 정의합니다.
치수
| 설명 | 기본값 | |
|---|---|---|
|
1 |
턴버클의 길이. |
50 mm |
|
2 |
턴버클 개구부의 길이 |
턴버클의 길이 – 20mm |
|
3 |
턴버클의 외부 직경 |
로드의 직경 + 2x 턴버클 두께 |
|
4 |
턴버클 개구부의 너비 |
로드 두께 - 1 |
|
5 |
하단 스레드 길이. |
100 mm |
|
6 |
스레드 절단부 사이의 거리 |
턴버클 길이의 절반 |
부재 탭
부재 탭을 사용하여 턴버클 프로파일 또는 사용자 컴포넌트 생성 여부를 정의합니다.
다음 항목으로 생성
이 옵션을 사용하여 턴버클을 프로파일 또는 사용자 컴포넌트로 생성할지 여부를 선택합니다.
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
턴버클을 사용자 컴포넌트로 생성하도록 선택하는 경우, 응용 프로그램 및 컴포넌트카탈로그에서 사용자 컴포넌트를 선택하고 사용자 지정 설정, 위쪽 방향, 회전 및 길이를 정의합니다.
매개변수 탭
매개변수 탭을 사용하여 스레드 유형, 절단부 및 크기를 정의하고, 턴버클 어셈블리 또는 단일 부재로 생성되는지 여부를 정의합니다.
스레드 유형
턴버클의 스레드 방향을 정의합니다.
| 옵션 | 설명 |
|---|---|
|
|
기본값 RH – LH(오른쪽 - 왼쪽) Tekla Structures는 RH를 첫 번째 로드의 사용자 정의 속성으로 저장하고 LH는 두 번째 로드의 사용자 정의 속성으로 저장합니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
RH – LH(오른쪽 - 왼쪽) Tekla Structures는 RH를 첫 번째 로드의 사용자 정의 속성으로 저장하고 LH는 두 번째 로드의 사용자 정의 속성으로 저장합니다. |
|
|
LH – RH(왼쪽 - 오른쪽) Tekla Structures는 LH를 첫 번째 로드의 사용자 정의 속성으로 저장하고 RH는 두 번째 로드의 사용자 정의 속성으로 저장합니다. |
스레드 절단부 생성
| 옵션 | 설명 |
|---|---|
|
|
기본값 스레드가 절단됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
스레드가 절단됩니다. |
|
|
스레드가 절단되지 않습니다. |
스레드 크기
스레드를 절단하지 않기로 결정한 경우 스레드의 크기를 선택하고 1mm 이하의 스레드를 생성할 수 있습니다.
| 옵션 | 설명 |
|---|---|
|
|
기본값 스레드 크기는 변경되지 않습니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
스레드 크기는 변경되지 않습니다. |
|
|
스레드는 1mm 작게 생성됩니다. |
어셈블리/단일 부재 턴버클
| 옵션 | 설명 |
|---|---|
|
|
기본값 어셈블리 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
어셈블리 |
|
|
단일 부재 |
