Welded beam to beam (123)

Welded beam to beam (123)은 완전히 용접된 접합을 통해 보 2개를 접합합니다. 보는 용접 개선을 갖출 수 있습니다. 용접 개선을 갖춘 스티프너 플레이트도 생성할 수 있습니다. Welded beam to beam (123)은 C, I, U 보 프로파일과 함께 사용할 수 있습니다.

제한 조건

수평으로 경사지거나 수직으로 기울어진 보는 사용할 수 없습니다.

생성된 객체

Stiffeners
컷부
용접부

용도


문제	설명
	완전히 용접된 빔 대 빔 연결.
	수직 스티프너를 이용한 보-보 접합부 용접.

선택 순서

메인 부재(보)를 선택합니다.
보조 부재(보)를 선택합니다.

보조 부재를 선택하면 접합부가 자동 생성됩니다.

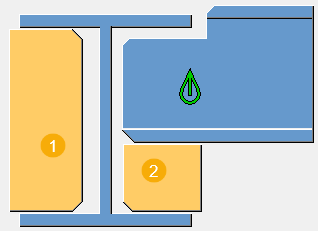

부재 식별 키


	설명
1	전면 스티프너
2	후면 스티프너

그림 탭

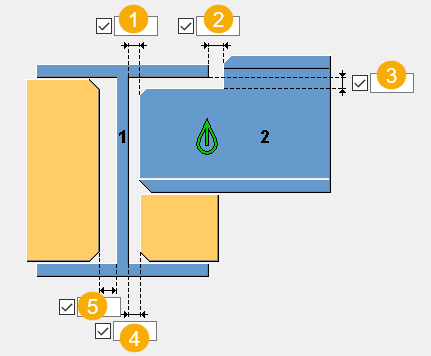

그림 탭을 사용하여 보 및 스티프너 오프셋 치수를 정의합니다.

치수


	설명
1	메인 부재 웨브와 보조 부재 가장자리 간 간격 치수.
2	메인 부재 플랜지에서 보조 부재 오프셋 치수.
3	메인 부재 플랜지의 밑면에서 보조 부재 오프셋 치수.
4	메인 부재 웨브에서 후면 스티프너 오프셋 치수.
5	메인 부재 웨브에서 전면 스티프너 오프셋 치수.

매개변수 탭

매개 변수 탭을 사용하여 스티프너 플레이트 속성을 정의하고 용접 개선 필요 여부를 정의합니다.

플레이트


옵션	설명
하단 스티프너 플레이트	메인 보 측면에 있는 스티프너의 두께 및 너비.
후면 스티프너	보조 보 뒤에 위치한 스티프너의 두께 및 너비.


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.

용접 개선 생성, 보 웨브 및 플랜지 두께


옵션	설명	기본값
용접개선이 필요합니까?	용접 개선 생성 여부를 선택합니다.	용접 개선이 생성되지 않습니다.
플랜지 U/S에서 웨브의 루트면 두께	용접 개선 컷 이후 메인 보 웨브의 최소 두께를 설정합니다. 최소값은 `2.0`mm입니다. 값을 입력하지 않으면 최소값이 사용됩니다. 양면 용접 개선을 정의한 경우에는 루트면 두께의 중심이 보 웨브에 맞춰집니다.
웨브의 루트면 두께	용접 개선 컷 이후 들어오는 보 웨브의 최소 두께를 설정합니다. 최소값은 `2.0`mm입니다. 양면 용접 개선을 정의한 경우에는 루트면 두께의 중심이 보 웨브에 맞춰집니다.
전면 스티프너의 루트면 두께	용접 개선 컷 이후 전면 스티프너의 최소 두께를 설정합니다. 최소값은 `2.0`mm입니다. 양면 용접 개선을 정의한 경우에는 루트면 두께의 중심이 스티프너에 맞춰집니다.	기본값은 플랜지의 두께입니다. 즉, 루트 면 두께를 정의하지 않는 한 간격 이외의 용접 개선을 생성할 수 없습니다.
후면 스티프너의 루트면 두께	용접 개선 컷 이후 후면 스티프너의 최소 두께를 설정합니다. 최소값은 `2.0`mm입니다. 양면 용접 개선을 정의한 경우에는 루트면 두께의 중심이 스티프너에 맞춰집니다.	기본값은 플랜지의 두께입니다. 즉, 루트 면 두께를 정의하지 않는 한 간격 이외의 용접 개선을 생성할 수 없습니다.
플랜지 경사비 사용	노치 컷에서 플랜지 경사비 사용 여부를 선택합니다.

용접 개선 정의

다양한 용접 개선을 메인 보 플랜지 및 웨브와 스티프너 플레이트에 적용할 수 있습니다.

기본적으로 접합은 메인 보 상단 및 하단 플랜지가 보조 보의 플랜지와 겹치는지 여부를 자동으로 감지합니다. 이는 용접 개선 처리 방법을 결정합니다.

메인 보와 보조 보의 단면 크기가 동일하지 않은 경우, 접합은 여전히 겹치는 상단 또는 하단 플랜지를 기준으로 겹치지 않는 플랜지를 감지합니다.

다음은 메인 보 각 섹션의 기본 용접 개선 문제에 관한 설명입니다.


문제	설명
기본값	상단 플랜지는 보조 보의 상단 플랜지를 피하기 위해 뒤로 절단됩니다. 그림 탭의 및 에서 메인 부재 플랜지의 보조 부재 오프셋을 정의할 수 있습니다. 매개 변수 탭의용접개선이 필요합니까? 항목을 예로 설정합니다.
외부로부터 용접	외부로부터 용접할 수 있도록 상단 플랜지 형상을 만드는 용접 개선을 생성하려면 먼저 매개 변수 탭에서 용접개선이 필요합니까? 항목을 예로 설정합니다. 용접부 버튼을 클릭하여 다음과 같이 용접 설정을 정의합니다. 상단 플랜지: 용접 번호 1의 경우 유형의 상단 절반을 필렛 용접에서 관통 용접으로 변경합니다. 용접의 크기와 각도를 정의할 수도 있습니다. 하단 플랜지: 용접 번호 3을 수정합니다.
내부로부터 용접	내부로부터 용접할 수 있도록 상단 플랜지 형상을 만드는 용접 개선을 생성하려면 먼저 매개 변수 탭에서 용접개선이 필요합니까? 항목을 예로 설정합니다. 용접부 버튼을 클릭하여 다음과 같이 용접 설정을 정의합니다. 용접 번호 1의 경우 유형의 하단 절반을 필렛 용접에서 관통 용접으로 변경합니다. 용접의 크기와 각도를 정의할 수도 있습니다. 하단 플랜지: 용접 번호 3을 수정합니다.

메인 보 웨브

보 웨브에 용접 개선을 정의하면 보조 보 플랜지 아래쪽에 있는 웨브의 수평면과 웨브의 수직면에 용접 개선이 생성됩니다.


문제	설명
기본 문제	메인 보 웨브의 기본 용접 개선은 보조 보 웨브의 측면에 보를 맞추는 것입니다. 매개 변수 탭의용접개선이 필요합니까? 항목을 예로 설정합니다. 필요 시 그림 탭의 에서 두 웨브 사이의 간격을 생성하도록 정의합니다.
가까운 쪽으로부터 용접	매개 변수 탭의용접개선이 필요합니까? 항목을 예로 설정합니다. 용접부 버튼을 클릭하여 용접 설정을 정의합니다. 용접 번호 2의 경우 유형의 상단 절반을 필렛 용접에서 관통 용접으로 변경합니다 . 용접의 크기와 각도를 정의할 수도 있습니다. 매개 변수 탭에서 루트 면 두께 값이 필요한 만큼인지 확인합니다.
먼 쪽으로부터 용접	매개 변수 탭의용접개선이 필요합니까? 항목을 예로 설정합니다. 용접부 버튼을 클릭하여 용접 설정을 정의합니다. 용접 번호 2의 경우 유형의 하단 절반을 필렛 용접에서 관통 용접으로 변경합니다. 용접의 크기와 각도를 정의할 수도 있습니다. 매개 변수 탭에서 루트 면 두께 값이 필요한 만큼인지 확인합니다.
양쪽 측면에서 용접	매개 변수 탭의용접개선이 필요합니까? 항목을 예로 설정합니다. 용접부 버튼을 클릭하여 용접 설정을 정의합니다. 용접 번호 2 에서는 유형의 상단 및 하단 절반을 필렛 용접에서 관통 용접으로 변경합니다 . 용접의 크기와 각도를 정의할 수도 있습니다. 매개 변수 탭에서 루트 면 두께 값이 필요한 만큼인지 확인합니다.

정면 및 후면 스티프너 플레이트

정면 및 후면 스티프너의 용접 개선을 정의하면 메인 보 및 보조 보에 용접되는 세 개의 스티프너 측면에 용접 개선이 생성됩니다.


문제	설명
기본 문제	기본 문제에 대해서는 메인 보 웨브의 설명을 참조하십시오. 정의해야 하는 용접부는 정면 스티프너의 경우 용접 번호 5, 후면 스티프너의 경우 용접 번호 6입니다.
가까운 쪽으로부터 용접	메인 보 웨브의 설명을 참조하십시오. 정의해야 하는 용접부는 정면 스티프너의 경우 용접 번호 5, 후면 스티프너의 경우 용접 번호 6입니다.
먼 쪽으로부터 용접	메인 보 웨브의 설명을 참조하십시오. 정의해야 하는 용접부는 정면 스티프너의 경우 용접 번호 5, 후면 스티프너의 경우 용접 번호 6입니다.
양쪽 측면에서 용접	메인 보 웨브의 설명을 참조하십시오. 정의해야 하는 용접부는 정면 스티프너의 경우 용접 번호 5, 후면 스티프너의 경우 용접 번호 6입니다.
