Stub connection (119)

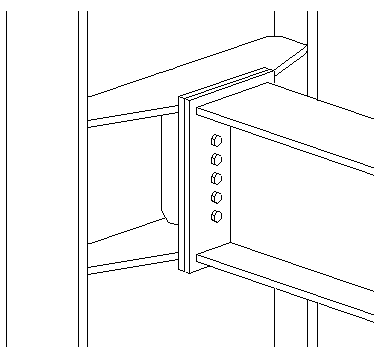

Stub connection (119)은 H(I) 유형의 기둥과 보 사이에 접합을 생성합니다. 보는 어떤 유형이든 가능합니다. 접합은 8개의 스티프너 플레이트와 4개의 헌치 플레이트를 생성할 수 있습니다. 엔드 플레이트는 서로 볼트로 체결되고 다른 플레이트는 용접됩니다.
생성된 객체
-
엔드 플레이트
-
헌치 플레이트
-
Stiffeners
-
볼트
-
용접부
용도
| 문제 | 설명 |
|---|---|
|
|
볼트 체결 엔드 플레이트와 헌치 플레이트가 있는 Stub connection. |
|
|

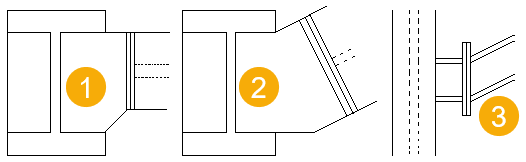

보조 부재는 경사가 지거나 기울어질 수 있습니다. 상단 및 하단 헌치 플레이트가 생성될 수 있습니다. 1 보조 부재 웹 방향이 기둥 중심으로 지정되지 않았습니다(상단 뷰). 2 기둥에 수평으로 직각이 아닌 보조 부재 웹(상단 뷰). 3 기둥에 수직으로 직각이 아닌 보조 부재 웹(측면 뷰). |
선택 순서
-
메인 부재(기둥)를 선택합니다.
-
보조 부재(보)를 선택합니다.

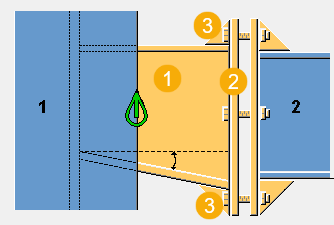

부재 식별 키
| 설명 | |
|---|---|
|
1 |
스티프너 플레이트 |
|
2 |
엔드 플레이트 |
|
3 |
헌치 플레이트 |
그림 탭
그림 탭을 사용하여 엔드 플레이트 및 스티프너 치수를 정의합니다.

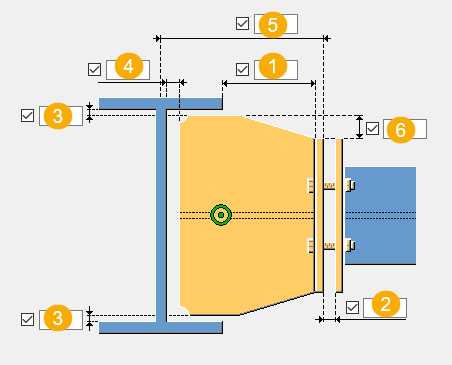

치수
| 설명 | 기본값 | |
|---|---|---|
|
1 |
기둥에서 첫 번째 엔드 플레이트까지 거리. 보조 부재 웹이 기둥에 수평으로 직각이 아닌 경우, 기둥에서 첫 번째 엔드 플레이트까지의 최소 거리입니다. |
100 mm |
|
2 |
엔드 플레이트 간 거리. |
0 mm |
|
3 |
엔드 플레이트와 빔 웹 간 간격. |
|
|
4 |
메인 부재 웨브를 기준으로 하여 상단 플레이트와 하단 플레이트의 오프셋. |
|
|
5 |
메인 부재 중심선에서 첫 번째 엔드 플레이트의 외부 가장자리까지의 거리로 나타낸 스터브의 크기입니다. |
|
|
6 |
상단 및 하단 플레이트의 너비. |
부재 탭
부재 탭을 사용하여 부재 속성을 정의합니다.
부재
| 옵션 | 설명 |
|---|---|
|
상단 플레이트 하단 플레이트 중간 플레이트 |
상단, 하단 및 중간 엔드 플레이트의 두께. |
|
상부 헌치 하부 헌치 |
상부 및 하부 헌치의 두께. |
|
엔드 플레이트 1 엔드 플레이트 2 |
엔드 플레이트의 두께, 너비 및 높이. |
|
상단 스티프너 하단 스티프너 중간 스티프너 |
상단, 하단 및 중간 엔드 스티프너의 두께. |
|
엔드 플레이트 1 수직 오프셋 |
엔드 플레이트 1의 수직 오프셋을 정의합니다. |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
매개변수 탭
매개변수 탭을 사용하여 스티프너 생성, 위치 및 모따기를 제어합니다.
스티프너 생성
| 옵션 | 설명 |
|---|---|
|
|
기본값 Full 전체 스티프너를 메인 부재의 웨브와 동일한 높이로 생성합니다. 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
Full 전체 스티프너를 메인 부재의 웨브와 동일한 높이로 생성합니다. |
|
|
메인 부재 전체, 양쪽 전체 스티프너를 메인 부재의 웨브와 동일한 높이로 생성합니다. |
스티프너 간격
| 설명 | |
|---|---|
|
1 |
스티프너와 기둥 웹 사이 거리 |
|
2 |
스티프너와 기둥 플랜지 사이 거리 |
스티프너 위치
| 설명 | |
|---|---|
|
1 |
상단 스티프너와 보 플랜지 가장자리 간 간격 크기. |
|
2 |
하단 스티프너와 보 플랜지 가장자리 간 간격 크기. |
모따기 치수
|
설명 |
|
|---|---|
|
1 |
모따기의 수평 치수. |
|
2 |
모따기의 수직 치수. |
모따기 유형
|
옵션 |
설명 |
|---|---|
|
|
기본값 선 모따기 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
모따기 없음 |
|
|
선 모따기 |
|
|
볼록 호 모따기 |
|
|
오목 호 모따기 |
상단/하단 플레이트 탭
상단/하단 플레이트 탭을 사용하여 보와 스티프너 사이의 외부 거리 및 스티프너와 수평선 사이의 각도를 정의합니다.

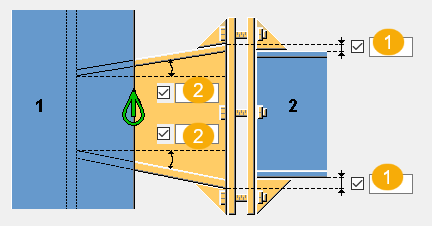

치수
| 설명 | 기본값 | |
|---|---|---|
|
1 |
보의 외부 면과 전면 스티프너의 외부 면 간 거리. |
0 mm |
|
2 |
상단 및 하단 전면 스티프너와 수평선 사이의 각도. 기울어지거나 기울어진 상황에서는 각도를 정의할 수 없습니다. |
0도 |
볼트 탭
볼트 탭을 사용하여 볼트 속성을 정의합니다.

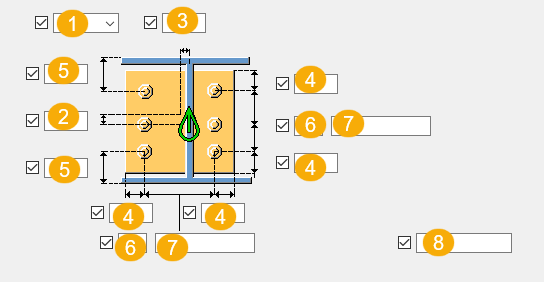

볼트 그룹 치수
| 설명 | |
|---|---|
|
1 |
수직 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.
|
|
2 |
수직 볼트 그룹 위치에 대한 치수. |
|
3 |
수평 볼트 그룹 위치에 대한 치수. |
|
4 |
볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다. |
|
5 |
볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다. |
|
6 |
볼트 개수 |
|
7 |
볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다. |
|
8 |
볼트 그룹에서 삭제할 볼트를 정의합니다. |
볼트 기본 속성
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
볼트 크기 |
볼트 직경. |
사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다. |
|
볼트 표준 |
컴포넌트 내부에서 사용할 볼트 표준 |
사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다. |
|
허용오차 |
볼트와 홀 사이의 간격 |
|
|
재료의 스레드 |
샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다. |
예 |
|
현장/공장 |
볼트 체결 장소. |
현장 |
설명
주석을 정의할 수 있습니다.
슬롯 홀
슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
1 |
슬롯 홀의 수직 치수 |
0, 원형 홀 |
|
2 |
슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수 |
0, 원형 홀 |
|
홀 유형 |
슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다. |
|
|
슬롯 회전 |
홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다. |
|
|
슬롯 위치 |
슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다. |
볼트 어셈블리
선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.
홀만 생성하려면 확인란 선택을 모두 지웁니다.
기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.
볼트 길이 늘리기
볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.
볼트의 지그재그
|
옵션 |
설명 |
|---|---|
|
|
기본값 지그재그 아님 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
지그재그 아님 |
|
|
지그재그 유형 1 |
|
|
지그재그 유형 2 |
|
|
지그재그 유형 3 |
|
|
지그재그 유형 4 |
일반 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
해석 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
