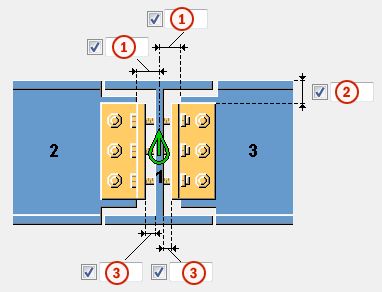

1

보조 부재의 절단 길이.

2.25mm

2

보조 보 상단부터 클립 앵글 상부 가장자리 거리.

앵글의 상부 가장자리 위치에 따라 클립 앵글 높이가 바뀝니다.

양의 값을 선택하면 상단 위치가 빔 중심에 가깝게 이동하기 때문에 클립 앵글 크기가 작아집니다. 반대로, 음의 값을 선택하면 클립 앵글 크기가 커집니다.

아무 값도 입력하지 않으면 볼트와 볼트 가장자리 거리에 따라 클립 앵글 크기가 정의됩니다.

3

메인 부재와 클립 앵글 간 간격

L 프로파일, L 프로파일 2

프로파일 카탈로그에서 선택하여 클립 앵글 프로파일을 정의합니다.

앵글 1 길이, 앵글 2 길이

첫 번째 보조 부재와 두 번째 보조 부재 측면 모두에서 클립 앵글 길이를 정의합니다.

기본값

보조 빔 상단 쪽 또는 하단 쪽에 정사각형 노치를 생성합니다.

이 옵션은 AutoDefaults에서 변경할 수 있습니다.

노치 없음

보조 빔 상단 쪽 또는 하단 쪽에 정사각형 노치를 생성합니다.

노치 치수를 정의합니다. 보조 빔이 기울어진 빔 간 접합부에서는 아래 그림과 같이 깊이를 측정합니다.

보조 부재 양쪽 측면에 노치를 생성합니다.

노치 치수를 정의합니다.

보조 빔 양쪽 측면에 모따기된 노치를 생성합니다.

모따기 치수를 정의합니다.

스트립을 생성합니다.

스트립 길이를 정의합니다. 플랜지가 완전히 절단됩니다.

특수 유형의 정사각형 노치를 생성합니다.

노치 치수를 정의합니다. 노치는 보조 빔과 직각을 이룹니다. 길이 또는 깊이는 기본값이 없습니다.

기본값

양쪽 측면에 노치를 생성합니다.

이 옵션은 AutoDefaults에서 변경할 수 있습니다.

양쪽 측면에 노치를 생성합니다.

왼쪽에 노치를 생성합니다.

오른쪽에 노치를 생성합니다.

1

수직 노치 치수.

2

수평 노치 치수.

기본값

노치 치수.

예

간단한 빔 간 접합부에 대해 50mm 노치를 생성합니다.

아니오

노치 탭의 옵션을 사용하여 노치 치수를 정의합니다.

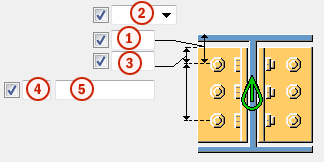

1

수직 볼트 그룹 위치에 대한 치수.

2

수직 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.

• 상부: 보조 부재의 상부 가장자리에서 최상부 볼트까지



• 중간: 볼트 중심선에서 보조 부재 중심선까지



• 하부: 보조 부재의 하부 가장자리에서 최하부 볼트까지



3

볼트 가장자리 거리

가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.

4

볼트 개수

5

볼트 간격.

스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

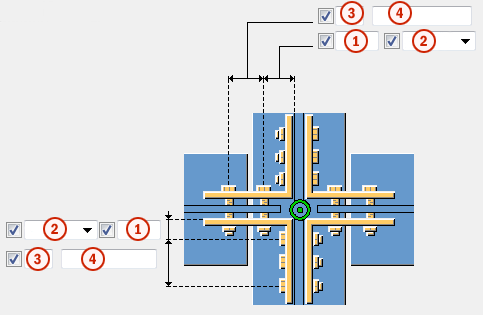

1

볼트 가장자리 거리

2

볼트 체결 장소

3

볼트 개수

4

볼트 간격.

스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

현장/공장

볼트 체결 장소.

현장
