ASSEMBLY_POSITION_CODE

이것은 템플릿 속성입니다. 템플릿 속성은 필터링에 사용하거나 도면 및 레포트에 사용할 모델에서 데이터를 검색하는 데 사용합니다. 예를 들어 레포트 생성 시 Tekla Structures가 레포트 템플릿에 추가된 속성을 해당하는 객체 속성 값으로 바꿉니다.

이 템플릿 속성은 어셈블리 위치 코드를 표시합니다. 이 코드는 그리드 위치를 나타냅니다. 객체의 위치가 가장 가까운 그리드를 기준으로 계산됩니다.

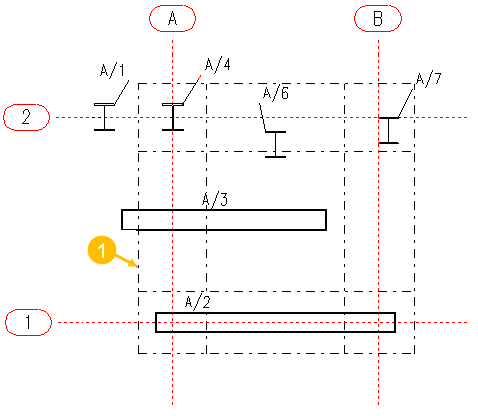

어셈블리	코드
A/1	<A/2
A/2	A-B/1
A/3	<A-B/1-2
A/4	A/2
A/6	A-B/1-2
A/7	B/2

(1) TOLERANCE LINE

포지션 코드는 x 및 y 방향(또는 z 방향)의 그리드선 레이블로 구성됩니다. 어셈블리가 첫 번째 또는 마지막 그리드선 밖에서 시작하거나 끝날 경우 < or > 문자가 위치 코드에 포함됩니다. 예를 들어, 어셈블리가 A 그리드선 밖에서 시작할 경우 이 필드에 다음이 표시됩니다.

<A/2

어셈블리가 완전히 그리드선 A의 허용 오차 거리(기본값 500mm) 이내에 있을 경우 위치 코드는 해당 그리드선의 라벨인 A입니다.

어셈블리가 허용 오차 거리에서 일부 또는 완전히 벗어난 경우에는 코드가 그리드 라벨의 조합인 A-B입니다.

기본 허용 오차 거리를 변경하려면 예를 들어, 고급 옵션 XS_ASSEMBLY_POSITION_CODE_TOLERANCE=750을 설정합니다.

코드에 Z 방향을 포함시키려면 고급 옵션 XS_ASSEMBLY_POSITION_CODE_3D를 TRUE로 설정합니다. 코드는 <A-B/1-2/1-+1000와 비슷합니다.

Tekla Structures는 다음과 같이 사용하기 위해 그리드를 선택합니다.

Tekla Structures는 어셈블리의 위치를 확인합니다.
여러 그리드 내부에 위치할 경우 Tekla Structures는 어셈블리가 그리드선 또는 평면과 평행인지 여부를 확인합니다.
여러 병렬 그리드가 있는 경우 Tekla Structures는 가장 가까운 것을 선택합니다.
