Tekla Structures의 하중 분산 방식을 수정할 수 있습니다.

1. 하중을 두 번 클릭하여 속성 대화 상자를 엽니다.
2. 하중 패널 탭으로 이동합니다.
3. 경간 목록에서 하중을 한 방향으로 분산할지 두 방향으로 분산할지 선택합니다.
4. 경간을 단일로 설정한 경우 메인 축 방향을 정의합니다. 경간을 이중으로 설정한 경우 메인 축 중량을 수동으로 정의할 수 있도록 메인 축 방향을 정의해야 합니다.

   다음 중 하나를 실행합니다.

   • 메인 축 방향을 부재와 맞추려면 부재에 평행 또는 부재에 직각을 클릭한 다음 모델에서 부재를 선택합니다.

   • 글로벌 x, y 또는 z 방향으로 하중을 분산하려면 해당 메인 축 방향 상자에 1을 입력합니다.

   • 여러 글로벌 방향 간에 하중을 분산하려면 관련 메인 축 방향 상자에 방향 벡터의 컴포넌트를 입력합니다.

   모델 뷰에서 선택한 하중의 메인 축 방향을 확인하려면 선택한 하중에 방향 표시를 클릭합니다. Tekla Structures에서 빨간색 선을 사용하여 기본 방향을 나타냅니다.

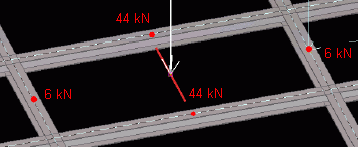

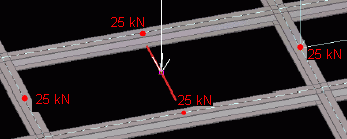

5. 자동 메인 축 중량 목록에서 Tekla Structures가 하중 분산에서 기본 방향에 대한 중량을 자동으로 적용할지 선택합니다.

   아니요를 선택한 경우 중량 상자에 값을 입력합니다.

6. 하중 분산 각도 상자에서 하중이 주변 부재에 가해지는 각도를 정의합니다.
7. 등분포하중의 연속 구조 하중 분산 사용 목록에서 연속 슬래브의 첫 번째 및 마지막 경간의 지지 반력 분산을 정의합니다.

   • 3/8 및 5/8 분산의 경우 예를 선택합니다.



   • 1/2 및 1/2 분산의 경우 아니요를 선택합니다.

8. 수정을 클릭하여 변경 사항을 저장합니다.
