더욱 신뢰할 수 있는 도면 복제
복제는 제작 도면 생성을 위해 도면에서 자주 사용됩니다. Tekla Structures 2024에서는 복제를 사용하여 조립도면을 생성할 때 보다 정확한 결과를 자동으로 얻게 되어 많이 조정할 필요가 없습니다. 그리고 모델이 변경되는 경우 도면이 최신 상태로 더욱 잘 유지됩니다.
핵심 복제 엔진 개선 사항 덕분에 다음 기능이 향상되었습니다.
- 제작 도면의 스마트 생성 기능. 이 기능은 주로 철골 제품 도면 중심으로 개선되었으며, 콘크리트 도면도 향상되었습니다.
- 문서 관리자 및 마스터 도면 카탈로그의 제작 도면 기존 복제 기능.
제작 도면의 스마트 생성 기능으로 생성되는 문서의 품질이 주로 조립도면을 중심으로 개선되었습니다.
- 단면 뷰 생성 기능 향상
- 부재 및 볼트의 뷰 및 치수 배치 기능 향상
복제 개선 사항 예
다음 예에서는 모델 객체 양이 다른 유사한 어셈블리의 주석 및 뷰 배치가 어떻게 개선되었는지 보여줍니다.
이미지를 전체 크기로 보려면 각 이미지 아래에 있는 전체 크기 이미지 링크를 클릭합니다. 다른 브라우저 창에서 링크를 열려면 링크를 마우스 오른쪽 버튼으로 클릭하고 적절한 명령을 선택합니다.

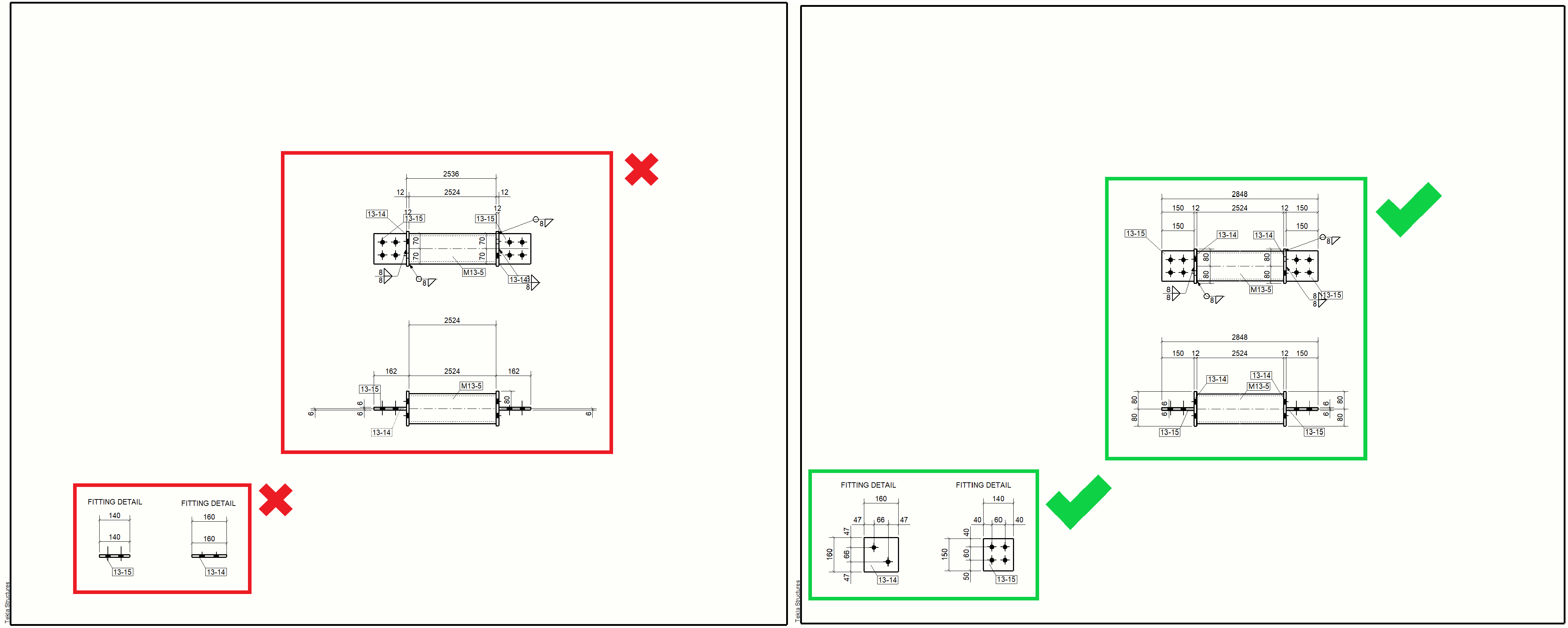

그림 1 전체 크기 이미지

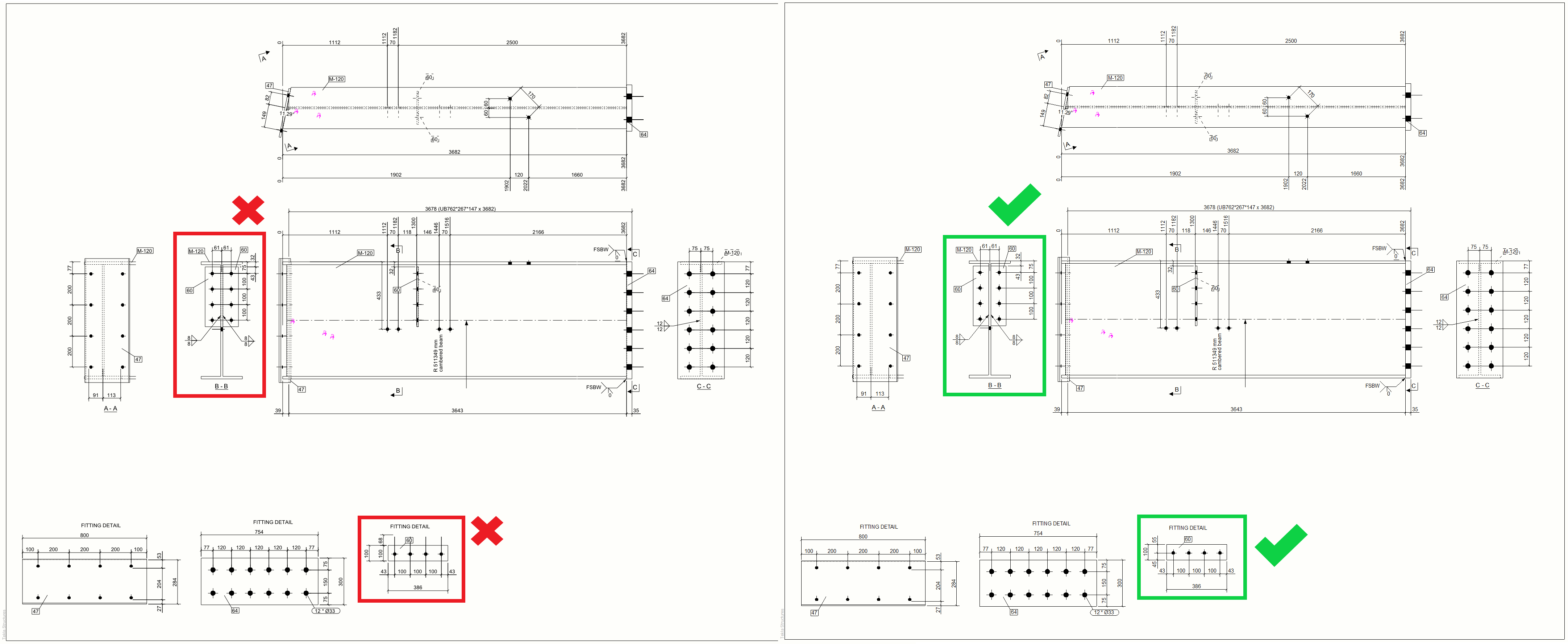

그림 2 전체 크기 이미지

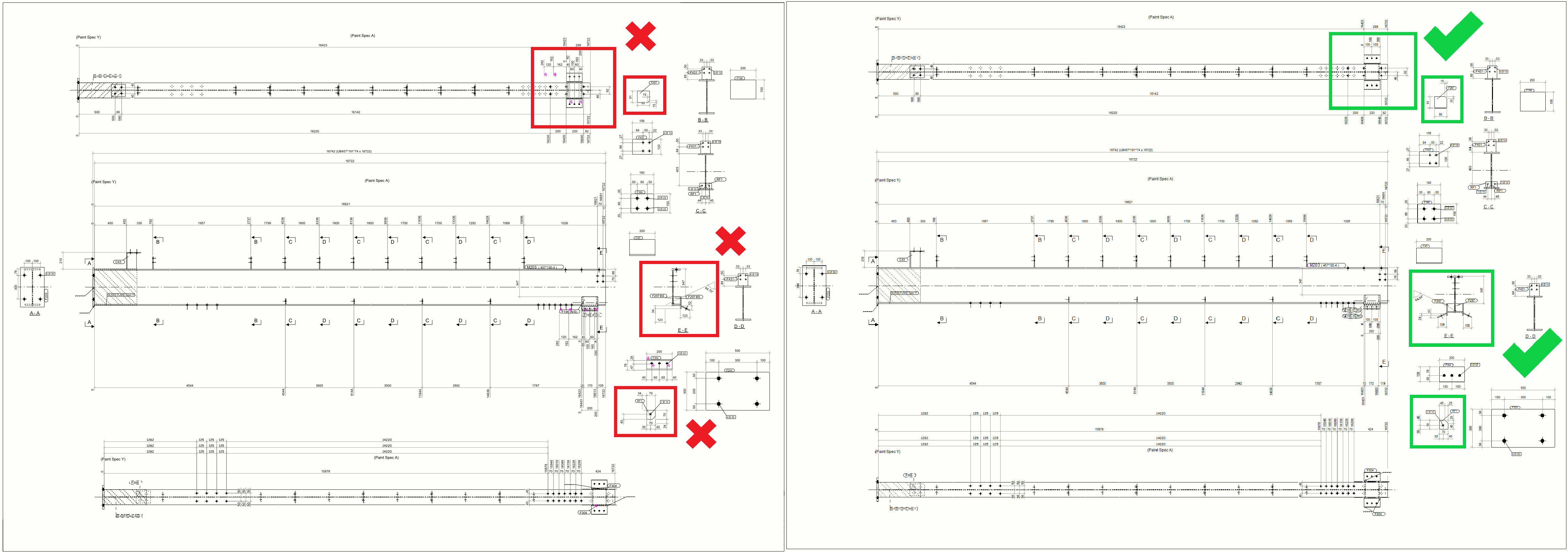

그림 3 전체 크기 이미지

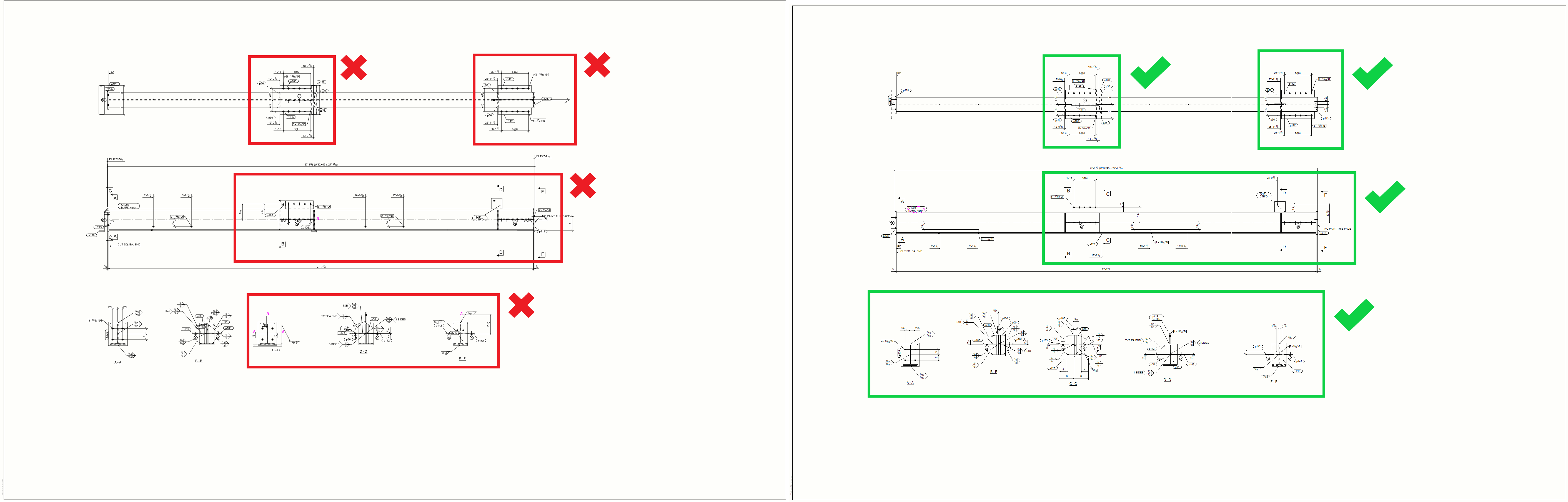

그림 4 전체 크기 이미지

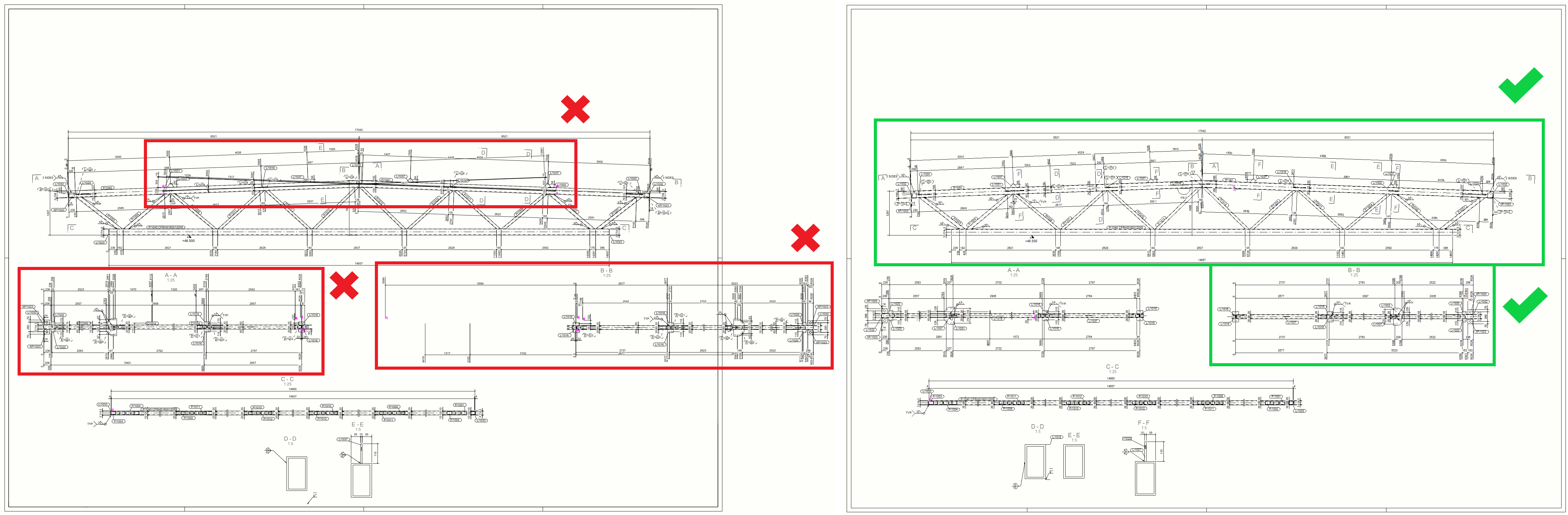

그림 5 전체 크기 이미지

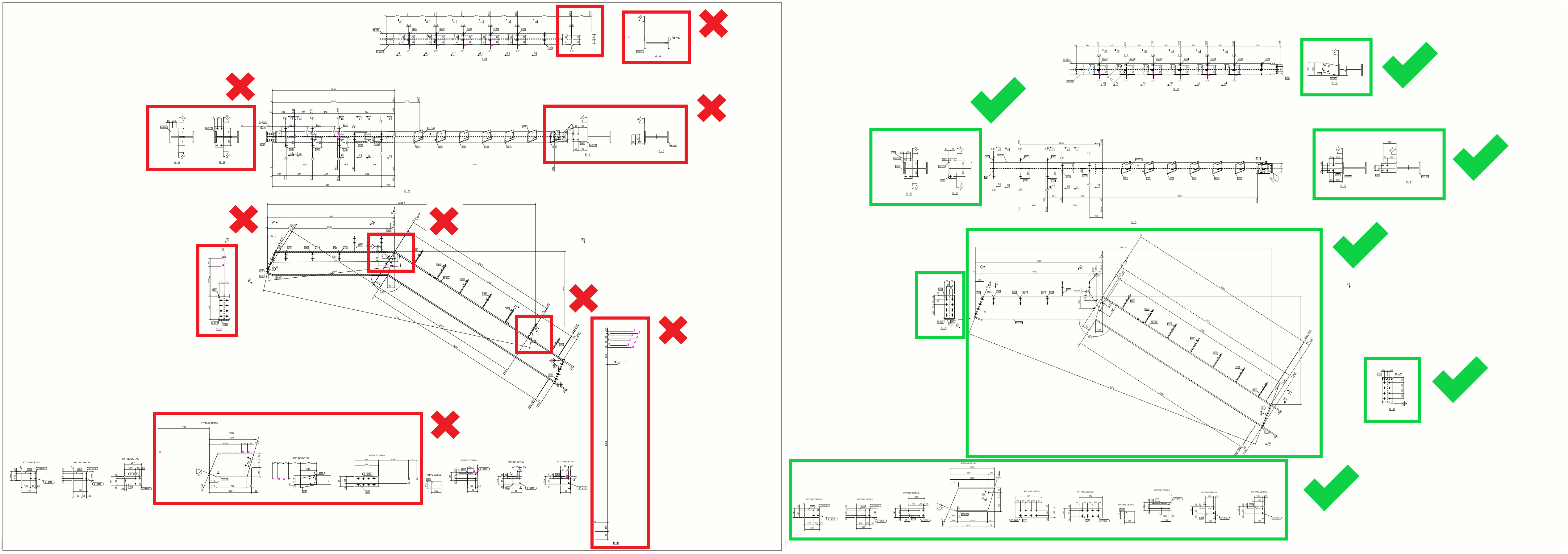

그림 6 전체 크기 이미지

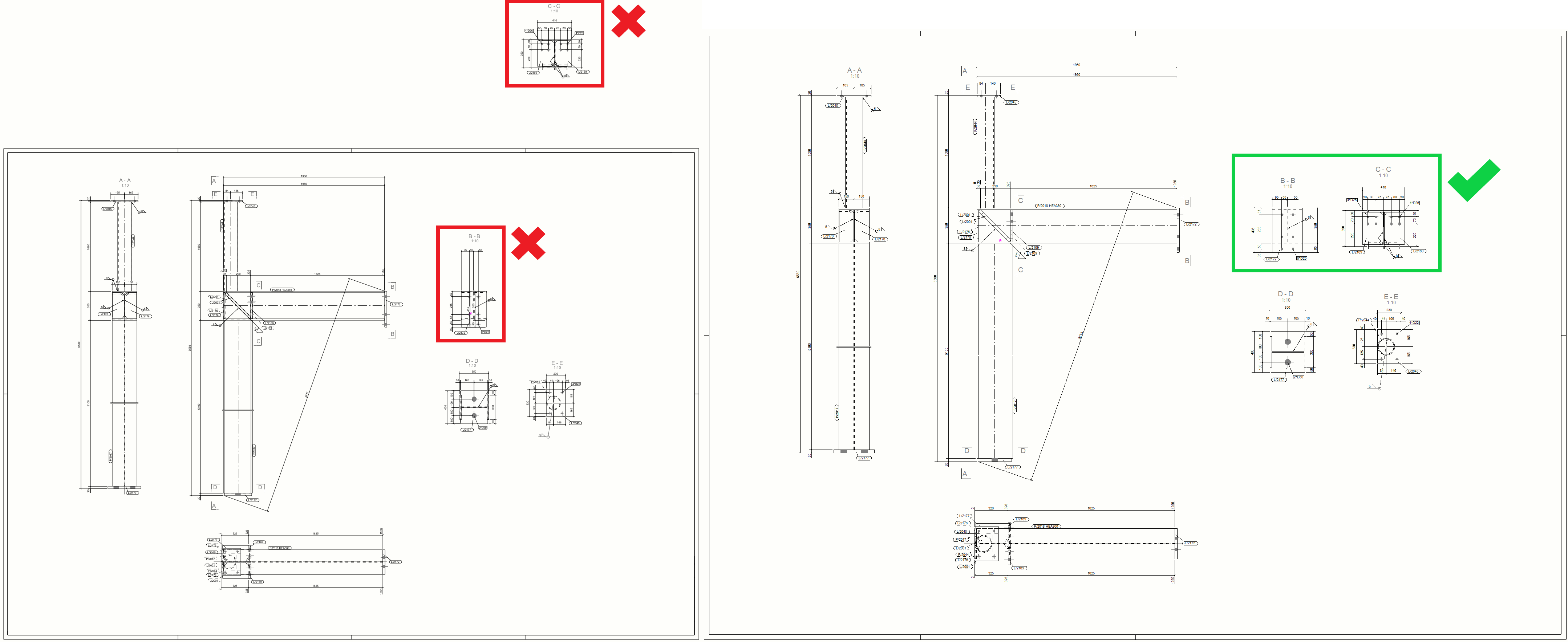

그림 7 전체 크기 이미지

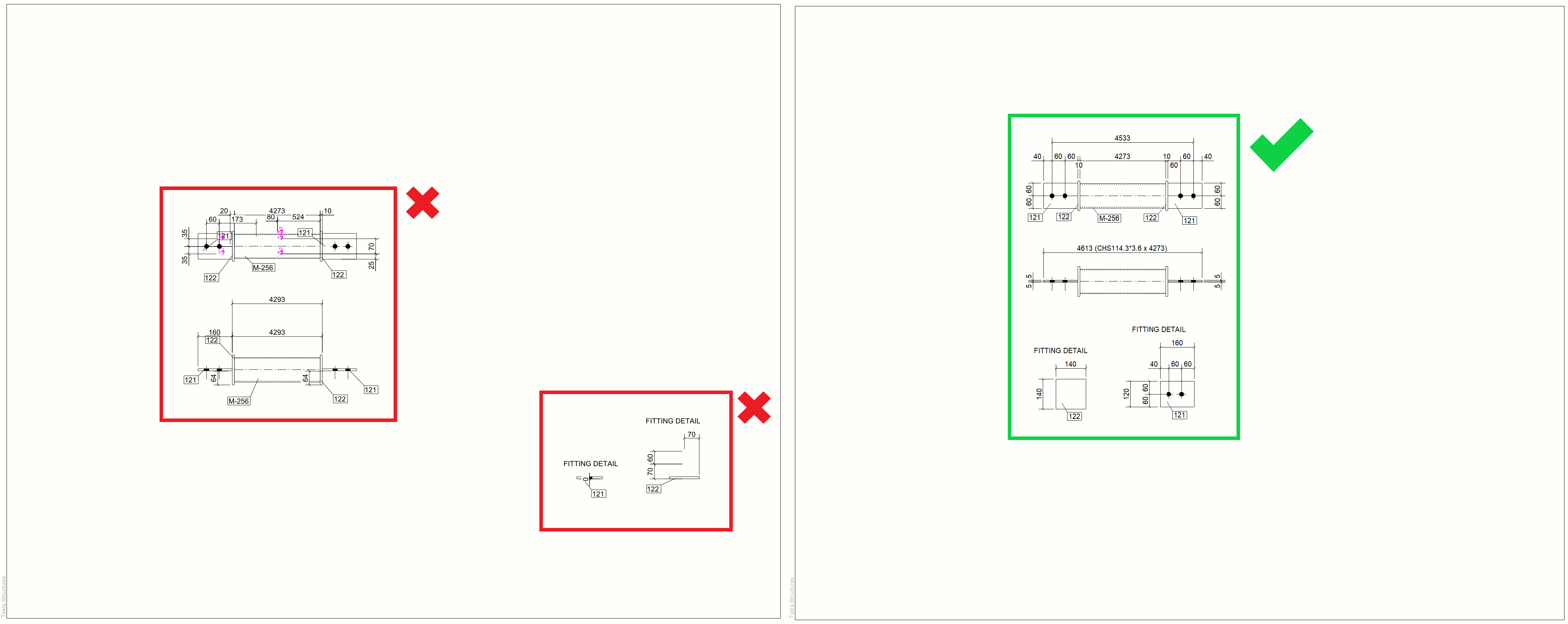

그림 8 전체 크기 이미지
