Tekla Structures 모델 데이터를 .pfxt 또는 .zip 형식의 압축 패키지로 Tekla PowerFab에 내보낼 수 있습니다. 패키지에는 CNC 파일 및 도면 파일이 있는 디렉터리와 더불어 도면 리비전, 재질 명세서 및 사용자 정의 속성이 담긴 XML 파일이 포함되어 있습니다.

결합 및 견적

Tekla PowerFab에서의 결합 및 견적을 위해 예비 목록 또는 고급 재질 명세서(ABM)를 Tekla Structures에서 Tekla PowerFab로 내보낼 수 있습니다.

모델링 소프트웨어에서 ABM을 내보내기 전에 예비 마크(PRELIM_MARK)를 생성하여 내보내기에 포함된 모든 부재에 적용하는 것이 좋습니다. 그렇게 하면 Tekla PowerFab가 고급 재질 명세서를 후속 생산 재질 명세서와 연결하고 비교하여 변경 사항을 식별할 수 있습니다.

Tekla Structures IFC 내보내기를 사용하여 Tekla PowerFab에서 결합 및 견적에 필요한 IFC 파일을 생성할 수 있습니다. IFC 내보내기에 대한 자세한 내용은 IFC 형식으로 내보내기를 참조하십시오.

IFC 파일을 Tekla PowerFab로 가져오기에 대한 자세한 내용은 Tekla PowerFab로 파일 가져오기, 결합 작업으로 IFC 파일 가져오기견적 모듈로 파일 가져오기를 참조하십시오.

제작

제작 단계에서 Tekla Structures 모델 데이터를 .pfxt 또는 .zip 형식의 압축 패키지로 Tekla PowerFab에 내보낼 수 있습니다. 패키지에는 CNC 파일 및 도면 파일이 있는 폴더와 더불어 도면 리비전, 재질 명세서 및 사용자 정의 속성이 담긴 XML 파일이 포함되어 있습니다.

이 내보내기는 Tekla PowerFab 생산 제어로 가져오기에 한정됩니다.

Tekla StructuresTekla PowerFab 파일 가져오기에 대한 자세한 내용은 Tekla PowerFab 교환 지원 문서의 'Tekla Structures로 Tekla PowerFab XML 가져오기' 섹션을 참조하십시오.

모델을 Tekla PowerFab로 내보내기

  1. Tekla Structures에서 컴포넌트의 객체 선택 또는 어셈블리의 객체 선택 선택 스위치가 활성화되어 있어야 합니다.
  2. Tekla Structures 모델에서 제작 패키지에 포함할 객체를 선택합니다.
  3. 선택한 부재에 대한 도면을 선택합니다.
    1. 문서 관리자를 열려면 도면 및 레포트 리본 탭에서 문서 관리자를 클릭합니다.
    2. 왼쪽의 범주 목록에서 모든 도면을 선택합니다.
    3. 모델에서 현재 선택한 부재를 포함하는 도면만 선택 및 표시를 클릭합니다.
  4. 파일 메뉴에서 내보내기 > Tekla PowerFab를 선택합니다.
    Tekla PowerFab로 내보내기 대화 상자가 표시됩니다.
  5. Tekla PowerFab로 내보내기 탭에서 사전 정의된 내보내기 설정을 로드하려면 목록에서 내보내기 설정을 선택하고 불러오기를 선택합니다.
  6. Tekla PowerFab로 내보내기 탭에서 파일 이름 자동 생성을 선택하거나 Tekla PowerFab 파일 이름 상자에 내보내기 파일의 이름과 경로를 입력합니다.

    파일 경로에는 쉼표를 사용할 수 없습니다. 원하는 폴더로 이동해도 됩니다.

    파일 이름 자동 생성을 선택하면, 파일 내보내기에서 Tekla Structures 프로젝트 속성(템플릿 속성 NUMBER#2)에서 정의한 프로젝트 번호를 사용합니다.

  7. 내보내기 파일 형식 .pfxt 또는 .zip을 선택합니다.
    .pfxt 파일은 Tekla PowerFab 교환 파일 형식 파일입니다.
  8. 설정 내보내기 섹션에서 내보내기 파일에 포함할 정보를 선택합니다.

    사용 가능한 옵션에 대한 자세한 내용은 아래의 'Tekla PowerFab 내보내기 설정'을 참조하십시오.

    제작 패키지를 생성할 때 물리적 어셈블리, 부재, 기본 배치 및 멀티도면을 포함하도록 선택할 수도 있습니다. 이렇게 하려면 내보내기 전에 도면을 일반적으로 PDF로 인쇄해야 합니다.

  9. 도면 파일 섹션에서 내보낼 도면 파일과 다양한 유형의 도면을 저장할 위치를 선택합니다.
  10. CNC 파일 섹션에서 CNC 파일 내보내기 여부 및 방법을 선택합니다.

    필수 사항은 아니지만, Tekla PowerFab 데스크톱 응용 프로그램에는 NC 파일에 의존하는 워크플로가 많으므로 제작 패키지에 NC 파일을 포함하는 것이 좋습니다.

  11. 모델 파일을 포함할지, 모델 파일을 Trimble Connect에 업로드할지, 아니면 모델 파일 생성을 건너뛸지 선택합니다.
  12. Tekla PowerFab로 내보내기를 클릭합니다.
    저장을 선택하여 수정된 내보내기 설정을 나중에 사용할 수 있도록 저장하거나, 새 이름을 정의하고 다른 이름으로 저장을 선택하여 수정된 내보내기 설정을 또 다른 이름으로 저장할 수 있습니다.

    standard 설정 파일은 모델 폴더 아래 \attributes 폴더에 standard.TeklaPowerFabPluginSettings.xml이라는 이름으로 저장됩니다. 설정을 다른 이름으로 저장하면 설정 파일이 <name>.TeklaPowerFabPluginSettings.xml로 저장됩니다.

  13. Tekla Structures 모델에 저장되지 않은 변경 사항이 있는 경우에는 내보내기 전에 저장하라는 메시지가 표시됩니다.
  14. 파일이 오래되었거나 내보내기에서 발견되지 않은 경우에는 이러한 파일을 알리는 경고 메시지가 표시됩니다. 메시지 상자에서 다음 중 하나를 실행합니다.
    • 누락된 파일이 있음에도 계속하려면 를 클릭합니다.
    • 내보내기를 취소하려면 아니요를 클릭합니다.

다음은 가장 일반적인 검증 문제입니다.

CNC 파일을 찾을 수 없음 지정된 폴더에서 하나 이상의 부재에 대한 NC 파일을 찾을 수 없습니다. 부재 번호가 로그 영역에 나열됩니다.
도면 파일을 찾을 수 없음 지정된 폴더에서 하나 이상의 어셈블리 또는 부재에 대한 도면 파일을 찾을 수 없습니다. 부재 번호가 로그 영역에 나열됨
오래된 도면 하나 이상의 도면이 오래되었습니다. 이러한 도면은 내보내기에 포함되지 않습니다.
번호가 최신 상태가 아님 내보내기에서 번호가 오래되었을 수 있음을 감지했습니다. 번호가 최신 상태라고 확신하는 경우에는 모델 복구 도구를 실행하면 이 문제를 해결할 수도 있습니다.

모든 경고 및 오류 메시지는 Tekla PowerFab로 내보내기 대화 상자의 하단에 표시됩니다. 내보내기가 완료되면 내보낸 파일의 경로가 표시됩니다.

내보내기가 완료되면 로그에 '내보내기 완료'가 표시되고 Windows 탐색기 창이 열리며 내보낸 제작 패키지가 .zip 파일로 표시됩니다. .zip 파일을 열어 재질 명세서(XML 형식), 유형별로 정리된 PDF 도면 및 NC 파일이 포함된 내용을 볼 수 있습니다.

다음으로 내보내기 파일을 Tekla PowerFab으로 가져올 수 있습니다. 자세한 정보는 다음을 참조하십시오.

Tekla PowerFab로 파일 가져오기

생산 제어 작업으로 파일 가져오기

내보내기 설정에 대한 자세한 정보는 아래 표를 참조하십시오.

Tekla PowerFab 내보내기 설정

설정

설명

Tekla PowerFab 파일 이름

파일 이름 자동 생성 옵션을 선택하지 않은 경우에는 파일 이름을 입력하고 .pfxt 또는 .zip을 선택한 다음 ...를 클릭하여 파일을 저장할 폴더를 찾아 선택할 수 있습니다.

파일 이름 자동 생성

파일 이름 자동 생성 옵션을 선택하면 내보내기 파일이 모델 폴더 아래의 Tekla PowerFab 폴더에 저장됩니다. 파일 확장자 .pfxt 또는 .zip을 선택할 수 있습니다.

파일 이름 형식은 <프로젝트 번호>_<내보내기 번호>입니다. 예를 들어 모델에 PROJ-NUM 프로젝트 번호가 있는 경우 첫 번째 내보내기는 TeklaStructuresModels\PowerFab-01\Tekla PowerFab\PROJ-NUM_1.pfxt.에 저장됩니다. 다음 내보내기는 동일한 경로를 가지되 숫자가 2로 바뀝니다.

프로젝트 번호는 Tekla Structures 프로젝트 속성정의되어 있습니다. 프로젝트 번호를 가져오기 위한 템플릿 속성은 NUMBER#2입니다.

조립도면 내보내기

내보내기에 포함할 조립도면 정보를 선택합니다.
  • 모두는 모델 내 모든 조립도면의 정보를 내보냅니다.

  • 도면 목록에서 선택됨문서 관리자에서 현재 선택된 조립도면의 정보만 내보냅니다.

    자세한 내용은 문서 관리자를 참조하십시오.

  • 모델에서 선택됨은 모델에서 현재 선택된 조립도면에 대한 정보만 내보냅니다.

도면 파일 내보내기 금지 옵션을 선택하면 도면 파일이 포함되지 않습니다.

BOM 포함

이 옵션을 선택하면 재질 명세서(BOM) 정보가 내보내기에 포함됩니다.

내보내기 패키지(.zip 또는 .pfxt 파일)에는 XML 파일 형식으로 재질 명세서가 포함됩니다. 이는 Tekla PowerFab의 생산 제어 작업에서 어셈블리와 부재를 채우는 데 필요합니다. 이는 구매, 생산 추적, 선적 등 많은 다운스트림 프로세스에 필요합니다.

BOM이 발행 프로세스의 핵심 요소이기 때문에 일반적으로 이 옵션을 선택하는 것이 좋습니다. 그러나 이 옵션을 선택하는지 않는 사례로는 최종 제작 패키지 발행 전 승인을 위해 전송하는 목적으로 도면을 Tekla PowerFab에 내보낼 경우 등이 있습니다.

단품도면 포함

이 옵션을 선택한 경우 내보내기에 단품도면 정보가 포함됩니다. 도면 파일 내보내기 금지 옵션을 선택하지 않은 경우 도면 파일도 포함됩니다.

기본도면 포함

이 옵션을 선택하면 내보내기에 기본도면 정보가 포함됩니다. 도면 파일 내보내기 금지 옵션을 선택하지 않은 경우 도면 파일도 포함됩니다.

멀티도면 포함

이 옵션을 선택하면 내보내기에 멀티도면 정보가 포함됩니다. 도면 파일 내보내기 금지 옵션을 선택하지 않은 경우 도면 파일도 포함됩니다.

도면 UDA 포함

이 옵션을 선택하면 도면에 대한 사용자 정의 속성이 내보내기에 포함됩니다.

오른쪽 목록에서 포함할 정보를 선택합니다.
  • 레포트에서450 TeklaPowerFab_Drawing_UserDefined_v1.rpt 레포트의 정보를 포함합니다. 기본적으로 그린 사람, 확인한 사람확인 날짜 값이 포함됩니다.

  • 도면에서(느림)는 도면에 모든 사용자 정의 속성을 포함합니다. 이는 시간이 다소 소요될 수 있습니다.

  • 양쪽에서(느림)450 TeklaPowerFab_Part_UserDefined_v1.rpt 레포트와 도면의 정보를 모두 포함합니다. 이는 시간이 다소 소요될 수 있습니다.

내보내기 파일의 사용자 정의 속성을 사용자 지정하려면 사용자 정의 내보내기 정보 사용자 지정 지침을 참조하십시오.

부재 UDA 포함

이 옵션을 선택하면 부재에 대한 사용자 정의 속성이 내보내기에 포함됩니다.

오른쪽 목록에서 포함할 정보를 선택합니다.
  • 레포트에서450 TeklaPowerFab_Part_UserDefined_v1.rpt 레포트의 정보를 포함합니다. 기본적으로 사용자 정의 필드 1-4 및 설명이 포함됩니다.

  • 모델에서는 모델에서 직접 부재 정보를 생성합니다.

  • 양쪽에서450 TeklaPowerFab_Part_UserDefined_v1.rpt 레포트와 모델의 정보를 모두 포함합니다.

내보내기 파일의 사용자 정의 속성을 사용자 지정하려면 사용자 정의 내보내기 정보 사용자 지정 지침을 참조하십시오.

볼트, 너트, 와셔 포함

이 옵션을 선택하면 볼트, 너트, 와셔 정보가 내보내기에 포함됩니다.

볼트, 너트, 와셔 UDA 포함

이 옵션을 선택하면 볼트, 너트 및 와셔에 대한 사용자 정의 속성이 내보내기에 포함됩니다.

오른쪽 목록에서 포함할 정보를 선택합니다.
  • 레포트에서450 TeklaPowerFab_BoltNutWasher_UserDefined_v1.rpt 레포트의 정보를 포함합니다. 기본적으로 GUID, IsBoltNutWasher 값 및 설명이 포함됩니다.

  • 모델에서는 모델에서 직접 너트, 볼트 및 와셔 정보를 생성합니다.

  • 양쪽에서450 TeklaPowerFab_BoltNutWasher_UserDefined_v1.rpt 레포트와 모델의 정보를 모두 포함합니다.

내보내기 파일의 사용자 정의 속성을 사용자 지정하려면 사용자 정의 내보내기 정보 사용자 지정 지침을 참조하십시오.

스터드 포함

이 옵션을 선택하면 내보내기에 스터드 정보가 포함됩니다.

스터드 UDA 포함

이 옵션을 선택하면 스터드에 대한 사용자 정의 속성이 내보내기에 포함됩니다.

오른쪽 목록에서 포함할 정보를 선택합니다.
  • 레포트에서450 TeklaPowerFab_Stud_UserDefined_v1.rpt 레포트의 정보를 포함합니다. 기본적으로 스터드 GUID 및 설명이 포함됩니다.

  • 모델에서는 모델에서 직접 스터드 정보를 생성합니다.

  • 양쪽에서450 TeklaPowerFab_Stud_UserDefined_v1.rpt 레포트와 모델의 스터드 정보를 모두 포함합니다.

내보내기 파일의 사용자 정의 속성을 사용자 지정하려면 사용자 정의 내보내기 정보 사용자 지정 지침을 참조하십시오.

도면 파일 구분 기호 추가 메인 부재 마크와 보조 부재 마크를 구분하는 문자 또는 문자열을 도면 이름에 입력하십시오. 이는 번호 구분자가 사용될 때 Tekla Structures에서 Tekla PowerFab로 내보낸 도면 이름을 일관되게 유지하기 위함입니다. 옵션 대화(파일 > 설정 > 옵션)의 넘버링 설정에서 번호 구분자로 정의된 것과 동일한 문자 또는 문자열을 사용하십시오.

모델 파일 포함

Trimble Connect에 모델 파일 업로드

모델 파일을 생성하지 않음

다음 옵션 중에서 하나를 선택합니다.

모델 파일 포함: .trb 모델 파일을 .pfxt 또는 .zip 패키지에 포함시킵니다.

Trimble Connect에 모델 파일 업로드: 모델 파일을 Trimble Connect.trb 형식으로 업로드합니다.

모델 파일을 생성하지 않음

모델 파일을 내보내기 파일에 포함하거나 Trimble Connect에 업로드하여 Tekla PowerFab에서 사용 가능해지면 Tekla PowerFab 가져오기에서 Trimble Connect for Windows를 사용해 모델의 새 버전과 이전 가져오기에서 제공된 버전 간에 비교 모델을 생성할 수 있습니다. 그러면 변경된 데이터의 세부 정보를 Tekla PowerFab에서 볼 수 있을 뿐 아니라 Trimble Connect for Windows에서 변경 내용을 시각화하여 변경의 전체 맥락을 이해할 수 있습니다.

부재 및 어셈블리의 속성이 .trb 파일에 포함됩니다.

모델에 저장되지 않은 변경 내용이 있는 경우 내보내기 전에 변경 내용을 저장하라는 메시지가 표시됩니다.

도면 파일 내보내기 금지

이 옵션을 선택하면 내보내기에 도면 파일이 포함되지 않습니다.

폴더의 도면 파일 사용

이 옵션을 선택하면 아래에 정의된 폴더의 도면 파일이 내보내기에 포함됩니다.

기본 폴더는 .\PlotFiles\입니다.

폴더를 변경하려면 텍스트 상자 옆의 ...을 클릭합니다. 그런 다음 폴더를 찾아 선택합니다.

도면 파일 이름은 파일 확장자를 제외하고 도면 번호와 일치해야 합니다. 예를 들어, 도면 200에 대한 올바른 파일 이름은 200입니다.

조립도면 하위 폴더

단품도면 하위 폴더

기본도면 하위 폴더

멀티도면 하위 폴더

여러 폴더에 도면 유형을 저장하는 것은 선택 사항입니다. 이름이 동일하고 유형이 다른 도면이 있는 경우, 이렇게 하는 것이 좋습니다. 도면 유형마다 각각 다른 폴더에 저장하면 Tekla PowerFab에서 도면을 올바른 도면 로그에 쉽게 배치할 수 있습니다.

폴더를 선택하려면 각 텍스트 상자 옆의 ...를 클릭합니다. 그런 다음 현재 도면 유형을 저장할 폴더를 찾아 선택합니다.

CNC 파일을 내보내기 금지

이 옵션을 선택하면 CNC 파일이 내보내기에 포함되지 않습니다.

CNC 파일 생성 - 설정

이 옵션을 선택하면 Tekla Structures에서 현재 모델의 CNC 파일을 생성합니다.

내보낸 CNC 파일이 UTF-8로 인코딩됩니다.

아래 목록에서 사용할 CNC 내보내기 설정 파일을 선택합니다.

폴더의 CNC 파일 사용

이 옵션을 선택하면 아래에 설정된 폴더의 CNC 파일이 내보내기에 포함됩니다.

기본 폴더는 .\NC_Files\입니다.

폴더를 변경하려면 ...을 클릭하고 폴더를 찾아 선택합니다.

파일 이름은 파일 확장자를 제외하고 피스 마크와 일치해야 합니다. 예를 들어, 피스 마크 w104의 올바른 CNC 파일 이름은 w104입니다.

내보내기에는 한 폴더의 CNC 파일만 포함될 수 있습니다. 그러나 해당 폴더는 재귀적일 수 있으므로 단일 폴더 아래에 여러 폴더를 가질 수 있으며 내보내기에는 모든 폴더의 CNC 파일이 포함됩니다.

Tekla PowerFab에 도면을 추가하는 방법에 대한 자세한 내용은 도면 추가, 수정 및 삭제를 참조하십시오.

Tekla PowerFab 내보내기에 대한 사용자 정의 속성 사용자 지정

내보내기에 대한 사용자 정의 속성은 다음 레포트에서 가져오며, 사용자 지정을 통해 내보내기에 포함할 정보를 조정할 수 있습니다.
  • 450 TeklaPowerFab_Drawing_UserDefined_v1.rpt

  • 450 TeklaPowerFab_Part_UserDefined_v1.rpt

  • 450 TeklaPowerFab_Stud_UserDefined_v1.rpt

  • 450 TeklaPowerFab_BoltNutWasher_UserDefined_v1.rpt

주:
  • Tekla PowerFab 내보내기와 관련된 다른 레포트는 사용자 지정하지 마십시오.

  • 사용자 지정된 레포트의 추가 복사본은 항상 별도의 폴더에 보관하시기 바랍니다.

  1. 레포트를 저장하는 환경 폴더를 엽니다.

    예를 들면 C:\ProgramData\Trimble\Tekla Structures\<version> Daily\Environments\Steel\reports를 엽니다.

  2. 원하는 레포트의 복사본을 생성하여 다른 폴더로 옮깁니다.
  3. 복사본을 Microsoft 메모장과 같은 텍스트 편집기로 엽니다.
  4. 필요에 따라 복사본을 사용자 지정합니다.
    참고:
    • 각 필드는 탭 문자로 구분해야 합니다.

    • 레포트에는 각 필드 이름이 포함된 단선 헤더가 있어야 합니다. 이러한 필드 이름은 내보내기 파일에 포함되어 사용자가 정보를 어떤 Tekla PowerFab 필드와 매핑할지 결정할 수 있습니다.

    • 각 필드 이름은 한 번만 사용할 수 있습니다.

    • 레포트의 각 필드는 단선으로 구성되어야 합니다.

    • 450 TeklaPowerFab_Part_UserDefined_v1.rpt 레포트에서 첫 번째 필드는 부재 GUID이어야 하며, 첫 번째 필드에서 레포트 헤더의 이름은 GUID이어야 합니다.

    • 450 TeklaPowerFab_Drawing_UserDefined_v1.rpt 레포트에서 첫 번째 필드는 도면 ID이어야 하며, 첫 번째 필드의 레포트 헤더에서 이름은 ID이어야 합니다.

  5. 복사본을 저장합니다.
  6. 복사본을 올바른 폴더로 옮기고 기존 레포트를 덮어씁니다.

내보낸 볼트 XML 데이터

XML 파일에 포함되는 기본 데이터

데이터 설명 예제 데이터
PartId 볼트 그룹의 GUID(전역 고유 식별자). <PartId>1cd0dbe6-bc01-4dd4-a47d-4a78c4766642</PartId>
PartMark* Tekla Structures에서 볼트에 부재 마크가 없으므로 이 항목은 항상 비어 있습니다. <PartMark />
MainMember* Tekla Structures에서는 볼트가 항상 부재에 연결되고 메인 부재에는 연결되지 않으므로 이 항목은 항상 false입니다. <MainMember>false</MainMember>
PartQuantity 볼트 그룹의 볼트 개수. <PartQuantity>3</PartQuantity>
형상 형상의 기본값은 HS, MB, NU, WA, 또는 STD입니다. * <Shape>HS</Shape>
치수 볼트 카탈로그 속성에 정의된 볼트의 직경 길이. <Dimensions Metric="0">HS 0.75" x 2.5"</Dimensions>
등급

볼트(HS 또는 MB)의 경우 볼트 어셈블리 카탈로그 속성에서 설정된 Standard에 따라 등급이 정의됩니다. *

너트, 와셔 및 스터드 경우 볼트 카탈로그 속성에서 설정된 Standard에 따라 등급이 정의됩니다.*

<Grade>F1852</Grade>
길이** 길이 값은 치수에서 제공된 대로 채워지지 않습니다. <Length UOM="in"></Length>
비고 볼트 유형 속성의 볼트 그룹을 기준으로 Field(필드) 또는 Shop(공장)을 표기합니다. <Remark>Field</Remark>

* SHAPE 및 GRADE 데이터는 하드 코딩된 변환으로 재정의될 수 있습니다. 아래의 '하드 코딩된 변환' 섹션을 참조하십시오.

** 이러한 필드는 부재에 필요한 섹션이지만 볼트에는 해당되지 않습니다. 볼트의 형식이 동일하므로 값이 비어 있습니다.

형상

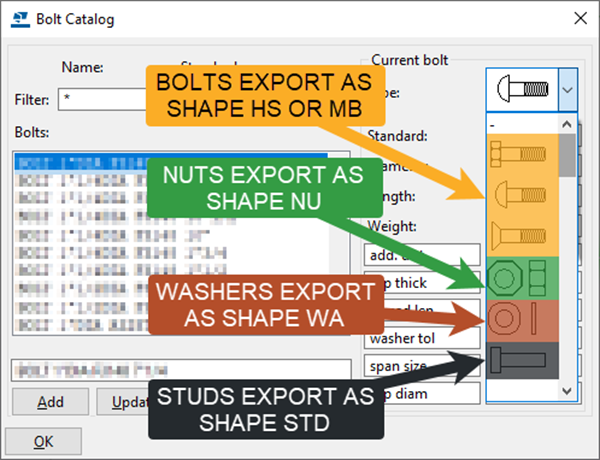

SHAPE의 기본값은 볼트 카탈로그에 지정된 유형에 따라 HS, MB, NU, WA 또는 STD입니다.

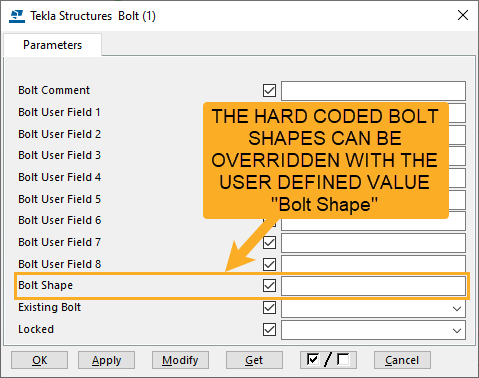

볼트 형상에 사용자 정의 값을 지정하여 개별 볼트 그룹 볼트 SHAPE를 수동으로 재정의할 수 있습니다. 너트 또는 와셔 SHAPE 값은 수동으로 재정의할 수 없습니다.

등급(재질)

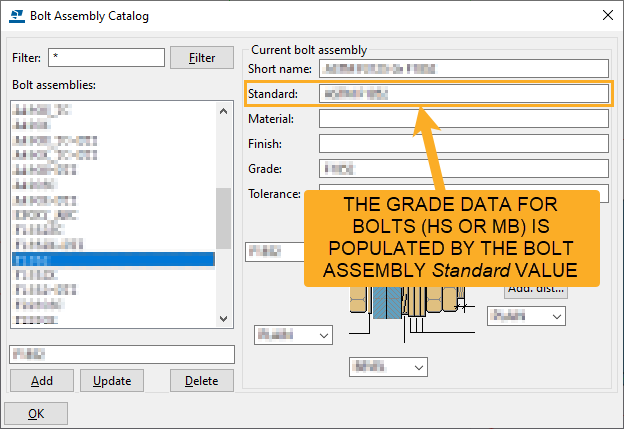

볼트 어셈블리 GRADE 데이터는 어셈블리 컴포넌트에 따라 다르게 출력됩니다. 볼트는 볼트 어셈블리 카탈로그의 어셈블리 표준 값을 기준으로 GRADE 데이터를 얻습니다.

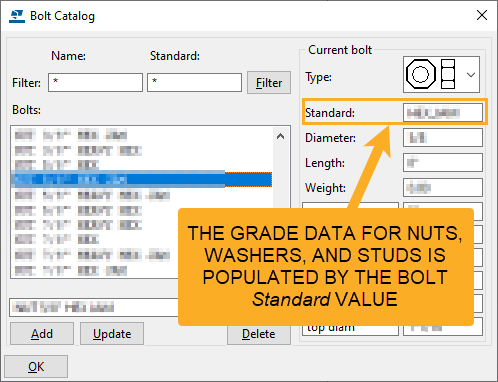

다른 모든 볼트 어셈블리 요소는 볼트 카탈로그의 어셈블리 표준 값을 기준으로 GRADE 데이터를 얻습니다.

하드 코딩된 변환

Tekla PowerFab로 내보내기가 XML 파일 데이터를 컴파일할 때 수행되는 하드 코딩된 변환이 몇 가지 있습니다. 이는 내보내는 <SHAPE><GRADE> 데이터 모두에 영향을 미칠 수 있습니다.

주:

사용자 정의 볼트 형상을 지정할 때는 변환이 적용되지 않습니다.

재질에 텍스트 'TC'가 포함되면 형상이 'HS'로 설정됩니다.

<SHAPE>HS</SHAPE>

볼트 재질에 'TC' 및 'A325'가 포함되면 등급이 'A325TC'로 설정됩니다.

<GRADE>A325TC</GRADE>

볼트 재질에 'TC' 및 'A490'가 포함되면 등급이 'A490TC'로 설정됩니다.

<GRADE>A490TC</GRADE>

볼트 재질에 'TC'는 포함되지 않고 'A325', 'A490', 'F1852', 'F2280' 또는 'F3148'이 포함된 경우에는 형상은 'HS'이고 등급은 그대로 유지됩니다.

<SHAPE>HS</SHAPE>

볼트 재질에 'TC'가 포함되지 않고 앞서 언급한 등급이 아닌 경우에는 형상이 'MB'로 설정됩니다.

<SHAPE>MB</SHAPE>

볼트 어셈블리의 예제 XML 데이터

<AssemblyPart>
      <PartId>1cd0dbe6-bc01-4dd4-a47d-4a78c4766642</PartId>
      <PartMark />
      <MainMember>false</MainMember>
      <PartQuantity>1</PartQuantity>
      <Shape>HS</Shape>
      <Dimensions Metric="0">HS 0.75" x 1.5"</Dimensions>
      <Grade>A325TC</Grade>
      <Length UOM="in"></Length>
      <Remark>Field</Remark>
</AssemblyPart>
<AssemblyPart>
      <PartId>1cd0dbe6-bc01-4dd4-a47d-4a78c4766642</PartId>
      <PartMark />
      <MainMember>false</MainMember>
      <PartQuantity>1</PartQuantity>
      <Shape>NU</Shape>
      <Dimensions Metric="0">NU 0.75"</Dimensions>
      <Grade>HEAVY_HEX</Grade>
      <Length UOM="in"></Length>
      <Remark>Field</Remark>
</AssemblyPart>
<AssemblyPart>
      <PartId>1cd0dbe6-bc01-4dd4-a47d-4a78c4766642</PartId>
      <PartMark />
      <MainMember>false</MainMember>
      <PartQuantity>1</PartQuantity>
      <Shape>WA</Shape>
      <Dimensions Metric="0">WA 0.75"</Dimensions>
      <Grade>PLAIN</Grade>
      <Length UOM="in"></Length>
      <Remark>Field</Remark>
</AssemblyPart>

다음도 참조하십시오.

볼트 카탈로그 속성

볼트 어셈블리 카탈로그 속성

볼트 카탈로그와 볼트 어셈블리 카탈로그의 협업 방식

도면을 추가, 수정 및 삭제합니다.
