Live Collaboration Tekla Structures 을 통한 실시간 공동 작업(미리 보기)

Tekla Structures Live Collaboration을 사용하면 파일을 내보내거나 공유하지 않고도 3D 모델 간에 실시간 공동 작업을 할 수 있습니다. Live Collaboration은 프로젝트 팀을 모아 Tekla Structures 및 Trimble Connect에서 수행 중인 작업을 검토합니다.

주:

Live Collaboration for Tekla Structures 는 미리 보기 기능으로 릴리스됩니다. 미리 보기 기능은 프로덕션에 사용할 준비가 되었으며, 피드백을 기반으로 기능 개발이 계속될 수 있습니다. 미리 보기 기능은 주로 평가 목적을 위한 것이며 사용자의 일반적인 워크플로에 대한 대안적인 접근 방식을 제공합니다. 일반적인 비즈니스 환경에서 이 기능을 테스트하고 피드백을 공유하는 것이 좋습니다. 참고: 미리 보기 기능은 피드백에 대한 대응으로 언제든지 향상, 업데이트 또는 중단될 수 있습니다. 미리 보기 기능은 Trimble 보증 또는 보장의 혜택 없이 '있는 그대로' 제공됩니다.

Trimble Connect에서 Live Collaboration 은 베타로 레이블이 지정됩니다.

검토 프로세스의 일환으로, Tekla Structures 사용자는 자신의 모델 수정 사항을 다른 Tekla Structures 및 Trimble Connect 사용자와 실시간으로 공유하고, 자신의 Tekla Structures 모델에서 다른 공동 작업자의 수정 사항 및 탐색을 볼 수 있습니다. 모델 변경 내용은 모든 공동 작업자에게 표시되지만 각 사용자는 자신의 모델만 편집할 수 있습니다. 즉, Tekla Structures에서 다른 사용자의 모델 객체를 자신의 모델 객체 사이에서 오버레이로 볼 수 있지만 이를 편집하거나 기본 Tekla Structures 객체로 변환할 수는 없습니다. 또한 Trimble Connect 사용자는 Trimble Connect 프로젝트에 저장된 모델을 공유할 수도 있습니다.

버전 2024에서는 Live Collaboration 다음을 Tekla Structures 공유할 수 없습니다.

클립 평면
부재 색상의 수정
부재 투명도의 수정
숨겨진 부재
측정
마크업

라이브 공동 작업 세션의 필수 구성 요소

Live Collaboration을 사용하려면 먼저 다음 기본 요건이 충족되어야 합니다.

Tekla Structures 모델을 Trimble Connect 프로젝트에 연결해야 합니다. 여기에서 지침을 참조하십시오. Tekla Structures 모델을 Trimble Connect 프로젝트에 연결합니다.
Trimble Connect 프로젝트에 공동 작업자를 초대합니다. Tekla Structures 또는 Trimble Connect를 사용하는 모든 공동 작업자가 동일한 Trimble Connect 프로젝트의 구성원이어야 동일한 Live Collaboration 세션에 참가할 수 있습니다. 여기에서 지침을 참조하십시오. 사용자 초대.
Trimble Connect for Browser 3D 뷰어에서 설정으로 이동하여 Live Collaboration 확장 프로그램을 활성화합니다. 그러면 라이브 협업 기능을 사용할 수 있게 됩니다.

Tekla Structures에서 실시간 공동 작업 세션 시작

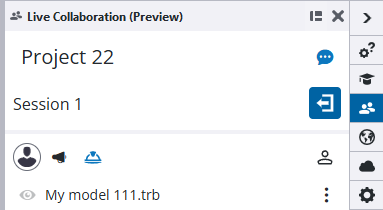

Tekla Structures 측면 창에서 를 클릭하여 Live Collaboration 측면 창을 엽니다.
실시간 공동 작업 세션을 시작하려면 세션 시작 또는 링크로 세션 참가 버튼을 클릭합니다.

필요한 경우 세션의 이름을 입력할 수 있습니다. 그렇지 않으면 세션 이름은 사용자 이름과 세션 날짜로 구성됩니다.

Tekla Structures 및 Trimble Connect for Browser 3D 뷰어 모두에서 세션을 시작할 수 있습니다. Live Collaboration 측면 창의 세션 목록에는 세션이 시작된 응용 프로그램과 관계없이 동일한 세션이 나타납니다. Tekla Structures 또는 Trimble Connect for Browser을(를) 사용하는 공동 작업자가 동일한 세션에 참가할 수 있습니다.

측면 창에 표시되는 모든 세션에 참가할 수 있습니다. 사용된 모델 이름, 협력자 이름 및 응용 프로그램 이름은 각 협력자에 대해 표시됩니다. 기존 세션에 참가하려면 세션 이름 옆에 있는 을 클릭합니다.

공동 작업자는 다른 응용 프로그램, 장치 또는 동일한 응용 프로그램의 다른 인스턴스를 사용하여 동일한 세션에 여러 번 참가할 수 있습니다. 필요한 경우 캘린더 초대 또는 이메일 등에서 세션 링크를 공유할 수도 있습니다.

세션은 항상 단일 Trimble Connect 프로젝트 내에서 진행됩니다. 세션이 진행되는 Trimble Connect 프로젝트를 변경하려면, 먼저 파일 > Trimble Connect > 공동 작업에서 제외에서 현재 Trimble Connect 프로젝트의 Tekla Structures 모델 연결을 끊습니다. 그런 다음, Tekla Structures 모델을 다른 Trimble Connect 프로젝트에 연결합니다.
세션이 시작되면 공유를 클릭하여 자신의 모델을 세션에 추가하고 다른 공동 작업자가 볼 수 있도록 합니다.

모델에서 작업을 시작하거나 다른 공동 작업자를 팔로우합니다.


대상	수행할 작업
모델에서 다른 공동 작업자의 카메라 움직임 팔로우	공동 작업자의 모델 투영이 원근감으로 설정되면 공동 작업자의 카메라 움직임이 다른 공동 작업자에게 안전모 기호 가 있는 머리로 표시되고 그 옆에 공동 작업자의 이름이 표시됩니다. 모델에서 직교 투영을 사용하는 경우 안전모 기호가 있는 머리는 3D 뷰에서 공동 작업자에게 표시되지 않습니다.
측면 창을 사용하여 모델의 일부 작업 제어	Live Collaboration 측면 창에서 다음을 수행합니다. 모델에서 다른 공동 작업자를 팔로우하려면 공동 작업자 이름 옆에 있는 팔로우 버튼을 클릭합니다. 프로필 사진이 파란색으로 강조 표시됩니다. 공동작업자 팔로우를 중단하려면 프로필 사진을 다시 클릭합니다. 다른 공동 작업자가 모델에서 카메라 움직임을 따르도록 하려면 다른 참가자를 팔로우하도록 강제 적용 버튼을 클릭합니다. 팔로우 강제 적용을 중단하려면 을 다시 클릭합니다. 모델에서 다른 공동 작업자의 안전모 기호를 숨기려면 아바타 숨기기 버튼을 클릭합니다. 기호를 다시 표시하려면 을(를) 클릭합니다. 참고: 다음은 현재 Tekla Structures 2024에서 작동하지 않습니다. 클립 평면, 마크업, 치수, 측정, 부재 색상 및 부재 투명도 수정 사항과 같은 모델의 임시 변경 사항을 숨기려면 비공개 공간 들어가기 버튼을 클릭합니다. 비공개 공간을 종료하고 다시 내 변경 사항을 표시하려면 를 클릭합니다. 세션에서 모델을 숨기려면 모델 이름 옆에 있는 숨기기 버튼을 클릭합니다. 모델을 다시 표시하려면 을(를) 클릭합니다. 모델을 3D 뷰에 맞추려면 모델 이름 옆에 있는 세 개의 점을 클릭하고 뷰에 맞춤을 선택합니다. 도구에 대한 Live Collaboration 피드백을 제공하고 도구를 개선하는 데 도움을 주려면 오른쪽 상단 모서리에 있는 피드백 제출 버튼을 클릭합니다.
3D 뷰어에서 동일한 세션에 Trimble Connect for Browser 참가	Tekla Structures에서, Trimble Connect 리본 탭으로 이동하고 For Browser > 3D 뷰를 선택하여 Trimble Connect for Browser 3D 뷰어를 엽니다. 3D 뷰어에서 세션에 참가합니다.
참조 모델 공유	Tekla Structures 는 세션에서 로컬에 저장된 참조 모델을 공유할 수 없습니다. Tekla Structures에서 사용하는 모든 참조 모델이 Trimble Connect 프로젝트에서 사용 가능한지 확인합니다. Trimble Connect에서 참여하는 공동 작업자는 세션 중에 프로젝트에서 새 3D 모델을 공유할 수 있습니다.
Trimble Connect for Browser 3D 뷰어에서 세션에 다른 공동 작업자 초대	Trimble Connect for Browser 3D 뷰어에서 세션 연결 복사 버튼을 클릭하여 다른 공동 작업자와 연결을 공유합니다. 공동 작업자는 Trimble Connect 프로젝트의 구성원이어야 세션에 참가할 수 있습니다.
