Tekla Structures 시작

Tekla Structures에서는 모든 구조 및 재질에 대해 풍부한 정보를 포함하는 3D 모델을 생성할 수 있으며, 3D 모델은 도면 및 기타 출력(예: 레포트 및 NC 데이터 파일)의 유일한 정보 소스이기도 합니다.

Tekla Structures를 시작할 때 Tekla Structures 설정을 선택하라는 메시지가 표시됩니다. 설정은 환경, 역할 및 구성으로 이루어져 있습니다.

  • 환경은 지역별 설정과 정보를 의미합니다. 예를 들어 특정 지역에 적용 가능하고 해당 지역에서 사용되는 프로파일, 재질 등급, 기본값, 도면 설정, 컴포넌트 설정, 레포트, 템플릿을 정의합니다.
  • 역할은 환경에서 사용 가능한 파일과 설정을 제한하는 사용자 그룹 프로파일입니다. 사용자 인터페이스는 각 역할에 대해 사용자 지정되었습니다. 즉, 특정 역할과 관련이 없는 일부 설정을 숨겨 사용자 인터페이스를 더 명확하고 쉽게 사용할 수 있습니다.
  • 구성은 라이선스 계약에 따라 사용자가 사용할 수 있는 기능 세트로 구성됩니다.

회사 관리자는 환경, 역할 및 구성 개요를 참조하십시오.

Tekla Structures 설정 선택

  1. Windows 시작 메뉴에서 선택하거나 바탕화면 아이콘을 클릭하여 Tekla Structures를 시작합니다.
  2. 메시지가 표시되면 Trimble Identity를 사용하여 로그인합니다.

    Tekla Structures 설정과 라이선스 유형을 선택할 수 있는 대화 상자가 나타납니다. 기본 Tekla Structures 구독 옵션으로 진행합니다.

    온프레미스 라이선스를 보유한 경우 라이선스 서버 변경 > 사내 라이선스 서버 사용을 클릭합니다.

  3. 프로젝트가 실행되는 영역에 맞는 환경을 선택합니다.

    목록에서 원하는 환경을 찾을 수 없는 경우에는 Tekla Structures 설치 및 라이선스를 참조하십시오.

    빈 프로젝트를 선택하고 이를 기반으로 하여 사용자 고유의 사용자 지정 환경을 생성할 수도 있습니다.

  4. 역할을 선택합니다.

    역할의 사용 가능 여부는 환경에 따라 다르지만, 일반적으로 다음 역할을 사용할 수 있습니다.

    • Concrete Contractor

    • Engineer

    • General Contractor

    • Precast Concrete Detailer

    • Production Planner for Concrete

    • Rebar Detailer

    • Steel Detailer

  5. 구성을 선택합니다.

    Tekla Structures 제품 설명서에 기술된 기능 일부는 사용 중인 구성에 없을 수도 있습니다. 각 구성에 있는 기능에 관한 자세한 내용은 Tekla Structures 구성을 참조하십시오.

  6. 확인을 클릭합니다.

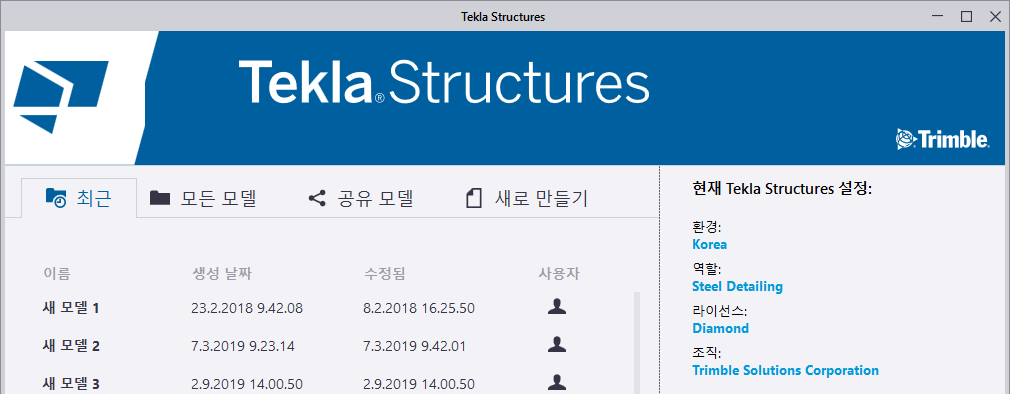

    시작 화면이 나타납니다.

  7. 다음과 같이 필요한 작업을 선택합니다.
    • 최근 탭에서는 최근에 사용한 모델을 열 수 있습니다.

      최근 탭이 비어 있으면 모든 모델 탭이 표시 됩니다.

    • 모든 모델 탭에서는 기존 모델을 열 수 있습니다.

      모든 모델 탭이 비어 있으면 새로 만들기 탭이 표시 됩니다.

      최근모든 모델 탭에서 각 열을 정렬할 수 있습니다. 또한 드래그하여 열의 순서와 크기를 변경할 수 있습니다.

      모델 이름 입력을 시작하여 모델을 이름별로 검색할 수 있습니다. 예를 들어 N을 입력하면 Tekla Structures는 문자 N으로 시작하는 첫 번째 모델을 선택합니다.

      선택한 모델을 열려면 선택한 모델을 두 번 클릭하거나 해당 모델을 선택하고 열기 버튼을 클릭합니다.

    • 공유 모델 탭에서 Tekla Model Sharing을 사용하여 공유된 모델을 열 수 있습니다.

    • 새로 만들기 탭에서는 새 모델을 생성할 수 있습니다.

팁:

Tekla Structures - 설정Tekla Structures - 시작 창에서 선택하거나 채울 항목을 잘 모를 경우, 아이콘 위에 마우스 포인터를 올려 놓으면 도구 설명이 표시됩니다.

사용자 고유의 환경 생성: 빈 프로젝트

빈 프로젝트는 매개변수 프로파일, 정의되지 않은 볼트, 재질 및 철근 등급, 기본 도면 레이아웃과 같은 일반적인 내용만 포함하는 Tekla Structures 환경입니다. 빈 프로젝트를 사용하여 지역, 회사 또는 프로젝트에 특정한 설정, 도구 및 정보를 수집할 수 있습니다. Tekla Structures 설치에는 항상 빈 프로젝트가 포함되어 있습니다.

빈 프로젝트에 내용 다운로드 및 설치

Tekla Warehouse를 사용하여 내용을 빈 프로젝트에 다운로드하고 설치할 수 있습니다. 예를 들어 모든 환경과 제조업체마다 특정한 컬렉션에 걸쳐 Tekla Warehouse에서 프로파일, 재질 등급, 볼트, 철근, 컴포넌트, 응용 프로그램 및 템플릿을 다운로드하고 자신의 요구에 적합하게 조합할 수 있습니다.

프로젝트 이전과 도중에 모두 Tekla Warehouse에서 내용을 다운로드하고 설치할 수 있습니다. 프로젝트를 시작하기 전에 프로젝트 및 회사 지정 폴더에 내용을 설치할 수 있습니다. 프로젝트 도중에는 모델 폴더에 내용을 설치할 수 있습니다.

Tekla Structures 설정 확인 또는 변경

모델을 닫을 필요 없이 언제든지 현재 Tekla Structures 설정(환경, 역할 및 구성)을 확인할 수 있습니다.

  1. 파일 메뉴에서 설정을 클릭하고 라이선스 영역으로 아래로 스크롤합니다.

    현재 설정이 표시됩니다.

  2. 필요한 경우 설정을 변경합니다.

    변경 후 Tekla Structures를 다시 시작해야 할 수도 있습니다.
