멀티 시트로 인쇄(기존 인쇄)

도면이 매우 큰 경우에는 멀티 시트에 인쇄할 수 있습니다. 스케일 설정이 올바르면 Tekla Structures가 필요한 시트 양을 자동으로 계산합니다.

아래 지침은 프린터 카탈로그 프린터 인스턴스를 사용하여 인쇄할 때 적용됩니다. 즉, 파일 메뉴 > 설정 > 고급 옵션 > 인쇄에서 고급 옵션 XS_USE_OLD_PLOT_DIALOGTRUE로 설정했음을 의미합니다.

여러 시트로 인쇄하기 전에 도면 레이아웃이 여러 개의 작은 시트에 인쇄하는 기능을 지원하는지 확인하십시오. Tekla Structures에서는 인쇄 출력에 5mm의 여백을 자동으로 추가합니다.

또한, 여러 시트로 인쇄하기 위해 프린터 인스턴스를 올바르게 설정했는지 확인하십시오.

  1. 도면을 엽니다.
  2. 파일 메뉴에서 도면 인쇄를 클릭합니다.
  3. 도면 인쇄 대화 상자에서 사용할 프린터 인스턴스를 선택합니다.
  4. 여러 시트에 인쇄 옵션을 선택합니다.
  5. 스케일에서 스케일 = 1을 설정합니다. 이렇게 하면 스케일이 보존됩니다. 시트 수는 반올림됩니다.

    여러 시트에 인쇄할 때 자동을 사용하지 마십시오.

    Tekla Structures에서 도면 인쇄에 필요한 시트의 양을 계산합니다.

  6. 필요한 경우 다른 인쇄 설정을 수정하고 인쇄물에 프레임과 접힘 표시를 추가합니다.

    방향자동으로 설정하면 Tekla Structures가 인쇄되는 시트 수가 가장 적은 방향을 선택합니다.

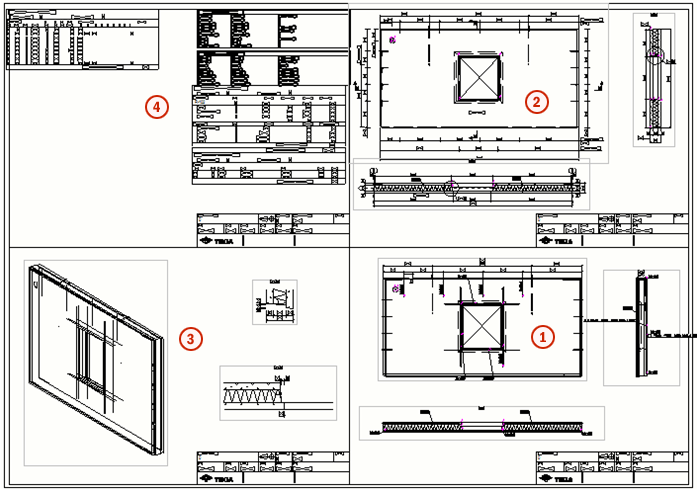

Tekla Structures에서 도면이 여러 시트로 인쇄되는데, 하단 오른쪽 모서리가 먼저 인쇄되고 상단 왼쪽 모서리가 마지막으로 인쇄됩니다(아래 예에서 번호가 매겨진 시트 참조).

각각 더 작은 크기의 시트에 대한 도면 프레임 및/또는 제목 블록을 설정하려면 아래 예에 표시된 것처럼 적당한 테이블 레이아웃을 사용해야 합니다.

팁:

더 작은 시트에서 배제되는 테두리를 설정하려면 고급 옵션 XS_PRINT_MULTISHEET_BORDER를 사용합니다.
