XS_SECTION_SYMBOL_RIGHT_ARROW_SYMBOL
고급 옵션 대화 상자의 범주: 도면 속성
Tekla Structures가 단면 오른쪽 끝에서 단면 기호에 사용하는 사용자 지정 화살표 기호를 정의할 때 사용합니다. 사용자 지정 화살표 기호를 사용하려면 단면 기호 속성 대화 상자의 오른쪽 기호 목록에서 사용자 지정을 선택합니다.
기본적으로 Tekla Structures는 sections.sym 파일(보통 ..\environments\common\symbols\ 폴더에 위치)에서 기호 번호 0
를 사용합니다. 다른 기호를 사용하려면 기호 파일 이름을 먼저 입력한 후 @ 기호와 기호 번호를 입력합니다(예: sections@0).

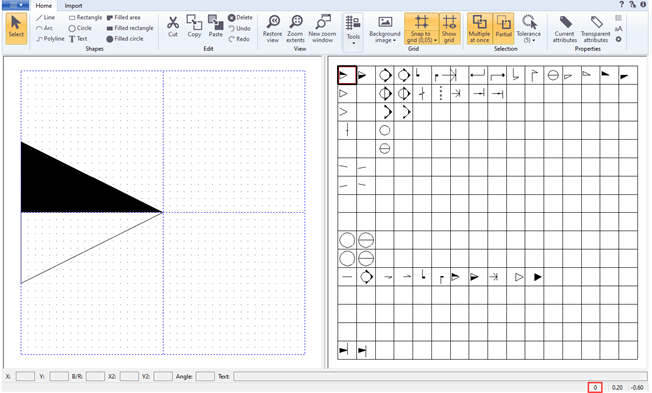

다음은 기호 편집기에서 선택한 기호입니다.
기호 편집기를 열려면 를 클릭합니다. 여기에서 다양한 기호 파일을 열어 포함된 기호와 그 번호를 확인할 수 있습니다.
기호에 대한 자세한 내용은 도면에 기호 추가를 참조하십시오.
이 고급 옵션은 모델에 따라 다르며 설정은 옵션 데이터베이스에 저장됩니다.
