형상 카탈로그 및 형상 클리너 개선 사항
Tekla Structures 2023에서 형상 카탈로그 대화 상자에 두 개의 리본 버튼을 새로 도입했습니다. 바로 그룹 공유 및 속성 추가입니다.
형상 클리너 응용 프로그램에는 형상의 가장자리를 표시하거나 숨기는 데 유용한 새로운 설정이 있습니다.
다른 사용자와 형상 그룹 공유
Tekla Structures 관리자 또는 메인 사용자인 경우, 프로젝트에서 형상을 그룹으로 구성했을 수 있습니다. Tekla Structures 2023에서는 사용자 정의 그룹이 시스템 그룹이 되어 공유 모델의 모든 사용자가 사용할 수 있도록 그룹 구조를 쉽게 공유할 수 있습니다.
형상 카탈로그 리본에서
그룹 공유을 클릭하여 현재 열려 있는 Tekla Model Sharing 모델에서 모든 사용자와 그룹 구조를 공유합니다.
공유 모델의 다른 사용자는 다음에 변경 내용을 가져올 때 공유된 그룹을 볼 수 있습니다.
형상에 새 사용자 정의 속성 추가
이제 형상 카탈로그에 기본적으로 표시되는 형상 속성 외에도 선택한 형상에 사용자 정의 속성을 추가할 수 있습니다.
형상 카탈로그 리본에서
속성 추가를 클릭하여 하나 이상의 선택한 형상에 대해 새 속성을 정의합니다.
선택한 형상의 사용자 정의 속성은 태그 앞 형상 카탈로그 대화 상자 및 형상 선택 대화 상자의 속성 목록 끝에 표시됩니다.
나중에 사용자 정의 속성을 수정하거나 삭제해야 하는 경우 속성 목록에서 속성을 선택하고 속성 이름 옆에 있는
또는
를 클릭합니다.
제한 조건: 형상의 사용자 정의 속성은 레포트에 표시할 수 없습니다.
그룹 간 형상 이동 및 복사
다른 그룹으로 형상을 이동 또는 복사할 때 선택한 형상을 대상 그룹으로 드래그하는 방법 외에도 새 대화 상자를 사용하여 형상의 그룹을 선택할 수 있습니다. 필요한 경우 그룹으로 이동 및 그룹으로 복사 대화 상자에서 형상의 새 그룹 또는 하위 그룹을 생성하는 버튼을 클릭할 수도 있습니다.
형상 속성에 표시되는 단위
이제 형상 카탈로그 및 형상 선택 대화 상자 오른쪽의 속성 목록에서 형상 속성 값과 사용자 정의 속성 값 옆에 단위가 표시됩니다. 옵션 대화 상자에서 단위 및 소수 설정에 따라 면적, 길이, 부피 및 중량의 단위가 표시됩니다.
형상 클리너 개선 사항

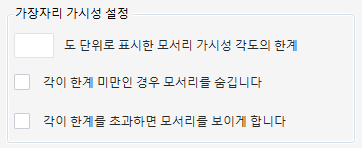

이제 형상 클리너 응용 프로그램을 사용하여 인접 면 사이의 임계값 각도를 정의하여 형상에서 형상 가장자리의 가시성을 조정할 수 있습니다. 가장자리를 표시하거나 숨길 수 있습니다.
각 형상의 가장자리 가시성 조정은 형상 클리닝의 다른 결과와 함께 형상 지오메트리 파일(.tez)에 저장됩니다.
보이거나 보이지 않는 가장자리가 너무 많은 형상은 단지 표면상의 문제가 아니라 해당 형상을 사용하여 생성되는 아이템에서 다양한 Tekla Structures 기능의 작동 방식에 영향을 줄 수 있습니다. 예를 들어 복잡한 형상에 가장자리를 너무 많이 표시하는 경우 철근 집합 생성이 실패할 수 있습니다.
