철근 개선사항
Tekla Structures 2023에서는 철근 형상 관리자의, 그리고 철근 집합과 관련된 철근 형상 인식 기능이 개선되었습니다.
철근 개선 사항 일부는 Tekla Structures 2022 서비스 팩에서 먼저 도입되었습니다.
철근 형상 인식 및 철근 형상 관리자의 개선 사항
Tekla Structures 2023에는 철근 형상 인식에 변경 사항이 있습니다. 이제 철근 굽힘 형상을 인식할 수 있고 복잡한 지오메트리가 포함된 콘크리트 구조물의 철근에 알맞은 형상 코드를 할당할 수 있습니다. 이전에 인식된 폴리라인과 심지어 폴리 커브가 이를 테면 부재의 곡선형 면을 따르는 철근에 대해 복잡한 굽힘 형상을 생성할 수도 있습니다. Tekla Structures 2023에서는 모든 철근이 직선형 레그 및 곡선형 레그를 포함할 수 있는 폴리 커브 지오메트리로 인식됩니다. 호가 직선형 레그와 결합된 경우도 호로 인식됩니다.
또한 Tekla Structures 2023에서는 가능한 경우 인식된 철근 형상이 사전 정의된 굽힘 형상 중 하나와 일치하도록 형상 인식 설정에 따라 복잡한 철근 형상을 단순화할 수 있습니다.
Tekla Structures는 철근 형상 관리자에서 선택된 모델 철근 또는 굽힘 형상의 미리 보기에 인식된 철근 지오메트리에 대한 설명과 굽힘 및 호의 개수를 표시합니다. 마우스 포인터를 텍스트 위로 가져가면 선택한 철근에 사용 중인 허용오차 값과 기타 속성이 도구 설명에 표시됩니다. 인식 프로세스에서 철근 지오메트리가 단순화된 경우 (단순화)가 설명 텍스트 옆에 표시되고 도구 설명에 단순화 결과가 표시됩니다.
새로운 폴리 커브 철근 지오메트리는 내보내기에 사용되지 않습니다.
철근 형상 인식의 새 고급 옵션
다음의 새 고급 옵션은 철근 형상 인식에 사용되는 허용오차 설정의 기본값을 정의합니다.
-
XS_REBAR_RECOGNITION_CURVE_TOLERANCE는 곡선 여유치의 기본값을 설정함
-
XS_REBAR_RECOGNITION_EXTRA_POINT_SHORTENING는 추가 점 단축의 기본값을 설정함
-
XS_REBAR_RECOGNITION_MAXCURVE는 굽힘이 필요한 최대 곡선 반경의 기본값을 설정함
필요한 경우 철근 카탈로그(rebar_database.inp)에서 철근 정의를 수정하여 또는 개별 철근 객체의 형상 인식 사용자 정의 속성을 사용하여 이러한 기본값을 재정의할 수 있습니다.
철근 카탈로그 및 사용자 정의 속성의 인식 설정

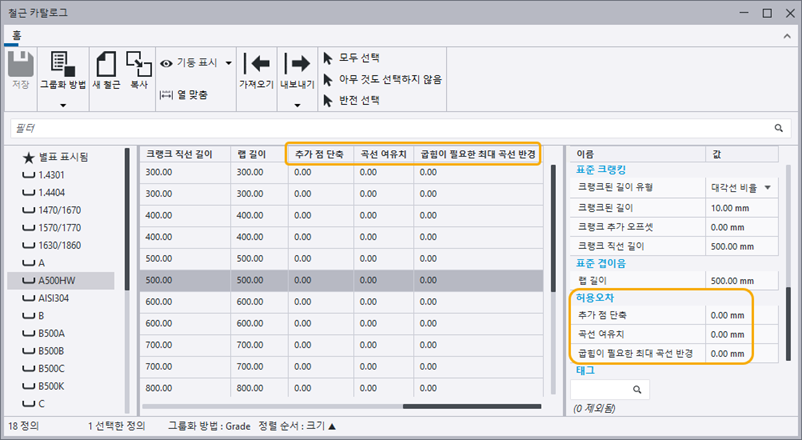

추가 점 단축 및 곡선 허용오차가 철근 형상 관리자 대화 상자(허용오차 탭)에서 철근 카탈로그로 이동되었습니다. 또한 철근 객체의 형상 인식 사용자 정의 속성에서도 사용할 수 있습니다.
굽힘이 필요한 최대 곡선 반경은 철근 카탈로그 및 형상 인식 UDA의 새 허용오차 설정이며, MAXCURVE는 철근 형상 관리자의 굽힘 형상 규칙에 사용되는 새 매개변수입니다. 이 설정을 사용하여 현장에 공급하기 전 (곡선형 철근 또는) 철근의 곡선형 세그먼트에 굽힘이 필요한지 여부를 정의할 수 있습니다. 호의 내부 반경이 철근의 굽힘이 필요한 최대 곡선 반경 값을 초과하는 경우에는 곡선형 세그먼트가 직선형 레그로 인식됩니다(또는 철근이 직선입니다).
또한 철근 객체에 새 사용자 정의 속성 직선 철근으로 인식(RSR_FORCE_STRAIGHT)을 사용할 수 있습니다. 이 속성을 사용하면 모델에서 굽은 경우에도 개별 철근 객체를 Tekla Structures에서 직선 철근으로 인식하도록 할 수 있습니다.
제거된 설정
-
이전의 추가 점 최대 각도 설정이 철근 형상 관리자 대화 상자(허용오차 탭)에서 제거되었습니다.
-
고급 옵션
XS_REBAR_COMBINE_BENDINGS_IN_EVALUATOR및XS_REBAR_USE_POLYCURVES_IN_EVALUATOR가 제거되었습니다.
철근 형상 관리자의 기타 개선 사항
-
철근 형상 관리자에서 템플릿 속성
USAGE및USAGE_VALUE를 이제 굽힘 형상 규칙의 사용자 정의 속성으로 사용할 수 있습니다.
철근 집합 철근의 연결 변경 사항
-
철근 집합 철근을 콘크리트 부재에 자동 연결하는 기능이 Tekla Structures 2022 SP2 및 SP4에서 개선되었습니다.
-
Tekla Structures 2022 SP1에서 부재에 연결 및 부재에서 분리 명령이 속성 변경자 컨텍스트 메뉴에 추가되었습니다. 이 명령을 사용하면 속성 변경자와 엇갈리는 철근 집합 철근을 콘크리트 부재에 수동으로 연결할 수 있습니다.
-
이제 철근 집합에 부재에 연결 명령을 사용할 때 이전 버전보다 성능이 향상되었습니다. 이전에는 현재 존재하는 철근 집합 철근만 부재에 연결되었습니다. 나중에 철근 집합에 많은 철근이 추가되는 경우에는 추가된 철근을 연결하기 위해 명령을 다시 사용해야 했습니다. Tekla Structures 2023에서는 명령을 다시 실행하지 않아도 철근 집합에 추가된 철근이 자동으로 연결됩니다.
