Tekla Structures

인쇄 개선사항

Tekla Structures 2023에는 인쇄를 다양하게 제어할 수 있는 중요한 개선 사항이 몇 가지 있습니다.

도면 일괄 인쇄 워크플로 향상

다수의 도면을 한 번에 인쇄하는 프로세스가 더욱 안정화되었으며 인쇄를 보다 다양하게 제어할 수 있습니다. 인쇄할 도면 목록에 넘버링 또는 업데이트가 필요한 도면이 포함된 경우 이제 인쇄를 시작하기 전에 해당 내용이 별도의 대화 상자에 표시됩니다. 이렇게 하면 중단이 생길 수 있는 도면 작업을 이미 선택했기 때문에 모든 도면을 한 번에 인쇄할 수 있으며, 원할 경우 야간 인쇄도 가능합니다.

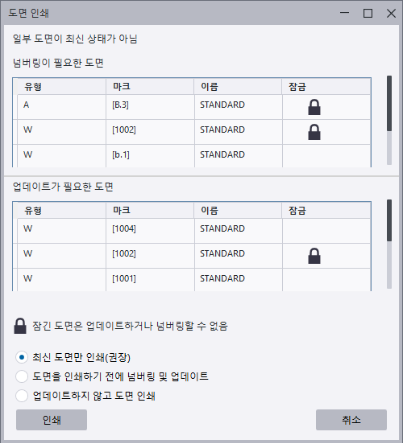

도면을 인쇄하려면 문서 관리자에서 원하는 도면을 선택하고 인쇄(P)를 클릭합니다. 넘버링하거나 업데이트해야 할 도면을 선택한 경우 새 대화 상자가 표시됩니다. 다음 옵션 중 하나를 선택합니다.

  • 최신 도면만 인쇄(권장) 옵션이 기본 값입니다.
  • 도면 인쇄 전 넘버링 및 업데이트
  • 업데이트하지 않고 도면 인쇄
  • 전체 프로세스 취소

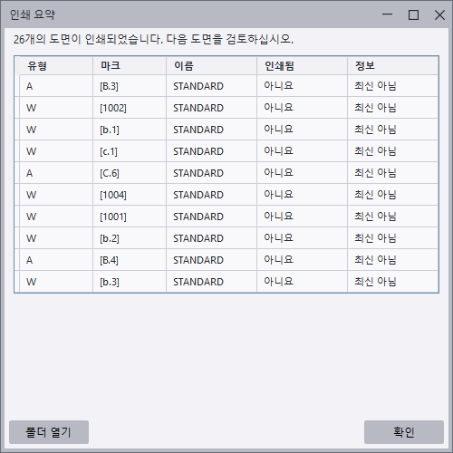

인쇄를 클릭하면 인쇄 결과와 주의가 필요한 도면을 보여주는 요약 내용이 표시됩니다.

주: 잠긴 도면은 업데이트하거나 넘버링할 수 없습니다.

다중 바이트 문자 인쇄

PDF로 인쇄할 때, 예를 들어, 마크에서 유니코드 문자에 대해 필요한 다중 바이트 문자를 포함하는 올바른 글꼴을 선택할 경우 이제 해당 글꼴을 삽입하지 않더라도 글꼴이 올바르게 표시됩니다. 선택한 글꼴에 텍스트의 모든 문자가 포함되어 있지 않은 경우 새 고급 옵션 XS_DEFAULT_UNICODE_FONT_DRAWING_PRINTING에 정의된 글꼴이 사용됩니다. 기본값은 Arial Unicode MS입니다. 이 글꼴은 기본적으로 컴퓨터에 설치되어 있지 않을 수도 있으며, 설치해야 할 수 있습니다. 또한 필요한 문자와 컴퓨터에 설치된 문자를 포함하는 다른 글꼴을 정의할 수도 있습니다.

이전:

이후:

기타 인쇄 관련 개선 사항

  • 이전에는 Tekla Structures가 항상 기본 용지함에서 인쇄했습니다. 이제 프린터 속성에서 용지함을 변경할 수 있으며 용지함 선택 내용이 저장됩니다. 바이패스 용지함 사용도 지원됩니다.

  • PDF-Xchange 프린터를 사용하는 워터마크 인쇄가 다시 적용됩니다. 워터마크 인쇄에 대한 자세한 정보는 도면에 워터마크를 추가하는 방법을 참조하십시오.

  • 도면 파일 이름에 잘못된 문자가 있는 경우 파일을 인쇄할 수 없었습니다. 이와 같은 경우, 적용된 고급 옵션에 포함된 새로운 줄 문자 "\n"로 인해 문제가 발생했습니다. 현재 Tekla Structures에서 밑줄로 대체하는 문자 목록이 확장되었습니다. 이제 새로운 줄 문자가 "_"로 대체되어 PDF 생성이 가능합니다. Microsoft '파일, 경로 및 네임스페이스 명명'(http://msdn.microsoft.com/en-us/library/aa365247.aspx)에서 제공하는 파일 명명 규칙을 확인하십시오.

  • 굵은 글꼴을 사용하여 레포트를 인쇄하는 것이 다시 가능해졌습니다.

  • 이제 Tekla Structures 2017 이후부터 스냅샷이 작동합니다. 이전에는 이전 스냅샷을 변환하지 않아 최신 Tekla Structures 버전에서 기존 스냅샷을 열 수 없었습니다.

  • 이제 스냅샷, 미리 보기 및 인쇄의 위치가 올바르게 작동합니다.
