빌딩 객체(부재, 인접 부재, 볼트, 표면처리, 접합, 철근 및 인접 철근)에 대한 자동 마크를 설정하고 나중에 사용할 수 있도록 속성 파일에 마크 속성을 저장할 수 있습니다.

1. 도면 및 레포트 탭에서 도면 속성을 클릭하고 도면 유형을 선택합니다.
2. 필요한 도면 속성과 최대한 가까운 도면 속성을 로드합니다.
3. 도면 유형에 따라 다음 중 한 가지를 실행합니다.

   도면 유형	자동 마크 추가

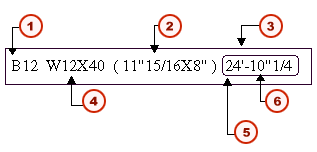

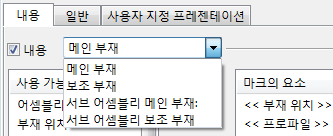

   단품도면, 조립도면, 콘크리트 부재도면:	왼쪽 옵션 트리에서 뷰 생성을 클릭하여 변경할 뷰와 속성을 선택한 후 뷰 속성을 클릭합니다. 수정할 마크 유형을 클릭합니다(예: 부재 마크). 일부 마크의 경우, 마크를 정의할 객체를 목록에서 선택해야 합니다. 예를 들어 부재 마크의 경우, 메인 및 보조 부재, 하위 어셈블리 메인 및 보조 부재에 대해 각각 독립적으로 부재 마크 설정을 정의할 수 있습니다. 사용 가능한 요소 목록에서 요소를 두 번 클릭하여 마크에 요소를 추가합니다. 요소 모양(프레임, 글꼴)을 수정합니다. 길이, 높이, 간격 및 직경 요소의 경우 단위 및 형식도 조정할 수 있습니다. 위로 이동 및 아래로 이동 버튼을 사용하여 원하는 순서대로 요소를 배치하십시오. 내용 및 일반 탭에서 모양, 배치, 가시성 설정을 수정합니다. 예를 들어 지시선을 조정합니다. 상단의 상자에 속성 파일 이름을 입력하고 저장을 클릭하여 뷰 속성을 저장합니다. 닫기를 클릭하여 도면 속성으로 돌아갑니다.
   기본도면:	수정할 마크 유형을 클릭합니다(예: 부재 마크...). 일부 마크의 경우, 마크를 정의할 객체를 목록에서 선택해야 합니다. 예를 들어 부재 마크의 경우, 메인 및 보조 부재, 하위 어셈블리 메인 및 보조 부재에 대해 각각 독립적으로 부재 마크 설정을 정의할 수 있습니다. 사용 가능한 요소 목록에서 요소를 두 번 클릭하여 마크에 요소를 추가합니다. 요소 모양(프레임, 글꼴)을 수정합니다. 길이, 높이, 간격 및 직경 요소의 경우 단위 및 형식도 조정할 수 있습니다. 위로 이동 및 아래로 이동 버튼을 사용하여 원하는 순서대로 요소를 배치하십시오. 내용 및 일반 탭에서 모양, 배치, 가시성 설정을 수정합니다. 예를 들어 지시선을 조정합니다. 상단의 상자에 속성 파일 이름을 입력하고 다른 이름으로 저장을 클릭하여 마크 속성을 저장합니다. 하위 대화 상자에서 확인을 클릭하여 변경 사항을 저장한 후 하위 대화 상자를 닫고 도면 속성으로 돌아갑니다.

4. 저장을 클릭하여 도면 속성을 저장한 다음 확인을 클릭하고 도면을 생성합니다.
