모델 변경 내용의 자동 저장 간격은 이전처럼 명령 개수가 아닌 시간을 기준으로 합니다.

자동 저장 간격은 일반 설정의 파일 > 설정 > 옵션에서 설정됩니다.

이전에는 첫 번째 상자에 입력한 숫자가 Tekla Structures가 모델을 저장하기 이전에 사용자가 실행해야 하는 명령 개수였습니다.

이제 첫 번째 상자에 입력하는 숫자는 Tekla Structures에서 모델을 저장하는 시간 간격(분)입니다. 기본 값은 15분이며, 이후 Tekla Structures에서 사용자의 작업을 자동 저장합니다. 최소 시간 간격은 2분입니다.

자동 저장 간격 중 모델에 변경 사항이 없는 경우 자동 저장은 트리거되지 않습니다.

개선된 분할 명령은 Tekla Structures 2021 SP1에서 도입되었습니다.

이제 모델에서 플레이트와 슬래브를 더욱 쉽게 분할할 수 있습니다. 이제 분할을 위해 폴리곤을 사용하거나 작업 평면을 전환할 필요가 없습니다.

플레이트 또는 슬래브 분할 방법:

1. 편집 탭에서 분할을 클릭합니다.

2. 분할할 플레이트 또는 슬래브를 선택합니다.

   벤트 플레이트와 로프팅 플레이트, 로프팅 슬래브는 분할할 수 없습니다.

3. 분할선을 통과시킬 점들을 선택합니다.

   플레이트 또는 슬래브의 가장자리에서 첫 번째 점과 마지막 점을 선택합니다.

   모따기, 컷부 또는 개구부를 포함한 영역은 분할할 수 없습니다. 이러한 영역에서 점을 선택하려고 하면 분할선의 미리 보기가 빨간색으로 바뀌며, 분할을 할 수 없음을 의미합니다.

• 고급 옵션 XS_DRAW_BOLTS_3D_IN_BOLT_LAYER를 TRUE(기본값)로 설정한 경우, 볼트를 렌더링된 솔리드 객체로 표시하는 모델 뷰(정확함 표시 옵션 사용)가 열리는 속도와 업데이트 속도가 빨라집니다. 이러한 성능 향상은 철골 구조가 포함된 대형 모델에서 특히 유용합니다.

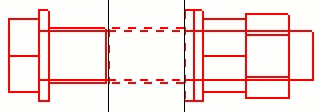

• 볼트에 너트가 2개 있는 경우 정확한 솔리드 표시를 사용하면 모델 및 도면에서 두 번째 너트가 30도 회전되어 표시됩니다.



어셈블리로 만들기 명령은 명령의 목적을 명확하게 하기 위해 이름을 하위 어셈블리로 연결로 변경하였습니다.

이 개선 사항은 Tekla Structures 2021 SP5에서 이미 도입되었습니다.

속성 창에서 객체 속성을 복사하기 시작하면 이제 모든 속성이 항상 선택됩니다. 속성을 복사할 객체를 선택하면 모든 속성 필드의 확인란이 표시되며, 소스 객체와 대상 객체에서 값이 동일한 속성을 제외하고 복사할 속성을 변경할 수 있습니다.

이제 대상 객체 속성에서 속성 옆의 확인 표시를 지우거나 선택하여 복사된 새 값과 원래 값 사이에서 전환할 수 있습니다.

Tekla Structures 2022에서는 형상 상단 값을 특별히 설정하지 않은 경우 형상 상단 면 표시 명령 사용 시 부재의 정면인 기본 면을 강조 표시합니다. 이전에는 수동으로 설정한 부재 면만 강조 표시했습니다.

이제 펼친 솔리드를 부재에 생성할 수 없는 경우 모델 진단 명령에서 레포트됩니다. 많은 레포트 속성(LENGTH 등)이 펼친 부재 솔리드를 사용하여 계산되므로 모델에서 이러한 솔리드를 찾아 수정하는 것이 중요합니다.

이제 사용자 컴포넌트 편집기에서 기둥 및 보 변형 속성 캠버링, 단축, 끝 1의 뒤틀림 각도 및 끝 2의 뒤틀림 각도를 매개변수화할 수 있습니다.

입력 지점이 2개인 사용자 컴포넌트의 경우 이제 입력 지점에 사용할 수 있는 직접 수정 핸들이 생겼습니다.

이제 객체 조회 명령을 사용하여 용접을 조회할 때 비현실적으로 멀리 떨어진 용접 이음이 감지됩니다. 이제 오류 코드 목록에 새로운 오류 코드 E7: Weld seams are far apart from each other가 포함됩니다.

목록에 켜거나 끌 수 있는 명령이 포함된 경우 리본 드롭다운 목록 동작이 변경되었습니다. 이제 이러한 명령 상태 간 전환 시 리본 드롭다운 목록이 그대로 열려 있습니다.

이제 사전 정의된 재질과 해당 색상 및 투명도 정보를 ..\TeklaStructures\​<version>\​bin\​applications\​Tekla\​Tools\​TrimbleConnectVisualizer\​TrimbleConnectVisualizer_Data\​StreamingAssets 폴더에 저장된 materials_ifc.xml 파일에서 읽어옵니다. 이전에는 MaterialTypes.ini 파일에서 재질 정보를 읽어왔습니다.
