IFC 개선사항

Tekla Structures 버전 2022에서는 IFC 엔터티를 보다 효과적으로 제어하며 사용자가 IFC4 내보내기에 포함할 객체를 필터링할 수 있습니다. 속성 집합 정의 대화 상자 및 기능의 개선 사항 덕분에 이제 IFC 내보내기의 속성 집합 정의가 더욱 쉬워지고 신뢰도가 높아졌습니다. IFC 객체 변환과 IFC4 참조 모델 삽입에도 몇 가지 개선 사항이 있습니다. 이제 IFC4 내보내기에서 교량이 지원됩니다.

IFC 엔터티 제어 기능 향상

IFC4 내보내기에서 IFC 엔터티 정의의 정확도 증가

이제 IFC4 형식으로 정보를 내보낼 때 객체 유형을 보다 다양하게 제어하여 작업공정을 지원할 수 있습니다. 새로 생긴 사전 정의된 하위 유형 및 사용자 정의 하위 유형을 사용하여 필요한 IFC 엔터티를 더욱 정밀하게 정의할 수 있습니다.

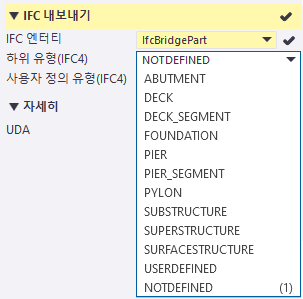

예를 들어 Tekla Structures 모델에 기본 어셈블리가 있는 경우 엔터티 유형을 이전처럼 IfcBridgePart로 정의할 수 있으며, 또한 이제는 보다 구체적일 수 있고 사용 가능한 사전 정의된 하위 유형 중에서 하위 유형(IFC4)을 선택하거나, 또는 USERDEFINED를 선택한 다음 자유 텍스트의 사용자 정의 유형(IFC4)에 원하는 유형을 입력할 수 있습니다(예: 교량 부재).

속성 창으로 이동된 IFC 엔터티

IFC 엔터티가 이전에는 모델 객체에 대한 사용자 정의 속성 대화 상자에 위치했으나, 이제 모델 객체에 대한 속성 창의 IFC 내보내기 섹션에 위치하여 접근이 더욱 용이해졌습니다.

IFC 엔터티 및 IFC 내보내기에 대한 자세한 정보는 Tekla Structures 모델 또는 선택한 모델 객체를 IFC 파일로 내보내기를 참조하십시오.

IFC4 내보내기에서 교량 지원

  • IFC4 내보내기에 교량 뷰 내보내기가 추가되었습니다. 교량 뷰 내보내기의 주 목적은 Tekla Structures를 교량 건설로 확장하는 것입니다. 교량 IFC 파일은 IFC4.3 스키마를 기반으로 합니다.

  • 교량 뷰 옵션이 IFC4 내보내기 대화 상자의 유형 내보내기 목록에 추가되었습니다.

  • 새로운 사용자 정의 속성인 IFC_BRIDGE가 프로젝트 속성에 추가되었습니다.

  • 또한 새로운 IFC 엔터티 유형인 IfcBridgePart도 있으며, 교량 어셈블리 매핑에 사용할 수 있습니다.

IFC 속성 집합 개선 사항

속성 집합 정의 대화 상자가 개선되었습니다. 새 속성 집합 정의와 속성 집합 편집 및 삭제가 변경되어 이제 새 드롭다운 목록에서 원하는 IFC 엔터티 유형을 선택하여 선택한 유형의 엔터티만 표시할 수 있습니다.

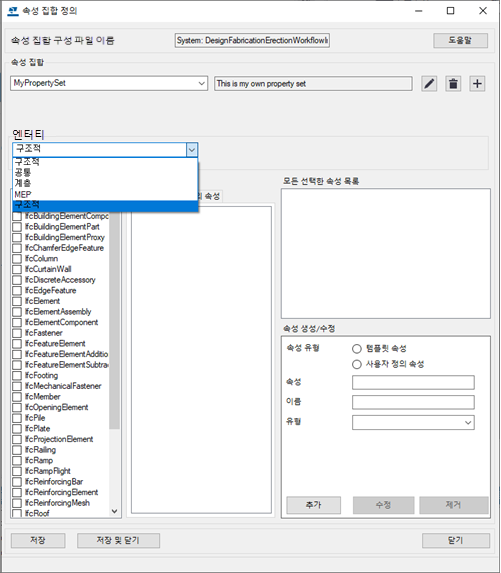

속성 집합 정의 대화 상자 개선 사항

  • 속성 집합 구성 파일 이름은 파일 이름 필드의 새 이름입니다. 현재 작업 중인 구성 파일의 이름을 표시합니다.

  • 속성 집합 작업에 사용할 수 있는 새로운 버튼이 있습니다.

    • 는 선택한 속성 집합의 이름 및 설명을 편집할 수 있는 또 다른 대화 상자를 엽니다.

    • 는 구성 파일에서 선택한 속성 집합을 삭제합니다. 사용자가 삭제를 확정해야 합니다.

    • 는 선택한 구성 파일에서 새 속성 집합을 생성할 수 있는 또 다른 대화 상자를 엽니다.

  • 엔터티 드롭다운 목록을 이용하면 IFC 엔터티 유형 범주를 선택할 수 있습니다. 범주를 선택하면 관련 IFC 엔터티가 엔터티 유형 선택 목록에 표시됩니다.

    구조적

    공통

    계층

    MEP

    구조적: 기본 엔터티 유형 범주입니다.

주:

이전 Tekla Structures 버전에서 추가 속성 집합을 생성한 경우에는 새로운 구조 엔터티 유형 범주에 있는 IFC 객체 유형에 해당하는 속성 집합만 Tekla Structures 2022에서 사용할 수 있습니다. 기타 엔터티 유형 범주에 위치한 객체 유형에 해당하는 속성 집합(예: 공통의 IfcCovering)은 다시 생성해야 합니다.

속성 집합 정의에 대한 자세한 내용은 IFC 내보내기를 위한 추가 속성 집합 정의를 참조하십시오.

기타 속성 집합 개선 사항

  • 이제 속성 집합 비교 허용 오차 속성(.rmct) 및 비교 집합 속성(.rmcs)을 XS_FIRMXS_PROJECT에서 읽어올 수 있습니다.

  • 이제 objects.inp에서 부재에 대해 정의된 사용자 정의 속성이 속성 집합 정의 대화 상자에 표시되고 선택 가능해졌습니다.

  • IfcRoof, IfcRamp 및 IfcStair 속성 집합 정의는 IfcElementAssembly도 포함하지 않으면 IFC 내보내기에 포함될 수 없습니다. 현재 수정되었습니다.

    이 개선 사항은 Tekla Structures 2021 SP1에서 이미 도입되었습니다.

  • 이제부터 IFC2X3 내보내기에서 철골 보조 객체를 IfcDiscreteAccessory로 내보낼 수 없습니다. .ini 파일(예: teklastructures.ini)에서 새로운 고급 옵션 XS_IFC2X3_EXPORT_SECONDARY_AS_DISCRETEACCESSORYTRUE로 설정하여 이전 범주화를 강제할 수 있습니다.

    이 개선 사항은 Tekla Structures 2021 SP1에서 이미 도입되었습니다.

  • 이전에는 추가 속성 집합 정의에 규칙이 포함된 경우 속성 집합이 IFC4 내보내기에 기록되지 않았습니다. 이제 IFC4 내보내기에서도 추가 속성 집합 정의에 규칙을 사용할 수 있습니다.

기타 IFC 내보내기 개선 사항

  • IFC 내보내기는 이제 XS_MESSAGES_PATH 고급 옵션에 언급된 모든 폴더의 변환 문자열을 사용합니다.

  • IFC2x3 내보내기: 출력 파일 폴더 경로에 최대 247자까지 포함할 수 있습니다. 이전에는 72자까지 지원되었습니다.

IFC 객체 변환

UDA 매핑

  • 이제 속성을 UDA로 복사 대화 상자의 속성 IFC 객체 변환 설정 상자에서 속성 집합 이름에 점(.)을 사용할 수 있습니다. 변환된 Tekla Structures 객체의 사용자 정의 속성으로 사용할 속성을 IFC 객체 속성 집합에서 복사할 수 있습니다.

  • 이제 IFC 속성 프로파일 이름 매핑에서 'EXTERNAL.profile name' 또는 'EXTERNAL.profilename' 사용을 지원합니다. 또한 이제 프로파일 이름, 설명, IFC 유형(유형), 객체 유형, 페이즈, 재질, 피니시, 프로파일 및 이름에 대해 제품 및 프로파일 속성 매핑에서 변환된 문자열을 사용할 수 있습니다. 예를 들어, 독일어 문자열 'EXTERNAL.Profilname'을 사용할 수 있고 정상적으로 적용됩니다.

IFC 객체 변환에 대한 자세한 정보는 IFC 객체를 기본 Tekla Structures 객체로 변환을 참조하십시오.

재질 매핑

이제 기존 재질에도 재질 매핑이 활성화됩니다. 이전에는 찾을 수 없는 재질에 대해서만 매핑이 적용되었습니다.

IFC4 참조 모델 삽입에서 기준점 지원

IFC4 스키마별 IfcMapConversion을 통해 IFC4 참조 모델 삽입에 기준점 사용에 대한 지원이 추가되었습니다.
