하나 이상의 뷰가 포함된 열린 도면의 도면 뷰에서 부재의 단면 뷰를 생성할 수 있습니다.

1. 단면 마크 속성을 먼저 설정합니다. 도면 탭에서 속성 > 단면 마크를 클릭합니다.
2. 단면 레이블, 컷 방향 기호 및 컷팅 선 속성을 수정합니다.
   자세한 내용은 단면 마크 속성 수정 및 뷰 레이블 및 뷰 레이블 마크 정의를 참조하십시오.
3. 그런 다음 단면 뷰 속성을 설정합니다. Shift 탭에서 뷰 키를 누른 채 단면 뷰를 클릭합니다.
4. 필요에 따라 뷰 속성을 수정합니다.
   자세한 정보는 도면 뷰 속성를 참조하십시오.

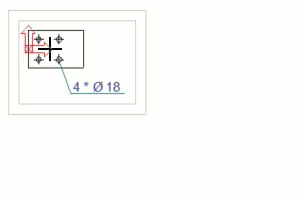

5. 두 점을 선택하여 단면 평면의 위치를 ​​정의합니다.

   직교 스냅을 활성화하면 점을 선택하기가 더 쉽습니다. 파일 메뉴에서 설정을 클릭하고 직교를 선택하거나 O를 누릅니다.

   보의 경우, 스냅 스위치 수직점에 스냅을 사용하여 보의 상단 선에 이어 보의 하단 선을 선택할 수도 있습니다.

6. 점 2개를 선택하여 컷 상자의 방향과 단면 뷰의 깊이를 정의합니다.

   컷 상자를 선택하면 약간 과장됩니다. 나중에도 뷰 깊이와 뷰 경계를 조정할 수 있습니다.

   단면의 방향은 단면 마크 화살표가 가리키는 방향입니다.

7. 단면 뷰의 위치를 ​​선택합니다.

   뷰 기호가 마우스 포인터를 따라 이동하여 단면 뷰를 배치하려는 위치를 확인할 수 있습니다.

   반대 방향의 깊이는 0입니다.

   Tekla Structures에서는 뷰 속성 및 단면 기호 속성의 현재 속성을 사용하여 단면 뷰를 만들고 원본 뷰에 단면 마크를 추가합니다. 뷰를 만든 후 속성을 변경할 수 있습니다. 열린 도면에서 뷰 속성을 수정하는 방법에 대한 자세한 정보는 뷰 속성 수정을 참조하십시오.

   팁:

   • 생성된 단면 뷰의 뷰 경계는 선택된 상태로 유지되며, 뷰 경계의 깊이와 높이를 드래그하여 조정할 수 있습니다.

   • 필요한 경우 단면 뷰의 보기 배율을 변경합니다. 뷰 프레임을 두 번 클릭하고 하단의 전환 스위치를 사용하여 다른 모든 선택을 취소하고 스케일 옵션만 선택한 후 스케일을 조정합니다.

   • 다른 뷰를 만들려면 단면 뷰 명령을 다시 시작합니다.

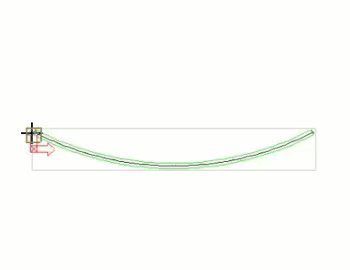

기존 도면 뷰의 곡선형 단면 뷰를 생성할 수 있습니다. 이 도구는 건물의 펼친 면을 시각화하거나 피복재를 관리하려는 경우 유용합니다.

1. 도면을 엽니다.
2. 단면 마크 속성을 먼저 설정합니다. 도면 탭에서 속성 > 단면 마크을 클릭합니다.
3. 단면 레이블, 컷 방향 기호 및 컷팅 선 속성을 수정합니다.
   자세한 내용은 단면 마크 속성 수정 및 뷰 레이블 및 뷰 레이블 마크 정의를 참조하십시오.
4. 단면 뷰 속성을 설정합니다. Shift를 누른 채 뷰 탭에서 곡선형 단면 뷰를 클릭합니다.
5. 필요에 따라 뷰 속성을 수정합니다.
   자세한 정보는 도면 뷰 속성를 참조하십시오.
6. 컷 평면에서 점 3개를 선택합니다.
7. 컷 상자를 나타내는 점 2개를 선택합니다.
8. 곡선형 단면 뷰의 위치를 나타내는 점 1개를 선택합니다.

   기호가 커서를 따라 이동하여 곡선형 단면 뷰를 배치하려는 위치를 확인할 수 있습니다.

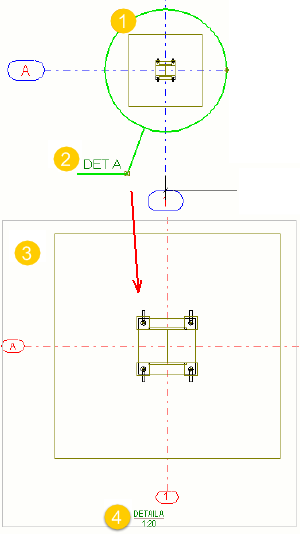

다른 뷰에 있는 기존 도면 뷰의 선택된 영역에서 상세 뷰를 생성할 수 있습니다. 상세 뷰의 스케일은 기본적으로 메인 뷰의 스케일과 동일하지만, 일부 환경에서는 상세 뷰의 스케일이 커집니다. 상세 뷰의 방향은 원본 뷰의 방향과 동일합니다. 상세 뷰 레이블 및 상세 마크를 생성하기 전에 도면 속성에서 시작 번호 또는 문자를 정의하십시오.

1. 도면을 엽니다.
2. 먼저 상세 마크 속성을 설정합니다. 도면 탭에서 속성 > 상세 마크를 클릭합니다.
3. 상세 기호 속성에서 상세 이름을 입력하고, 상세 뷰 레이블, 상세 경계 및 상세 마크 속성을 수정합니다.

   선택한 상세 경계의 형상은 상세의 영역을 선택하는 방식에 영향을 미칩니다. 속성에 대한 자세한 내용은 상세 마크 속성 수정을 참조하십시오.

   상세 기호를 사용자 지정 기호로 변경하려면 고급 옵션 XS_DETAIL_MARK_REFERENCE_SYMBOL을 사용하십시오.

4. 확인 또는 적용을 클릭합니다.
5. 그런 다음, 뷰 속성을 설정합니다. Shift 탭에서 뷰 키를 누른 채 상세 뷰를 클릭합니다.
6. 필요에 따라 뷰 속성을 수정합니다.
   자세한 정보는 도면 뷰 속성를 참조하십시오.
7. 확인 또는 적용을 클릭합니다.
8. 선택한 상세 경계 형상에 따라 다음 중 한 가지를 실행합니다.

   • 형상이 원인 경우 원의 중심점을 선택한 다음 원 위의 점을 선택합니다.

   • 형상이 직사각형인 경우 직사각형의 모서리 점을 선택합니다.

9. 상세 마크 위치를 선택합니다.
10. 상세 뷰 위치를 선택합니다.

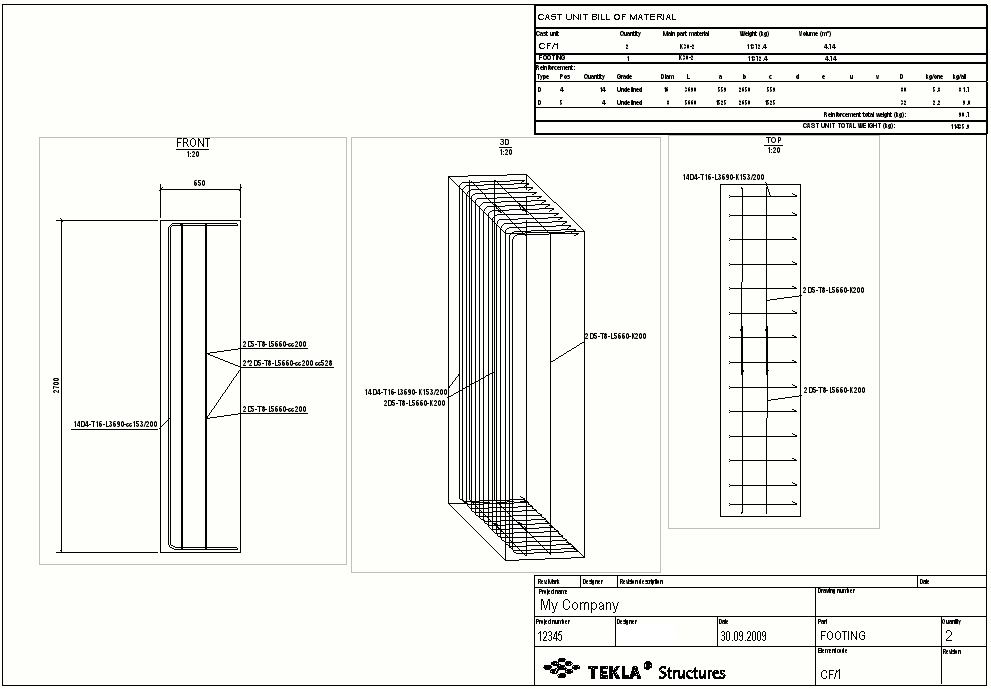

단품, 콘크리트 부재 또는 조립도면 내에 있는 부재의 추가 뷰를 생성할 수 있습니다. 부재 평면(정면, 상단, 배면, 하단 평면)을 선택하여 부재의 3D 뷰를 사용하거나 생성할 수 있습니다.

1. 도면을 엽니다.
2. 뷰 탭에서 부재의 뷰를 클릭하고 다음 중 하나를 선택합니다.
   • 정면
   • 상단
   • 뒤로
   • 하단
   • 3D 뷰

   Tekla Structures는 뷰 속성에서 현재 속성을 사용하여 뷰를 생성합니다. 평면에 이미 도면의 뷰가 있는 경우, 새 뷰가 생성되지 않습니다.

3. 새로운 뷰의 프레임을 두 번 클릭하여 뷰 속성을 열고 필요에 따라 속성을 수정합니다.

   예를 들어 3D 뷰의 경우 뷰 각도를 수정하고 싶을 수도 있습니다.

   자세한 정보는 도면 뷰 속성를 참조하십시오.

4. 수정을 클릭합니다.

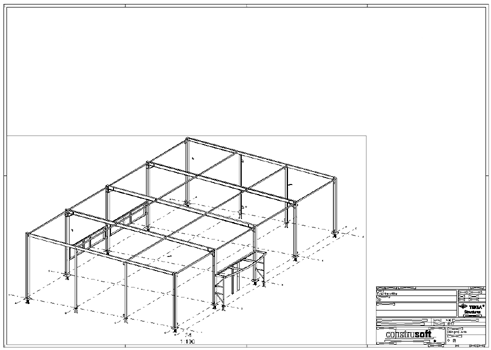

전체 모델 뷰의 도면 뷰를 생성하여 도면에 추가할 수 있습니다.

1. 도면을 엽니다.
2. 모델 뷰 목록 열기: 뷰 탭에서 모델 뷰 > 모델 뷰 목록을 클릭하고 목록을 열어둡니다.
3. 도면 뷰 속성을 설정합니다. Shift를 누른 채 뷰 탭에서 전체 모델 뷰를 클릭합니다.

   뷰 속성에 대한 자세한 내용은 도면 뷰 속성를 참조하십시오.

4. 뷰 속성(예: 뷰 스케일)을 수정하고 확인 또는 적용을 클릭합니다.
5. 모델 뷰 목록에서 모델 뷰를 엽니다.
6. 열려 있는 모델 뷰를 클릭합니다.

모델에서 선택한 영역의 도면 뷰를 생성하여 도면에 추가할 수 있습니다.

1. 도면을 엽니다.
2. 모델 뷰 목록 열기: 뷰 탭에서 모델 뷰 > 모델 뷰 목록을 클릭하고 목록을 열어둡니다.
3. 도면 뷰 속성을 설정합니다. Shift를 누른 채 뷰 탭에서 모델 뷰의 영역를 클릭합니다.

   자세한 정보는 도면 뷰 속성를 참조하십시오.

4. 필요에 따라 도면 뷰 속성을 수정하고 확인 또는 적용을 클릭합니다.
5. 모델 뷰 목록에서 모델 뷰를 엽니다.
6. 모델에서 두 모서리를 선택하여 도면 뷰의 X 및 Y 치수를 정의합니다.

   X 및 Y 방향은 모델 뷰의 좌표계를 사용합니다. 뷰 깊이는 도면 뷰 속성에서 적용된 설정에 정의된 것과 동일합니다.

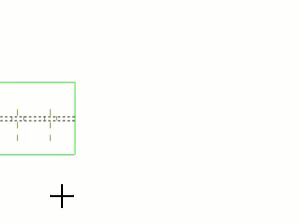

기존 도면 뷰에 있는 영역의 새 도면 뷰를 생성할 수 있습니다.

1. 도면을 엽니다.
2. Shift를 누른 채 뷰 탭에서 도면 뷰의 영역를 클릭합니다.
3. 뷰 레이블 색상을 수정할 수 있습니다.

   다른 뷰 속성은 원본 도면 뷰에서 상속됩니다. 도면 뷰 속성에 대한 자세한 내용은 도면 뷰 속성을(를) 참조하십시오.

4. 확인 또는 적용을 클릭합니다.
5. 새 뷰에 추가할 도면 뷰에서 영역을 선택합니다.
6. 새 뷰의 위치를 선택합니다.

   배치하려는 뷰를 나타내는 기호가 마우스 포인터를 따라가며 이동하므로, 뷰를 배치할 위치를 더 쉽게 볼 수 있습니다.
