오토디폴트 설정 및 규칙 정의

Tekla Structures
2021
Tekla Structures

오토디폴트 설정 및 규칙 정의

오토디폴트를 사용하여 기존 접합부의 속성을 설정합니다. 오토디폴트는 프레이밍 조건에 따라 접합 속성을 선택합니다. 오토디폴트를 사용하면 사전 정의된 속성이 사용되는 상황을 정의하는 규칙을 생성할 수 있습니다.

구성된 오토디폴트 설정 및 규칙을 접합에 적용하려면 AutoDefaults를 사용한 접합부 수정 단원을 참조하십시오.

오토디폴트 설정

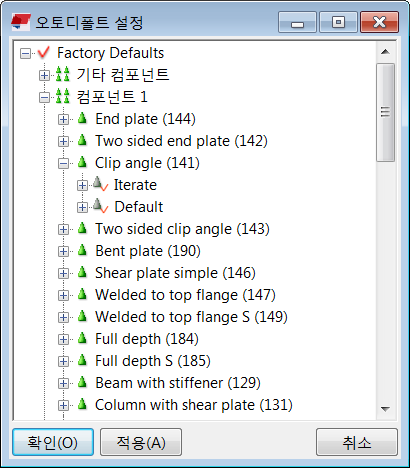

오토디폴트 설정 대화 상자를 열려면 파일 > 카탈로그 > 오토디폴트 설정을 클릭합니다.

아이콘 설정 레벨 설명

규칙 그룹 규칙 그룹을 사용하여 표준, 프로젝트, 제조업체 및 모델에 따라 설정을 구성할 수 있습니다. 규칙 그룹을 생성, 수정 및 삭제할 수 있습니다.

컴포넌트 컴포넌트 트리 구조는 Tekla Structures의 컴포넌트 도구 모음에서 사용할 수 있는 접합부를 보여줍니다.

규칙 집합 규칙 집합은 특정 상황에서 사용할 속성을 제어합니다. 추가 규칙 집합을 생성할 수 있습니다.

Tekla Structures는 오토디폴트 규칙 집합을 트리에 있는 순서대로 처리하므로 사용자가 속성 선택을 제어할 수 있습니다.

속성 파일 속성 파일은 규칙 집합 아래에 있습니다. 기본적으로 각 접합부에는 표준 속성을 정의하는 표준 속성 정보 파일이 있습니다(예: standard.j144 또는 standard.j1042).

다시 사용할 속성에 대한 추가 속성 파일을 생성하고 파일에 고유 이름을 지정할 수 있습니다.

Defaults.zxt 파일

오토디폴트를 사용하면 Tekla Structures가 오토디폴트 규칙을 압축된 defaults.zxt 텍스트 파일로 현재 모델 폴더 아래의 \attributes 폴더에 저장합니다.

defaults.zxt 파일을 프로젝트 폴더 또는 회사 지정 폴더로 복사하여 다른 모델에 사용할 수 있습니다. 오토디폴트 설정을 수정할 때마다 이 파일을 회사 지정 폴더 또는 프로젝트 폴더에 다시 복사해야 합니다. 다른 모델의 수정된 설정을 사용하려면 Tekla Structures를 다시 시작합니다.

주:

텍스트 편집기를 사용하여 defaults.zxt 파일을 편집하는 것은 권장하지 않지만, 그렇게 할 경우 올바른 구문을 사용해야 합니다. .zxt 파일을 압축 해제하는 가장 쉬운 방법은 파일 확장자 .zxttxt.gz로 변경한 후 파일을 압축 해제하는 것입니다. 작업이 끝나면 확장자를 다시 .zxt로 변경하십시오. 편집 후 파일을 다시 압축할 필요는 없습니다. Tekla Structures은 압축 해제된 파일도 읽을 수 있습니다.

제한 조건

오토디폴트는 접합 부재(클립 앵글, 전단 탭, 엔드 플레이트 등), 볼트 및 용접에만 영향을 미칩니다. 오토디폴트는 보 프로파일이나 접합 번호를 변경할 수 없습니다.

오토디폴트 규칙 그룹 생성

오토디폴트에 대한 규칙 그룹을 정의하여 예를 들어 표준, 프로젝트 또는 제조업체에 따라 규칙을 그룹화할 수 있습니다.

  1. 파일 메뉴에서 카탈로그 > 오토디폴트 설정을 클릭합니다.
  2. 기존 규칙 그룹을 마우스 오른쪽 버튼으로 클릭하고 새 규칙 그룹을 선택합니다.
  3. 새로 만들기 그룹을 클릭하여 이름을 변경합니다.

    규칙 그룹에 그룹의 내용을 반영하는 이름을 지정합니다. 예를 들어, 제조업체 이름, 프로젝트 이름, 또는 특정 모델에 사용할 규칙을 명확하게 식별하는 이름을 사용하십시오.

새 규칙 그룹을 만들 때 Tekla Structures가 자동으로 기존 컴포넌트를 그룹에 추가합니다.

오토디폴트 규칙 집합 생성

규칙 집합을 작성하여 모델의 특정 조건이 충족될 때 사용할 접합 속성을 정의할 수 있습니다.

  1. 파일 메뉴에서 카탈로그 > 오토디폴트 설정을 클릭합니다.
  2. 규칙 그룹 앞의 더하기 아이콘을 클릭하여 트리 구조를 엽니다.
  3. 컴포넌트 및 접합부 의 관련 그룹 앞의 더하기 아이콘을 클릭합니다.
  4. 기존 규칙 집합을 마우스 오른쪽 버튼으로 클릭하고 새 규칙 집합을 선택합니다.
  5. 새 규칙 집합을 마우스 오른쪽 버튼으로 클릭하고 규칙 집합 편집...을 선택합니다.
  6. 규칙 집합의 이름을 입력합니다.
  7. 사용 가능한 규칙 목록에서 규칙을 하나 선택합니다.
  8. 오른쪽 화살표 버튼을 클릭하여 선택한 규칙을 규칙 집합의 규칙의 목록으로 이동합니다.
  9. 규칙에 사용되는 값을 입력합니다. 정확한 값 또는 최소값 및 최대값.
  10. 규칙 집합에서 속성이 선택되는 방식을 규칙 집합에서 매개변수 파일 선택 목록에서 선택합니다.
    옵션 설명
    최초 매개변수의 조합 사용 Tekla Structures가 첫 번째 일치하는 하위 규칙 집합에서 찾은 속성 파일을 사용하고 다른 규칙 집합은 확인하지 않습니다.
    접합부 기호가 녹색으로 바뀔 때까지 반복 Tekla Structures가 일치하는 속성을 찾을 때까지 하위 규칙 집합을 확인합니다.
    접합부 기호가 노란색으로 바뀔 때까지 반복 Tekla Structures가 일치하는 속성을 찾을 때까지 하위 규칙 집합을 확인합니다.
    모든 매개변수의 조합 사용 Tekla Structures가 모든 규칙 집합을 확인하고 일치하는 모든 규칙 집합의 속성 파일을 사용합니다. 속성 파일의 순서가 중요합니다.

    Tekla Structures는 속성 파일을 결합할 때 가장 최근 파일(트리에서 맨 아래에 위치)이 이전 파일을 대체합니다. 속성에 아무 값도 입력하지 않은 경우 Tekla Structures가 이전 속성 값을 재정의하지 않습니다.

  11. 확인을 클릭합니다.
주:

트리 구조 내 규칙 순서가 중요합니다. Tekla Structures는 모델의 조건과 일치하는 첫 번째 규칙을 사용하므로 가장 제한적인 규칙을 트리의 맨 위에 배치하고 가장 일반적인 규칙은 맨 아래에 배치해야 합니다.

규칙 집합을 마우스 오른쪽 버튼으로 클릭하고 위로 이동 또는 아래로 이동을 선택하여 규칙 집합의 우선 순위를 변경할 수 있습니다.

오토디폴트용 접합 속성 수정

각 접합부에는 접합 속성을 정의하는 기본 표준 속성 파일이 있습니다. 표준 파일이 사용하는 속성을 수정할 수 있습니다. 사용할 접합 속성을 저장하고 표준 파일을 설정하여 오토디폴트 설정에서 이들 속성을 사용합니다.

  1. 파일 메뉴에서 카탈로그 > 오토디폴트 설정을 클릭합니다.
  2. 규칙 그룹 앞의 더하기 아이콘을 클릭하여 트리 구조를 엽니다.
  3. 컴포넌트 및 접합부 의 관련 그룹 앞의 더하기 아이콘을 클릭합니다.
  4. 수정할 standard.j 접합 파일(예: standard.j144)을 마우스 오른쪽 버튼으로 클릭하고 접합부 매개 변수 편집...을 선택합니다.
  5. 접합 대화 상자에서 저장할 속성을 설정합니다.

    이러한 속성은 예를 들어 볼트 속성, 프로파일 및 재질일 수 있습니다.

  6. 다른 이름으로 저장 버튼 옆의 상자에 속성의 설명 형식 이름을 입력합니다.
  7. 일반 탭의 접합 코드 옵션에서 이 이름을 복사합니다.

    동일한 이름을 사용하면 특정 상황에서 Tekla Structures가 어떤 속성을 사용했는지 확인할 수 있습니다. Tekla Structures는 자동으로 접합 대화 상자에 오토디폴트 값을 표시하지 않습니다.

  8. 다른 이름으로 저장을 클릭합니다.

    Tekla Structures가 속성 파일을 현재 모델 폴더 아래의 \attributes 폴더에 저장합니다. 파일 이름은 다른 이름으로 저장에서 입력한 이름과 파일 확장자 .jxxx 로 구성됩니다. 여기서 XXX는 접합부 번호입니다(예: sec_0-190.j144).

  9. 접합 대화 상자를 닫고 오토디폴트 설정 대화 상자로 돌아가려면 취소를 클릭합니다.

    확인을 클릭하여 접합 대화 상자를 닫으면 다음에 해당 접합부를 사용할 때 기본 속성을 로드해야 합니다. 기본 속성을 사용하면 오토디폴트가 속성을 수정할 수 있습니다.

  10. 다시 standard.j 파일을 마우스 오른쪽 버튼으로 클릭하고 접합 매개변수 선택...을 선택합니다.

    표시되는 속성 파일 목록 대화 상자에는 접합 대화 상자에서 설정하고 저장한 속성이 들어 있습니다.

  11. 속성 파일 목록 대화 상자에서 파일을 선택합니다.
  12. 확인을 클릭합니다.
