.pdf 레포트 템플릿 생성

Tekla Structures
2021
Tekla Structures

.pdf 레포트 템플릿 생성

.pdf 레포트에 사용할 그래픽 템플릿을 생성할 수 있습니다.

  1. 파일 메뉴에서 편집기 > 템플릿 편집기를 선택합니다.
  2. 파일 > 새로 만들기 > 그래픽 템플릿을 선택합니다.
  3. 편집 > 속성을 클릭합니다.

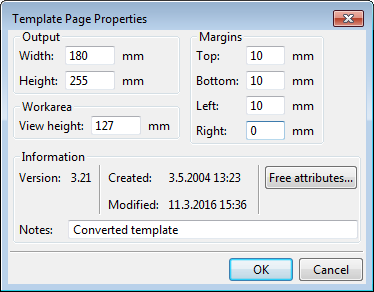

  4. 템플릿 페이지 속성 대화 상자에서 페이지 크기를 대상 페이지 크기(예:A4)에 맞게 설정합니다.

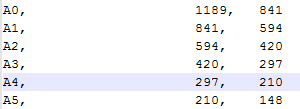

    크기는 PaperSizesForDrawings.dat 구성 파일에서 정의한 크기와 일치해야 합니다.

  5. Tekla Structures 데이터베이스에서 필요한 데이터를 얻으려면 새로운 행 및 값 필드를 추가합니다. 새로운 행 및 값 필드 추가에 대한 자세한 정보는 템플릿 생성를 참조하십시오.
  6. 파일 > 다른 이름으로 저장을 클릭하고 파일 이름 확장자를 .pdf.rpt로 하여 레포트를 저장합니다.
  7. 새 템플릿을 모델 또는 회사 설정 폴더 등의 템플릿 폴더에 복사합니다(XS_FIRM).

    이제 새로운 .pdf 레포트 템플릿을 사용하여 .pdf 레포트를 생성할 수 있습니다. 레포트 생성에 대한 자세한 정보는 레포트 생성를 참조하십시오.

.pdf 레포트 예시

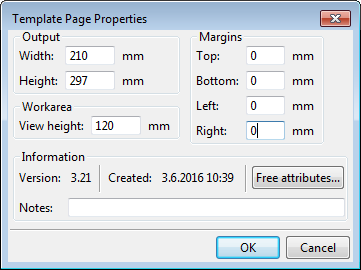

이 레포트 예에서 다음 페이지 크기가 사용됩니다.

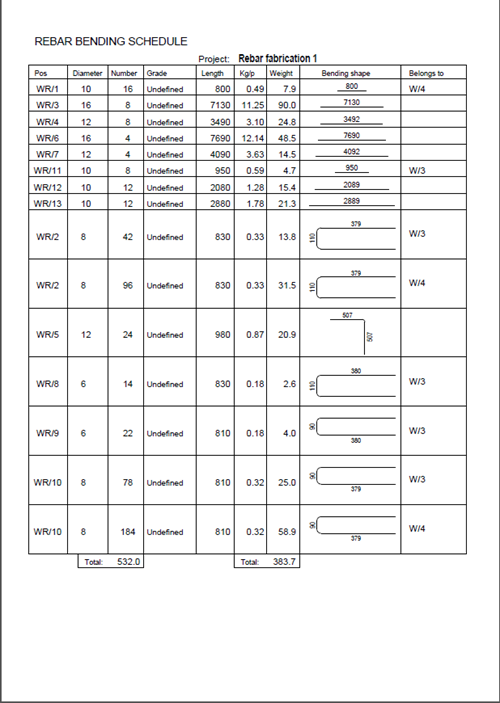

아래는 이 특정한 레포트 템플릿을 사용하여 생성한 레포트의 예입니다. 브라우저에서 레포트를 열려면 여기를 클릭하십시오.
