피팅 생성
선택한 점 2개 사이에 직선형 컷팅 선을 생성하여 부재의 끝을 맞출 수 있습니다. 피팅을 사용하여 보를 단축합니다. 보를 크게 확장하기 위해 피팅을 사용하지 마십시오.
피팅을 생성하면 Tekla Structures가 부재 끝을 컷팅 선에 맞추고 부재의 가장 짧은 쪽을 자동으로 삭제합니다. 피팅을 생성할 때 평면 뷰를 사용하십시오.
팁:
피팅을 생성할 때 가장 가까운 점(선에 있는 점)에 스냅 스위치가 활성화되어 있는지 확인하십시오.
제한 조건:
- 플레이트에는 피팅을 사용할 수 없습니다.
- 동일한 부재 단부에 피팅을 하나 더 적용할 경우 Tekla Structures는 첫 번째 피팅을 무시합니다. 이러한 상황은 컷에 피팅 명령을 사용하고 동일한 부재 끝을 2번 컷하려고 하는 경우 발생합니다. 이와 같은 상황에서는 라인 컷 명령 등을 대신 사용합니다.

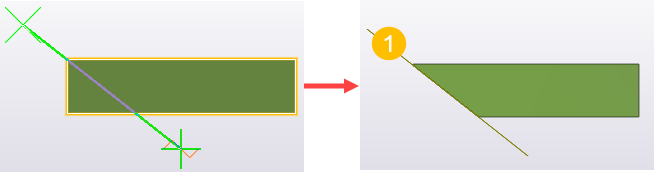

(1) 피팅 기호
