모델 뷰에서 부재 및 컴포넌트의 렌더링을 손쉽게 변경할 수 있습니다.

1. 뷰 탭에서 렌더링을 클릭합니다.
2. 부재 또는 컴포넌트에 대한 렌더링 옵션 중 하나를 선택합니다.

   옵션	설명	예제

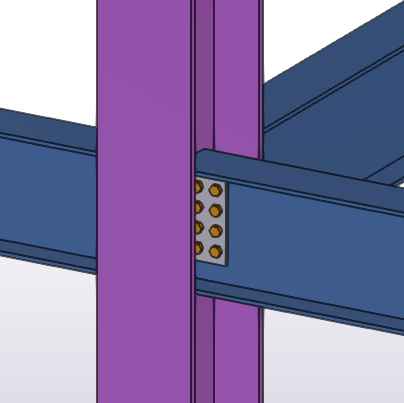

   부재 와이어 프레임/컴포넌트 와이어 프레임	객체 윤곽은 표시되지만, 표면은 표시되지 않습니다. 객체가 투명합니다.	이 예에서 컴포넌트 객체는 렌더링된 것으로 표시됩니다.
   	DirectX 렌더링 뷰에서 파일 메뉴 > 설정 > 스위치의 히든선의 파선 옵션을 켠 경우 다른 부재 뒤에 숨겨진 부재 가장자리 선이 점선으로 시각화됩니다.	이 예에서 컴포넌트 객체는 렌더링된 것으로 표시됩니다.
   부재 음영 와이어 프레임/컴포넌트 음영 와이어 프레임	객체 윤곽이 표시됩니다. 객체가 투명하고 그 표면이 렌더링됩니다.	이 예에서 컴포넌트 객체는 렌더링된 것으로 표시됩니다.
   	DirectX 렌더링 뷰에서 파일 메뉴 > 설정 > 스위치의 히든선의 파선 옵션을 켠 경우 다른 부재 뒤에 숨겨진 부재 가장자리 선이 점선으로 시각화됩니다.	이 예에서 컴포넌트 객체는 렌더링된 것으로 표시됩니다.
   부재 회색조/컴포넌트 회색조	객체가 회색조로 표시됩니다.	이 예에서 컴포넌트 객체는 렌더링된 것으로 표시됩니다.
   	DirectX 렌더링 뷰에서 파일 메뉴 > 설정 > 스위치의 히든선의 파선 옵션을 켠 경우 다른 부재 뒤에 숨겨진 부재 가장자리 선이 점선으로 시각화됩니다.	이 예에서 컴포넌트 객체는 렌더링된 것으로 표시됩니다.
   부재 렌더링/컴포넌트 렌더링	객체 표면이 표시됩니다. 객체가 투명하지 않습니다.
   	DirectX 렌더링 뷰에서 파일 메뉴 > 설정 > 스위치의 중복 표면 해칭 옵션을 켠 경우 동일한 평면의 중복 객체나 중복 부재가 해치로 시각화됩니다.	이 예에서는 중복 표면이 해치로 시각화됩니다.
   선택한 부재만 표시/선택한 컴포넌트만 표시	선택한 객체가 표시됩니다. 다른 객체는 거의 완전히 투명해집니다. 예를 들어 이 옵션은 큰 모델에서 간섭 체크 결과를 볼 때 유용합니다.	이 예에서 컴포넌트 객체는 렌더링된 것으로 표시됩니다.
   	DirectX 렌더링 뷰에서 파일 메뉴 > 설정 > 스위치의 히든선의 파선 옵션을 켠 경우 다른 부재 뒤에 숨겨진 부재 가장자리 선이 점선으로 시각화됩니다.	이 예에서 컴포넌트 객체는 렌더링된 것으로 표시됩니다.
