Weld preparation (44)
용접을 이용하여 I 프로파일 보 2개를 접합합니다. 랫 홀과 기타 용접 개선을 이용해 보조 보 단부의 형상을 지정할 수 있습니다. 보 프로파일 중 I 프로파일만 허용됩니다.
생성된 객체
-
용접부
-
피팅
-
보 단부의 형상을 지정한 절단부
용도
|
문제 |
설명 |
|---|---|
|
|
보 웨브에 용접된 보. 하단의 랫 홀 |
시작 전
보 2개를 생성합니다.
선택 순서
- 메인 부재를 선택합니다.
- 보조 부재를 선택합니다.
보조 부재를 선택하면 접합부가 자동 생성됩니다.
그림 탭

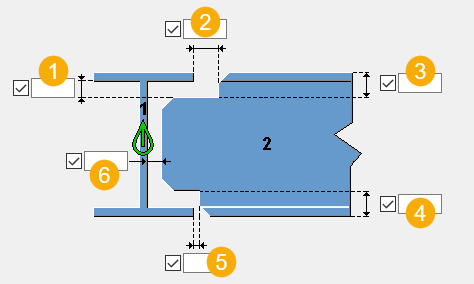

그림 탭을 사용하여 접합 지오메트리를 정의합니다.
치수
| 설명 | 기본값 | |
|---|---|---|
| 1 |
수직 허용오차 메인 부재 웨브와 보조 부재 플랜지 간 허용오차 |
0.2*보조 부재 플랜지 두께 |
| 2 |
플랜지 수평 허용오차 보조 부재와 메인 부재 상부 플랜지 간 수평 허용오차 |
3mm |
| 3 |
웨브 상부 수직 허용오차 보조 부재 상부 가장자리와 웨브 상단 간 수직 거리 |
|
| 4 |
웨브 하부 수직 허용오차 보조 부재 하부 가장자리와 웨브 하단 간 수직 거리 |
|
| 5 |
플랜지 수평 허용오차 보조 부재와 메인 부재 하부 플랜지 간 수평 허용오차 |
3mm |
| 6 |
웨브 수평 허용오차 보의 웨브 간 허용오차 |
0mm |
매개변수 탭

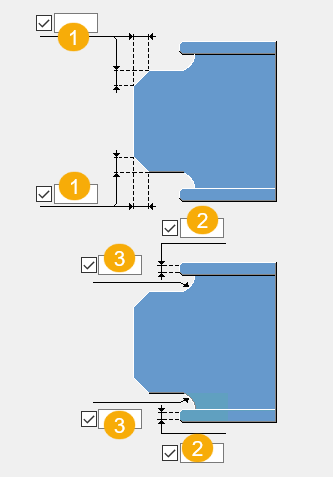

보 단부 형상
| 설명 | |
|---|---|
| 1 |
웨브 모따기 보조 부재 웨브의 상단 및 하단 모따기 치수. |
| 2 |
상단 및 하단 플랜지 직선 거리. |
| 3 |
상단 및 하단 용접 부위 홀 반경. |
일반 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
설계 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
해석 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
