3D DGN으로 내보내기

선택한 부재 또는 전체 모델을 3D DGN으로 내보낼 수 있습니다. 이전 v7.0 내보내기 또는 최신 v8.0 내보내기를 사용할 수 있습니다.

3D DGN v8로 내보내기

  • 3D DGN export v8은 Teigha 라이브러리를 사용합니다.

  • 부재의 표면 표시를 내보냅니다. 볼트 홀은 내보내기에 포함되지 않습니다.

  • 모델 원점, 사용자가 정의한 기준점 또는 작업 평면과 관련하여 객체를 내보낼 수 있습니다.

  • 이름, 페이즈 또는 템플릿 속성 또는 사용자 정의 속성 기준으로 레이어에서 내보낼 수 있습니다.

  • 색상은 클래스 또는 저장된 객체 그룹 표시별로 내보낼 수 있습니다.

  • 모든 객체 또는 선택한 객체를 내보낼 수 있습니다. 어셈블리의 객체 선택컴포넌트의 객체 선택 선택 스위치를 사용하여 내보낼 객체를 선택할 수 있습니다. 부재 선택 시 객체 선택 옵션과 어셈블리의 객체 선택, 컴포넌트의 객체 선택을 사용하면 어셈블리에서 선택한 부재를 내보낼 수 있습니다. 부재가 아닌 어셈블리를 선택한 경우, 어셈블리 부재의 최상위 레벨이 내보내기에 포함됩니다.

객체 그룹 색상 표시 생성

내보내기에서 객체 그룹 색상 표시를 사용하려면 먼저 객체 그룹을 생성하고, 객체 그룹의 색상을 설정한 후 표시 설정을 저장해야 합니다. 투명도 설정은 내보내기에 포함되지 않습니다.

기준점 생성

기준점과 관련하여 객체를 내보내려면 모델에 기준점을 생성해야 합니다. 자세한 내용은 기준점을 참조하십시오.

  1. Tekla Structures 모델을 엽니다.

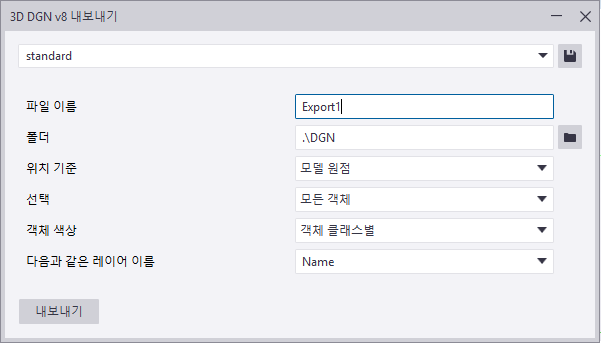

  2. 파일 메뉴에서 를내보내기 > 3D DGN v8클릭합니다.

  3. 파일 이름 상자에 내보내기 파일의 이름을 입력합니다.
  4. 폴더 상자에서, 내보내기 폴더 경로를 입력하거나 폴더를 찾습니다.
  5. 위치 기준에서 다음 중 하나를 선택합니다.
    • 모델 원점은(는) 0,0,0을 기준으로 모델을 내보냅니다.

    • 작업 평면은(는) 현재 작업 평면 좌표계를 기준으로 모델을 내보냅니다.

    • 기준점 <기준점 이름>기준점 정의에서 좌표계 값 동쪽 좌표, 북쪽 좌표, 입면, 북쪽 각도, 위도경도를 사용하여 기준점을 기준으로 모델을 내보냅니다.

  6. 선택 목록에서 모든 객체 또는 선택한 객체를 선택합니다. 선택한 객체를 내보내려면 다음과 같이 적절한 선택 스위치를 사용하여 객체를 선택합니다.
    • 부재 선택컴포넌트의 객체 선택 선택 스위치를 활성화하면, 선택한 모든 부재를 내보냅니다.
    • 어셈브리 컴포넌트 선택을 활성화하는 경우, 아무 것도 내보내지 않습니다.
  7. 객체 색상에서 객체 내보내기를 위해 객체 클래스 색상을 사용하고 싶은지, 아니면 객체 그룹 색상을 사용하고 싶은지 선택합니다.
  8. 다음과 같은 레이어 이름에서, 목록의 이름 또는 페이즈를 선택하거나 상자에 템플릿 또는 사용자 정의 속성 이름을 입력합니다. 내보내기된 객체의 레이어 이름으로 페이즈나 부재 이름, 템플릿 속성 또는 사용자 정의 속성을 사용할 수 있습니다.
  9. 완료되면 내보내기를 클릭하여 정의된 설정에 따라 객체를 내보냅니다.

    Tekla Structures<name>.dgn지정된 폴더에 파일을 생성합니다.

3D DGN v7으로 내보내기

  • 3D DGN v7 내보내기는 부재만 지원합니다.

  • 3D DGN v7 내보내기에서만 모델 원점으로 내보낼 수 있습니다. 작업 평면을 변경해도 내보내기에는 영향을 미치지 않습니다.

  1. Tekla Structures 모델을 엽니다.
  2. 파일 메뉴에서 내보내기 > 3D DGN을 클릭합니다.

    3D DGN 내보내기 대화 상자가 열립니다.

  3. 출력 파일 상자에 내보내기 파일의 이름을 입력합니다.

    기존 파일을 바꾸려면 ... 버튼을 클릭하고 파일을 찾습니다.

  4. 내보내기 목록에서 모든 객체 또는 선택한 객체를 선택하고 내보낼 부재를 선택합니다.

    예를 들어 레일의 곡선형 부재와 같은 사소한 보조 부재는 내보낸 DGN 모델에서 필요하지 않은 경우 필터링하는 것이 좋습니다. 이렇게 하면 내보내기 파일 크기가 작아집니다.

  5. 생성(R)을 클릭합니다.

    Tekla Structures가 현재 모델 폴더에 <name>.dgn 파일을 생성합니다.
