도면 객체, 뷰 및 레이아웃

Tekla Structures
2021
Tekla Structures

도면 객체, 뷰 및 레이아웃

도면 객체는 선택한 설정에 따라 선택한 도면 레이아웃에 배치되는 도면 뷰 안에 구성됩니다.

도면 객체

도면에는 여러 유형의 객체가 포함될 수 있습니다. 이 중 일부는 모델에서 나오며, 실제 빌딩에 존재하거나 이와 밀접하게 관련될 어떤 대상을 나타냅니다. 나머지는 도면에만 관련된 정보를 나타내거나 모델의 정보에 추가적인 정보를 제공하는 객체입니다. 도면에는 다음 객체 유형이 포함될 수 있습니다.

  • 빌딩 객체: 부재, 볼트, 용접, 모따기, 철근, 표면처리 등

  • 연동된 주석 객체: 치수, 마크, 연결 메모.

  • 독립된 주석 객체: 모델에 연동되지 않는 객체: 텍스트, .rtf 파일, 기호, 링크, 하이퍼링크, DWG/DXF 파일 및 참조 모델 이러한 객체에 연결점이 있는 경우, 즉 빌딩 객체에 연결되어 있는 경우 연동 상태가 됩니다.

  • 스케치 객체: 다양한 스케치 도구를 사용해 생성하는 그래픽 객체. 이 객체는 도면의 부재를 강조하는 등의 용도로 사용할 수 있습니다(클라우드, 선, 직사각형 등). 이러한 객체에 연결점이 있는 경우, 즉 빌딩 객체에 연결되어 있는 경우 연동됩니다.

(1) 스케치 객체: 클라우드와 직사각형

(2) 치수

(3) 마크, 연결 메모

(4) 빌딩 객체

도면 뷰 및 레이아웃

  • 도면 뷰는 전체 모델, 모델의 일부 또는 모델의 개별 부재에 대한 뷰입니다. 뷰는 여러 방향(상단, 정면, 후면, 하단)과 횡단면에서 빌딩 객체를 표시할 수 있습니다. 도면 뷰는 도면에 포함되도록 선택한 모델의 빌딩 객체나 영역을 담는 역할을 합니다.

  • 도면 레이아웃은 도면 크기와 도면 뷰 여백, 도면 뷰 사이의 간격, 테이블 집합(리비전 테이블, 제목 블록, 재질 목록, 키 플랜, DWG 참조, 물량표 등), 도면 프레임 및 접힘 표시를 정의합니다. 테이블의 데이터는 모델 데이터에서 파생됩니다. Tekla Structures는 사전 정의된 레이아웃이 다양하며, 사용자가 자신만의 레이아웃을 생성할 수도 있습니다. 선택한 도면 레이아웃 및 도면 크기에 따라 다른 테이블을 도면에 포함할 수 있습니다.

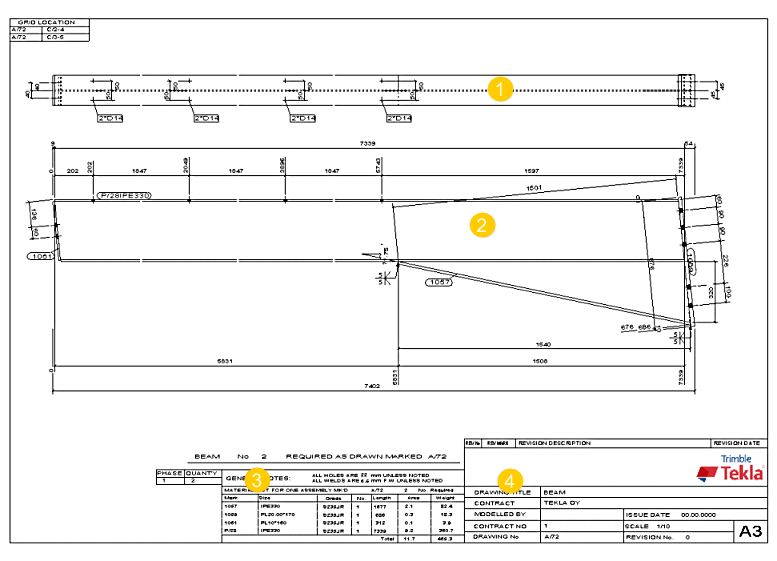

다음은 공장용 도면의 도면 레이아웃 및 뷰의 예입니다.

(1) 부재 상단 뷰. 뷰 생성 창에서 상단 뷰를 포함하도록 선택했습니다.

(2) 부재 정면 뷰. 뷰 생성 창에서 정면 뷰를 포함하도록 선택했습니다.

(3) 재질 목록. 이것은 도면 레이아웃에서 정의됩니다.

(4) 도면 제목 블록. 이것은 도면 레이아웃에서 정의됩니다.
