도면 내용 관리자

도면 내용 관리자은 현재 도면에서 빌딩 객체 및 도면 내용, 특히 마크, 치수 마크, 태그 지정된 마크, 연결 메모를 검사 및 편집할 수 있는 대화식 도구입니다.

도면 내용 관리자을 사용하여 쉽고 빠르게 다음을 수행할 수 있습니다.

검사 및 편집 목적의 관련 도면 내용과 하나 또는 복수의 빌딩 객체나 마크의 대상 작업을 동시에 선택합니다.
빌딩 객체 마크, 치수 마크 및 연결 메모를 추가하거나 수정하거나 제거합니다.
도면에서 모델 용접부에 용접 마크를 추가합니다.
객체나 마크를 강조 표시합니다.
하나의 뷰 또는 전체 도면에서 빌딩 객체의 마크 수를 체크합니다.
철근 치수 선과 같은 객체 유형에 따라 빌딩 객체에 다른 내용을 추가합니다.
빌딩 객체나 마크 속성을 수정합니다.
빌딩 객체를 숨기거나 표시합니다.

이 도구를 사용하면 모든 도면 개체에 대해 개별적으로 수동 작업을 하지 않고도 중복, 누락 또는 잘못된 정보를 피하고 필요한 내용이 모두 존재하는지 확인할 수 있습니다.

도면 내용 관리자을 열려면 먼저 도면을 열고 측면 창에서 도면 내용 관리자 버튼 을 클릭합니다. 그런 다음 표시를 클릭하여 도면 내용 관리자 목록을 채웁니다. 모든 빌딩 객체를 나열하지 않으려면 특정 도면 뷰, 도면 영역 또는 여러 객체를 선택하여 선택 범위를 좁힌 후 표시를 클릭합니다.

팁:
목록에서 일부 객체가 누락되었다고 의심되는 경우, 도면 뷰 프레임을 두 번 클릭하여 도면 뷰 속성으로 이동하고 필요한 빌딩 객체가 표시되도록 설정합니다.

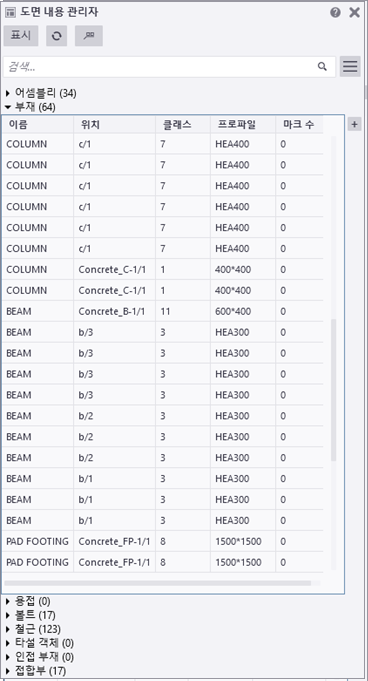

도면 내용 관리자는 빌딩 객체를 도면에 나열하고, 기본적으로 관련 내용 표시 및 수량을 나열합니다. 속성 열을 추가하고 변경할 수 있습니다. 연결 메모 및 치수 마크도 마크로 고려하고 계산합니다.
한 번에 한 범주의 내용만 볼 수 있습니다. 범주에 많은 객체가 있어서 스크롤을 해야 하는 경우에는 스크롤을 할 때 객체가 로드됩니다.

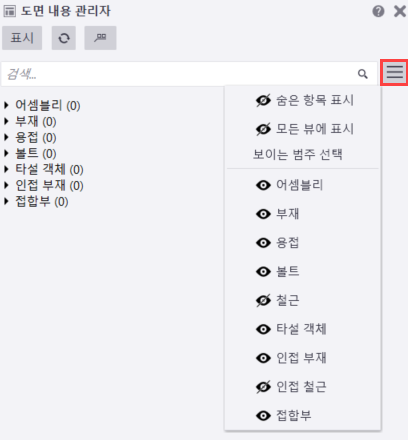

도면에 다음과 같은 빌딩 객체 범주가 존재하고 도면 내용 관리자 도면에 표시가 되도록 설정이 되어 있는 경우에는 뷰 속성에서 이를 사용할 수 있습니다.
- 어셈블리
- 부재
- 용접
- 볼트
- 철근
- 타설 객체
- 인접 부재
- 인접 철근
- 접합 - 접합부 객체는 도면에 기호가 표시됩니다. 기본적으로 접합 표시 기호는 ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\symbols\ 폴더의 xsteel.sym 파일에 있는 기호 번호 142입니다. 기호 편집기에서 접합 표시 기호를 수정할 수 있습니다. 접합 기호는 도면 내용 관리자 목록에서 객체를 선택한 경우 도면에서만 강조 표시되며 그렇지 않으면 접합 기호가 숨겨집니다.

빌딩 객체 목록을 사용하는 방법


대상	수행할 작업
도면에 숨겨져 있는 빌딩 객체를 도면 내용 관리자 목록에 표시	옵션 메뉴에서 숨은 항목 표시를 클릭합니다.
보이는 모든 도면 뷰에서 선택된 빌딩 객체 또는 마크를 선택 및 강조 표시	옵션 메뉴에서 모든 뷰에 표시를 클릭합니다.
올바른 마크 수량 정보가 수록된 도면 내용 관리자 목록을 새로 고침	업데이트를 클릭합니다. 빌딩 객체를 숨기거나 마크 수가 변경될 때마다 이 작업을 수행하십시오.
도면에서 빌딩 객체 또는 마크를 선택하고 강조 표시	도면 내용 관리자의 객체를 선택하고 스위치 를 사용하여 객체부터 마크까지 선택을 변경합니다. 빌딩 객체 선택이 활성화되면 스위치는 회색 이 되고 마크 선택이 활성화되면 스위치는 파란색 이 됩니다. 선택한 마크: 선택한 부재:
도면 내용 관리자 목록의 객체 강조 표시	도면에서 객체를 선택하고 강조 표시합니다. 도면에서 선택한 부재가 목록에서 강조 표시됩니다.
빌딩 객체 범주 줄이기 또는 늘리기	화살표 버튼 을 사용합니다.
특정 빌딩 객체 검색 및 나열	검색 상자를 사용합니다. OR 연산자와 AND 연산자를 사용할 수 있습니다. AND가 기본값이므로 입력할 필요가 없습니다. 예를 들어 모든 지면 보와 기초를 찾으려면 `FOOTING OR GROUND_BEAM`를 입력합니다. 포지션 넘버 GB/1로 지면 보만 찾으려면 `GROUND_BEAM GB/1`을 입력합니다.
마크 속성을 알파벳 순서로 정렬	칼럼 헤더를 클릭합니다.
도면 내용 관리자에서 새 속성 열 추가	범주를 확장하려면 범주 옆에 있는 화살표 버튼을 클릭합니다. 속성 열 제목 행 옆의 + 버튼을 클릭합니다. 범주가 열려 있을 때 + 버튼이 표시됩니다. 속성 추가/편집 대화 상자에서 다음을 실행합니다. 왼쪽의 목록에서 필수 속성을 선택해 오른쪽의 목록으로 드래그합니다. 속성을 검색하려면 검색 상자를 사용합니다. 동일한 열에 여러 속성을 추가할 수 있습니다. 열 셀에 사용자 지정 텍스트를 추가하려면 사용자 지정 텍스트를 선택하고 표시된 텍스트 상자에 필요한 텍스트를 입력합니다. 입력을 누르면 오른쪽 목록에 사용자 지정 텍스트가 추가됩니다. 값이 없는 경우에도 속성 셀을 표시하려면 기둥의 빈 필드 표시 옵션을 선택합니다. 속성 열의 이름을 입력하고 확인을 클릭합니다.
속성 칼럼 변경	열 이름을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
속성 기둥 제거	열 이름을 마우스 오른쪽 버튼으로 클릭하고 제거를 선택합니다.
기둥 순서 변경	새 위치로 칼럼을 드래그합니다.
표시되는 범주 목록에서 범주 유형 숨기기	옵션 버튼을 클릭하여 옵션 메뉴를 열고 표시된 목록의 범주를 클릭합니다.
범주 속성 저장	모든 일반 범주 속성은 고급 옵션 `XS_SYSTEM`에 대해 정의된 시스템 폴더에 기본적으로 있는 DrawingContentManagerCategories.xml 파일에 저장됩니다. 모든 속성 열 수정 사항(새로운 열, 편집된 열, 열 순서)은 현재 모델 폴더 아래의 \attributes 폴더에 있는 DrawingContentManagerCategories_ <user>.xml 파일에 저장됩니다. 먼저 Tekla Structures는 사용자별 설정 파일 DrawingContentManagerCategories_ <user>.xml을 찾으려고 합니다. 찾을 수 없는 경우 Tekla Structures는 다음으로 DrawingContentManagerCategories.xml을 찾습니다. 파일 이름에서 _<user>를 제거하여 사용자 특정 파일을 일반 파일로 변환할 수 있습니다. 일반 설정 파일의 폴더 검색 순서는 다음과 같습니다. 모델 폴더 아래의 \attribute 폴더 프로젝트 폴더(`XS_PROJECT`) 펌 폴더(`XS_FIRM`) 시스템 폴더(`XS_SYSTEM`) 고급 옵션 `XS_USER_SETTINGS_DIRECTORY`에서 정의한 폴더
선택한 행을 클립보드에 복사하여 Microsoft Excel에서 사용	도면 내용 관리자 목록에서 행을 선택하고 Ctrl+C를 사용하여 선택한 행을 .csv 형식으로 클립보드에 복사합니다. 그런 다음 해당 행을 Microsoft Excel 시트에 붙여넣을 수 있습니다. Crtl 또는 Shift를 길게 누르고 여러 행을 선택합니다.

도면의 빌딩 객체에 마크 추가

도면에 표시된 모든 빌딩 객체에 마크 및 메모를 추가할 수 있습니다.

표시를 클릭하여 도면 내용 관리자 목록을 채웁니다. 모든 빌딩 객체를 나열하지 않으려면 특정 도면 뷰, 영역 또는 여러 객체를 선택하여 선택 범위를 좁힌 후 표시를 클릭합니다.
도면 내용 관리자 목록에서 마크가 필요한 빌딩 객체를 선택합니다.

한 범주 내에 있는 객체만 여러 개 선택할 수 있습니다. 스위치 를 활성화하여 도면의 객체만 선택합니다. 선택한 객체가 도면에서 강조 표시됩니다.

전체 객체 범주를 선택하려면, 부재 또는 용접 등의 범주 이름을 클릭합니다.
도면에서 마우스 오른쪽 버튼으로 클릭하고 다음 옵션 중 하나를 선택합니다.

연결 메모 추가: 현재 연결 메모 속성을 사용하여 메모가 생성됩니다.

마크 추가 > 뷰 속성 사용: 뷰 레벨 마크 속성을 사용하여 마크가 생성됩니다.

마크 추가 > 적용된 마크 속성 사용: 현재 마크 속성을 사용하여 마크가 생성됩니다.

용접 마크 추가: 뷰 레벨 마크 속성을 사용하여 마크가 생성됩니다.

마크 추가 > 치수 마크: 현재 적용된 치수 속성을 사용하여 마크가 생성됩니다.

Tekla Structures는 마크 또는 메모를 생성합니다. 추가된 마크는 도면 내용 관리자에 표시됩니다. 마크 수량을 업데이트하려면 업데이트를 클릭합니다.

도면에서 동시에 여러 개의 빌딩 객체를 선택하고 선택한 객체 중 일부에 이미 마크가 있는 경우에는 기존 마크의 내용이 변경되지 않습니다.

마크 개수 확인

표시를 클릭하여 도면 내용 관리자 목록을 채웁니다. 모든 빌딩 객체를 나열하지 않으려면 특정 도면 뷰, 영역 또는 여러 객체를 선택하여 선택 범위를 좁힌 후 표시를 클릭합니다.
전체 도면의 마크 개수를 알고 싶으면 옵션 메뉴의 모든 뷰에 표시를 클릭합니다.
숨겨진 객체를 목록에 포함시키고 마크 개수도 표시하려면 옵션 메뉴의 숨은 항목 표시를 클릭합니다.
마크 정보가 최신인지 확인하려면 업데이트를 클릭합니다.

도면 내용 관리자은 모든 종류의 빌딩 객체 마크, 치수 마크, 연결 메모의 계산을 지원합니다.

도면 또는 도면 뷰에서 빌딩 객체 숨기기

표시를 클릭하여 도면 내용 관리자 목록을 채웁니다. 모든 빌딩 객체를 나열하지 않으려면 특정 도면 뷰, 영역 또는 여러 객체를 선택하여 선택 범위를 좁힌 후 표시를 클릭합니다.
목록에서 빌딩 객체를 선택하고 도면에서 마우스 오른쪽 버튼을 클릭하여 숨기기/표시 > 도면 뷰에서 숨기기 또는 도면에서 숨기기를 선택합니다.

마크 삭제

기존 마크가 만족스럽지 않으면 삭제할 수 있습니다.

표시를 클릭하여 도면 내용 관리자 목록을 채웁니다. 모든 빌딩 객체를 나열하지 않으려면 특정 도면 뷰, 영역 또는 여러 객체를 선택하여 선택 범위를 좁힌 후 표시를 클릭합니다.
옵션 메뉴에서 모든 뷰에 표시 및 숨은 항목 표시를 클릭하여 숨겨진 빌딩 객체를 포함한 전체 도면의 빌딩 객체를 목록에 표시합니다.
특정 빌딩 객체를 찾는 경우 검색... 상자를 사용합니다.
마크 선택 을 활성화합니다.
도면 내용 관리자에서 마크를 삭제할 빌딩 객체를 선택합니다.
키보드에서 Delete 키를 누르거나 도면을 마우스 오른쪽 버튼으로 클릭하여 삭제를 선택합니다.

모든 뷰에 표시 및 숨은 항목 표시를 활성화한 경우 숨겨진 빌딩 객체의 마크를 포함하여 모든 뷰에서 마크가 삭제됩니다.
업데이트를 클릭하여 목록에서 마크 정보를 업데이트합니다.

빌딩 객체나 마크 도면 속성을 수정

도면에서 빌딩 객체의 속성을 수정하려면 도면 내용 관리자 목록에서 객체를 선택하고 도면을 마우스 오른쪽 버튼으로 클릭한 다음 속성...을 선택합니다. 특정 빌딩 객체를 찾고 있다면 검색... 상자를 사용합니다.
마크의 속성을 수정하려면 목록에서 객체를 선택하고 마크 선택 을 활성화한 다음, Shift를 누른 상태에서 마크를 두 번 클릭합니다.
용접 마크 같은 일부 마크를 나열하되 도면에 마크를 표시하지 않으려면 용접 마크 속성의 첫 번째 색상 옵션을 사용하십시오. 마크가 숨김으로 표시됩니다. 먼저 목록에서 객체를 선택한 다음 마크 선택 을 활성화하고 Shift 키를 누른 상태에서 용접 마크를 두 번 클릭합니다. 그런 다음 용접 마크 텍스트와 선 색상을 변경하고 수정을 클릭합니다.
