사용자 컴포넌트 편집 및 저장

사용자 컴포넌트 편집기를 사용하여 기존 사용자 컴포넌트를 미세하게 조정하고 컴포넌트를 파라메트릭 컴포넌트로 만들 수 있습니다. 사용자 컴포넌트를 편집하면 Tekla Structures는 모델 전체에서 해당 컴포넌트의 모든 인스턴스를 변경한 사항으로 업데이트합니다.

사용자 컴포넌트 편집

  1. 모델에서 녹색 컴포넌트 기호 를 클릭하여 사용자 컴포넌트를 선택합니다.

    주:

    사용자 지정 부재에는 모델의 컴포넌트 기호가 없습니다. 사용자 지정 부재를 선택하려면 컴포넌트 선택 선택 스위치가 활성 상태이어야 합니다.

  2. 마우스 오른쪽 버튼을 클릭한 다음 사용자 컴포넌트 편집를 선택합니다.

    사용자 컴포넌트 편집기가 열립니다. 사용자 컴포넌트 편집기는 다음 부분으로 구성됩니다.

    • 사용자 컴포넌트 브라우저

    • 사용자 컴포넌트 편집기 도구 모음

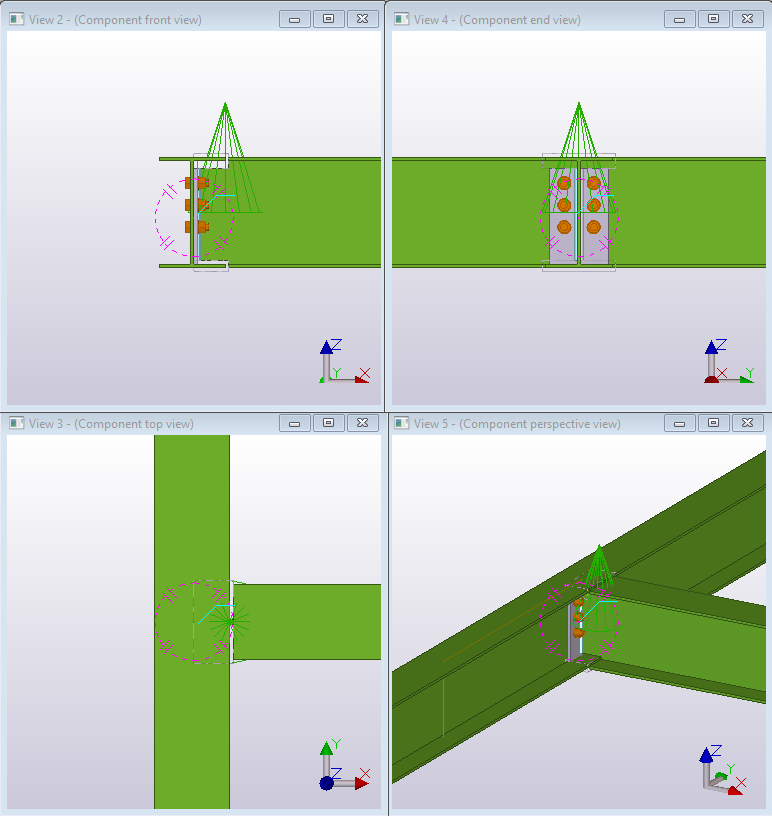

    • 사용자 컴포넌트의 네 가지 다른

  3. 사용자 컴포넌트 뷰 4개 중 1개에서 사용자 컴포넌트를 수정합니다. 예를 들어 다음이 가능합니다.

  4. 사용자 컴포넌트를 저장합니다.

    모델에서 사용자 컴포넌트의 모든 인스턴스를 교체할지 묻는 메시지가 나타나면 를 클릭합니다. 이제 사용자 컴포넌트의 모든 인스턴스가 변경한 사항으로 업데이트됩니다.

사용자 컴포넌트 브라우저

사용자 컴포넌트 브라우저는 사용자 컴포넌트의 내용을 계층적인 트리 형태의 구조로 표시합니다. 사용자 컴포넌트 브라우저는 사용자 컴포넌트에 첨부할 모델 객체와 사용자 컴포넌트가 생성하는 객체를 나열합니다. 사용자 컴포넌트 변수와 컴포넌트 객체 속성 사이에 링크를 생성할 수 있습니다.

사용자 컴포넌트 브라우저는 뷰에서 작동합니다. 뷰에서 부재를 선택하면 Tekla Structures사용자 컴포넌트 브라우저에서 이를 강조 표시하며 그 반대의 경우도 마찬가지입니다.

사용자 컴포넌트 브라우저의 메인 부재 및 보조 부재의 이름, 값 및 참조를 복사한 다음 변수 대화 상자에서 사용하여 사용자 컴포넌트의 속성을 정의할 수 있습니다.

사용자 컴포넌트 편집기 도구 모음

예를 들어 사용자 컴포넌트 편집기 도구 모음의 도구를 사용하여 거리를 생성하고 평면을 선택하고 컴포넌트를 저장합니다.

아이콘 설명

거리를 생성합니다.

먼저 평면을 선택한 다음, 바인딩할 핸들이나 모따기를 선택합니다.

참조 거리를 생성합니다.

거리를 자동으로 생성합니다.

Tekla Structures가 선택한 부재를 핸들의 접촉 평면에 바인딩합니다. Tekla Structures는 다음과 같은 순서로 평면을 선택합니다.

  1. 작업 평면
  2. 메인 부재와 보조 부재의 평면

작업 평면을 생성합니다.

참고선을 생성합니다.

평면 유형

거리 변수를 정의할 때 사용할 수 있는 평면 유형을 표시합니다.

사용자 컴포넌트의 유형 또는 위치를 편집하거나 컴포넌트 생성 후 메모를 추가합니다.

생성된 모든 변수를 표시합니다.

사용자 컴포넌트 브라우저를 엽니다.

사용자 컴포넌트를 다른 이름으로 저장합니다.

모델에서 기존 컴포넌트를 저장하고 업데이트합니다.

편집기를 닫습니다.

사용자 컴포넌트 저장

사용자 컴포넌트를 수정한 후 변경 사항을 저장합니다.

Tekla Structures는 사용자 컴포넌트를 xslib.db1 파일의 현재 모델 폴더에 저장합니다. 이 파일은 사용자 컴포넌트 및 스케치가 저장되어 있는 라이브러리 파일입니다.

대상

수행할 작업

사용자 컴포넌트의 모든 복사본에 변경 내용 저장

  1. 사용자 컴포넌트 편집기에서 컴포넌트 저장 버튼을 클릭합니다.

  2. 저장 확인 대화 상자에서 를 클릭합니다.

    Tekla Structures는 변경 사항을 저장하고 모델에서 사용자 컴포넌트의 모든 사본에 이를 적용합니다.

새 이름으로 컴포넌트 저장

  1. 사용자 컴포넌트 편집기에서 새 이름으로 저장 버튼을 클릭합니다.

  2. 컴포넌트의 새 이름을 입력합니다.

컴포넌트 저장 및 닫기

  1. 사용자 컴포넌트 편집기에서 닫기 버튼을 클릭합니다.

  2. 사용자 컴포넌트 편집기 닫기 메시지에서 를 클릭합니다.

    아니요를 클릭하면, 변경 내용을 저장하지 않은 상태로 사용자 컴포넌트 편집기가 닫힙니다.

암호로 사용자 컴포넌트 보호

다른 사람이 사용자 컴포넌트를 수정하지 못하도록 암호를 설정할 수 있습니다. 암호로 보호된 사용자 컴포넌트는 평소와 같이 모델에 추가될 수 있습니다.

  1. 모델에서 사용자 컴포넌트를 선택합니다.
  2. 사용자 컴포넌트 기호를 마우스 오른쪽 버튼으로 클릭하고 사용자 컴포넌트 편집을 선택합니다.
  3. 사용자 컴포넌트 편집기 도구 모음에서 변수 표시 버튼을 클릭합니다.

    변수 대화 상자가 열립니다.

  4. 추가를 클릭하여 새 파라메트릭 변수를 생성합니다.
  5. 이름 상자에 Password를 입력합니다.
  6. 수식 상자에 원하는 암호를 입력합니다.
  7. 사용자 컴포넌트를 저장합니다.

다음에 누군가 이 사용자 컴포넌트를 편집하려고 할 때 암호를 묻는 메시지가 표시됩니다.

Note:

암호로 보호된 사용자 컴포넌트가 있으며 사용자 컴포넌트 편집기에서 사용자 컴포넌트를 분해한 경우, 컴포넌트 분해 또는 매개 변수를 이용하여 컴포넌트 분해 명령을 사용할 수 있습니다.

컴포넌트 분해 명령은 컴포넌트 매개 변수 및 매핑을 생성하지 않고 사용자 컴포넌트를 분해합니다.

매개 변수를 이용하여 컴포넌트 분해 명령을 사용하면 암호를 입력하라는 메시지가 표시됩니다. 올바른 암호를 입력한 후에만 컴포넌트가 분해되고 컴포넌트 매개 변수와 매핑이 생성됩니다.
