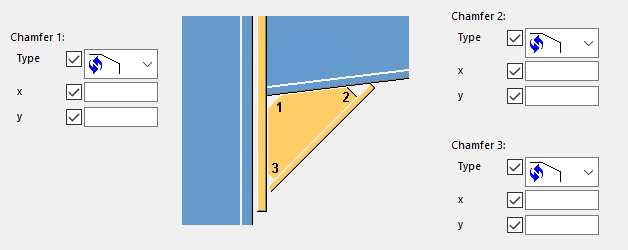

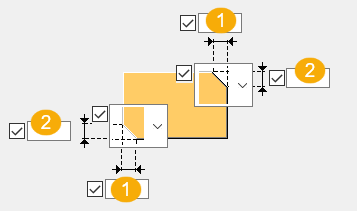

1

수평 모따기 치수

2

수직 모따기 치수.

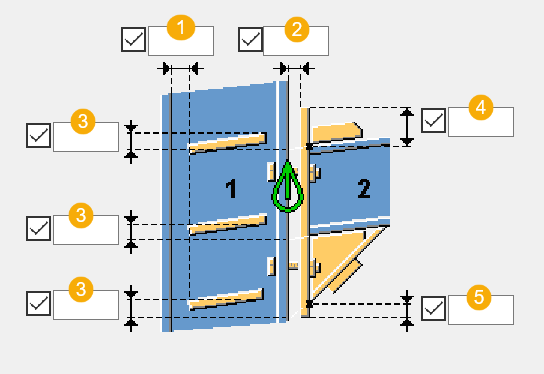

1

기둥과 엔드 플레이트 간 허용오차 값을 정의합니다.

최대 너비는 엔드 플레이트의 상단입니다. 엔드 플레이트의 가장 낮은 지점의 경우 허용오차가 없습니다.

2

허용오차를 거리로 정의할지 회전 각도(도)로 정의할지 선택합니다.

엔드 플레이트

엔드 플레이트의 두께, 너비 및 높이.

추가 스티프너

추가 스티프너의 두께, 너비 및 높이.

래프터 하단 스티프너

보 하단 스티프너의 두께, 너비 및 높이.

압축 스티프너

압축 스티프너의 두께, 너비 및 높이.

상단 플레이트

상단 플레이트의 두께, 너비 및 높이.

캡 플레이트

캡 플레이트의 두께, 너비 및 높이

대각선 스티프너

대각선 스티프너의 두께, 너비 및 높이.

보 스티프너

보 스티프너의 두께, 너비 및 높이.

모리스 스티프너

모리스 스티프너의 두께, 너비 및 높이.

1

기둥 플랜지에서 캡 플레이트 가장자리 거리.

5 mm

캡 플레이트는 기본적으로 프로파일보다 5mm 작습니다.

2

기둥 플랜지에서 캡 플레이트 가장자리 거리.

캡 플레이트 너비가 정의되지 않은 경우 이 치수를 정의합니다.

5 mm

보 스티프너가 생성된 경우 기본 위치부터 보 스티프너 오프셋. 기본 위치는 헌치 프로파일 플랜지가 보조 보에 닿는 위치에 있습니다.

헌치 프로파일

헌치 유형에서 프로파일 또는 기본값을 선택합니다.

프로파일 카탈로그에서 헌치 프로파일을 선택합니다.

수직 헌치 플레이트

헌치 유형에서 용접된 플레이트를 선택합니다.

헌치 플레이트의 두께.

수평 헌치 플레이트

헌치 유형에서 용접된 플레이트를 선택합니다.

헌치 플레이트의 두께 및 너비.

마감 플레이트

마감 플레이트의 두께 및 높이.

압축 플랜지 플레이트

플랜지 플레이트의 두께, 너비 및 높이.

헌치 연장

오픈 보로 접합이 생성된 경우 보 하단 플랜지가 엔드 플레이트에 닿도록 연장될 수 있습니다.

오픈 보 탭에서 보 하단 플랜지를 연장하도록 선택합니다.

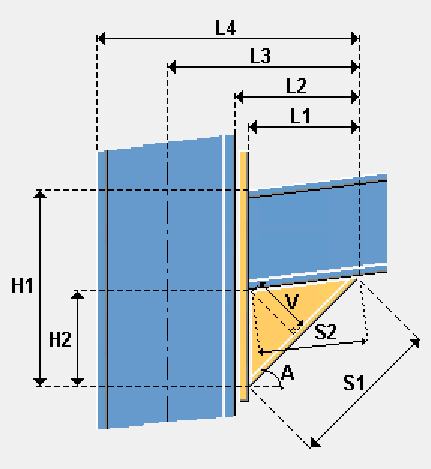

1

헌치 지오메트리의 첫 번째 치수를 선택합니다.

선택한 치수를 지오메트리에 사용할 수 없는 경우 빨간색 컴포넌트 기호가 표시됩니다.

프로파일 헌치의 경우 하나의 치수만 선택한 경우(첫 번째 또는 두 번째), 프로파일 헌치용 대칭 컷을 통해 대칭 헌치가 생성됩니다.

보 길이에서 L1 = 1/5일 경우 A, L1 치수.

프로파일 헌치: 프로파일 헌치 옵션에 대칭 컷을 사용하는 대칭 헌치.

2

헌치 지오메트리의 두 번째 치수를 선택합니다.

선택한 두 번째 치수를 지오메트리에 사용할 수 없는 경우 빨간색 컴포넌트 기호가 표시됩니다.

프로파일 헌치의 경우 하나의 치수만 선택한 경우(첫 번째 또는 두 번째), 프로파일 헌치용 대칭 컷을 통해 대칭 헌치가 생성됩니다.

보 길이에서 L1 = 1/5일 경우 A, L1 치수.

프로파일 헌치: 프로파일 헌치 옵션에 대칭 컷을 사용하는 대칭 헌치.

웨브 플레이트

웨브 플레이트의 두께, 너비 및 높이.

상부 볼트 플레이트

상부 볼트 플레이트의 두께 및 너비.

하부 볼트 플레이트

하부 볼트 플레이트의 두께 및 너비.

기둥 상의 플레이트

기둥 상의 플레이트의 두께 및 너비.

기본값

그룹 내 각 볼트당 볼트 플레이트 한 개.

이 옵션은 오토디폴트에서 변경할 수 있습니다.

그룹 내 각 볼트당 볼트 플레이트 한 개.

그룹 내 볼트의 각 기둥당 볼트 플레이트 한 개.

그룹 내 볼트 전체에 대하여 볼트 플레이트 한 개.

볼트 플레이트가 생성되지 않습니다.

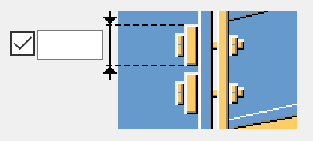

그룹 내 각 볼트당 볼트 플레이트 한 개를 생성하는 경우 볼트 플레이트 높이를 정의합니다.

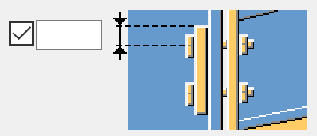

볼트의 각 기둥당 볼트 플레이트를 한 개씩 생성하거나 그룹 내 볼트 전체에 대하여 볼트 플레이트 한 개를 생성하는 경우 그룹 내 첫 번째 및 마지막 볼트의 수직 볼트 플레이트 가장자리 거리를 정의합니다.

기둥 플랜지를 유지하는 수평 볼트 플레이트의 두께를 정의합니다.

보 볼트 그룹의 첫 번째 볼트가 보 위에 배치된 경우(기둥 충돌 영역), 그룹의 첫 번째 볼트 행에 새 볼트 플레이트가 생성됩니다.

웨브 플레이트 가장자리 유형

웨브 플레이트가 더 높은 쪽 끝에서 절단되는 방법을 선택합니다.

베벨은 기둥 캡 플레이트가 배치된 것과 동일한 각도로 웨브 플레이트를 절단합니다. 기둥 캡 플레이트가 없거나 수평인 경우 웨브 플레이트는 정사각형으로 절단됩니다.

정사각형

홀 개수

웨브 플레이트의 홀 개수를 정의합니다.

2

홀 직경

웨브 플레이트 내 홀의 직경을 정의합니다.

20 mm

수평, 수직

웨브 플레이트 용접 크기를 정의합니다.

• 기둥과 웨브 플레이트 사이의 왼쪽 및 오른쪽 용접을 정의합니다.

• 웨브 플레이트의 하부 수직 가장자리를 정의합니다.

5 mm

1

슬롯 홀의 수직 치수.

2

슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수.

볼트 표준

볼트 표준을 선택합니다.

볼트 유형

볼트 유형을 선택하여 볼트 체결 위치를 정의합니다.

데이터 읽을 위치

sinkholes.dat 정의 파일을 사용하여 수평 및 수직 오프셋의 기본값과 상부 및 하부 홀의 직경을 지정하도록 선택할 수 있습니다.

파일은 다음 순서로 검색됩니다. 환경 공통 시스템 철골 폴더(..\Environments\common\system\Steel), 모델 폴더, XS_FIRM, XS_PROJECT 및 XS_SYSTEM 폴더.

컴포넌트 대화 상자에서 홀을 정의할 수도 있습니다.

D1

x1 및 y1 치수에 따라 배치된 홀의 홀 직경을 정의합니다.

20 mm

D2

x2 및 y2 치수에 따라 배치된 홀의 홀 직경을 정의합니다.

20 mm

x1

아연 도금 홀의 x1 위치를 정의합니다.

0

y1

아연 도금 홀의 y1 위치를 정의합니다.

0

x2

아연 도금 홀의 x2 위치를 정의합니다.

0

y2

아연 도금 홀의 y2 위치를 정의합니다.

0

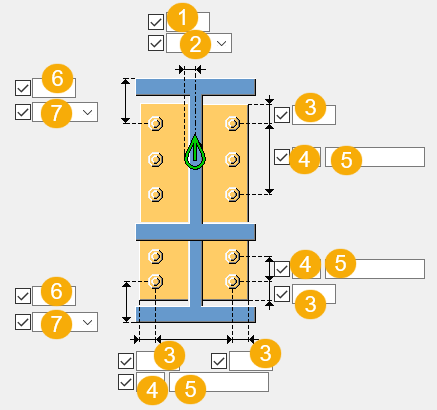

1

수평 볼트 그룹 위치에 대한 치수.

2

수평 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.

• 왼쪽: 보조 부재의 왼쪽 가장자리에서 가장 왼쪽 볼트까지



• 중간: 보조 부재의 중심선에서 볼트의 중심선까지



• 오른쪽: 보조 부재의 오른쪽 가장자리에서 가장 오른쪽 볼트까지



3

볼트 가장자리 거리

가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.

4

볼트 개수

5

볼트 간격.

스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

6

수직 볼트 그룹 위치에 대한 치수.

7

수직 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.

• 상부: 보조 부재의 상부 가장자리에서 최상부 볼트까지



• 중간: 볼트 중심선에서 보조 부재 중심선까지



• 하부: 보조 부재의 하부 가장자리에서 최하부 볼트까지

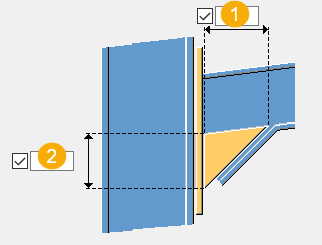

1

수평 헌치 치수

300 mm

2

수직 헌치 치수

300 mm
