시작 화면, 측면 창, 빠른 실행 및 프로젝트 속성에 대한 업데이트

Tekla Structures 2019는 새로워진 사용자 인터페이스가 함께 제공됩니다. Tekla Structures 2019 사용자 인터페이스에는 리본 및 아이콘의 선명도를 강조하는 새로운 중립적인 색상 구성표가 도입되었습니다. 이 새로운 파란색 기반 색상 구성표는 다른 Trimble 제품의 색상 구성표에 따라 결정됩니다.

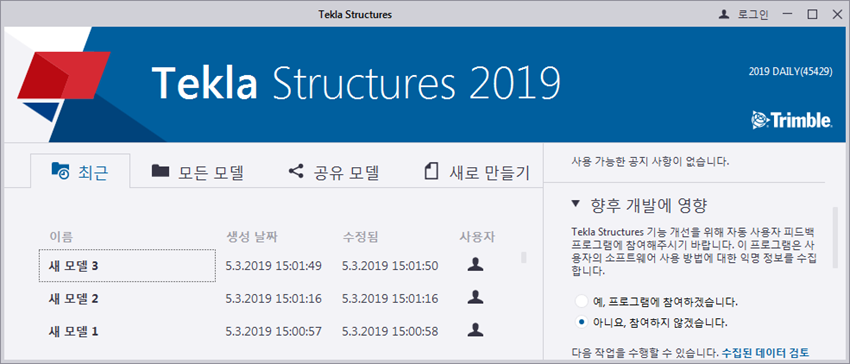

시작 화면 업데이트

Tekla Structures 2019의 시작 화면이 업데이트되었습니다.

  • 이제 시작 화면의 모든 탭에 전용 뷰가 있습니다.

  • Tekla Model Sharing 모델을 포함하는 새 Shared models 탭이 있습니다. Tekla Model Sharing 을 사용하여 공유한 모델을 열려면 Trimble Identity 으로 로그인해야 합니다.
  • 최근 또는 모든 모델 탭에서 모델을 선택하고 선택한 모델에 미리 보기가 아직 없는 경우 하이퍼링크가 표시됩니다. 하이퍼링크를 클릭하면 Tekla Structures 에 미리 보기를 생성하는 방법에 대한 지침을 제공하는 메시지가 표시됩니다.
  • 최근 또는 모든 모델 탭에서 모델을 선택하면 열기 버튼에 모델 유형에 따라 다중 사용자 모델로 변환 , 단일 사용자 모델로 전환 또는 공유 제외 버튼이 포함된 드롭다운 메뉴를 열 수 있는 작은 화살표가 나타납니다.
  • 최근모든 모델 탭에서 각 열을 정렬할 수 있습니다. 또한 드래그하여 열의 순서와 크기를 변경할 수 있습니다.
  • 최근 탭이 비어 있으면 모든 모델 탭이 표시 됩니다.

    모든 모델 탭이 비어 있으면 새로 만들기 탭이 표시 됩니다.

  • 최근 탭에서 모델 목록에서 모델을 제거하려면 모델을 마우스 오른쪽 버튼으로 클릭하고 옵션 중 하나를 선택하십시오.
    • 선택한 아이템 삭제 : 목록에서 선택한 모델 제거
    • 모두 지우기 : 목록에서 모든 모델 제거
    • 잘못된 항목 지우기 : 더 이상 열 수 없는 삭제된 모델 등 잘못된 모든 모델을 목록에서 제거
  • 새로 만들기 탭에서 필요 없는 모델 템플릿을 숨기거나 중요한 템플릿을 즐겨찾기로 표시할 수 있습니다.
    1. 목록에서 모델 템플릿을 선택합니다.
    2. 마우스 오른쪽 버튼을 클릭하여 즐겨찾기 또는 숨김 을 선택합니다.

      템플릿을 즐겨찾기 로 표시한 경우 이 템플릿은 템플릿 목록의 상단에 배치됩니다 또는 템플릿의 별모양 아이콘을 사용하여 즐겨찾기 로 표시하거나 이 마크를 제거할 수 있습니다.

      템플릿을 숨김 으로 표시한 경우 이 템플릿은 템플릿 목록에서 제거됩니다. 숨은 항목 표시 확인란을 선택하여 다시 표시합니다.

  • 현재 Tekla Structures 설정알림 같은 측면 섹션을 축소하면 해당 측면 섹션이 축소된 상태를 기억합니다.
  • 새 명령줄 기능이 추가되었습니다. 이제 새 모델을 생성하거나 Tekla Structures 바로 가기에 대상을 추가하여 모델의 자동 저장된 버전을 열 수 있습니다.

    예시:

    Table 1.
    기존 모델 열기TeklaStructures.exe "C:\TeklaStructuresModels\My Existing Model"
    기존 모델 열기(자동 저장)TeklaStructures.exe "C:\TeklaStructuresModels\My Existing Model" /autosaved
    새 모델 생성(템플릿 없음)TeklaStructures.exe /create:"C:\TeklaStructuresModels\automatically created"
    새 모델 생성(템플릿 포함)TeklaStructures.exe /create:"C:\TeklaStructuresModels\automatically created" /modelTemplate:"Cast-in-Place"
    새로운 다중 사용자 모델을 생성TeklaStructures.exe /create:"C:\TeklaStructuresModels\automatically created" /server:"my-server,1234"

빠른 실행 업데이트

빠른 실행Tekla Structures 2019에 맞게 개선 및 재설계되었습니다.

  • 이제 검색 결과에 명령 위치가 표시되고, 명령이 위치를 기준으로 나열됩니다. 최근 , 리본 , 메뉴모든 명령 탭을 클릭하여 검색 결과를 손쉽게 탐색할 수 있습니다. 최근 탭에는 검색 결과에서 가장 최근에 시작된 명령 10개가 나열되기 때문에 가장 많이 사용되는 명령에 반복적으로 접근하기가 더 쉬워졌습니다.
  • 키보드의 위쪽 및 아래쪽 화살표 키를 사용하여 검색 결과를 탐색할 수 있습니다. Enter 를 클릭하여 선택한 명령을 시작합니다.

  • 검색 결과 목록에서 명령을 선택할 때 더 이상 검색 상자가 자동으로 지워지지 않습니다. 검색 단어가 계속 표시되기 때문에 검색 상자를 클릭하면 이전 검색 결과 목록이 자동으로 열립니다. 빠른 실행 상자를 지우려면 버튼을 클릭하거나 Esc 키를 누릅니다.
  • 빠른 실행 을 사용하여 검색한 명령이 측면 창에 있고 측면 창이 아직 열려 있지 않으면 Tekla Structures 에서 측면 창이 열립니다.
  • 이제는 명령 및 도구 모음을 검색 결과 목록을 닫지 않고 켜거나 끌 수 있습니다.

  • 리본, 파일 메뉴 및 측면 창에 있는 빠른 실행 검색 결과가 노란색으로 강조 표시됩니다.
  • 이제 빠른 실행 검색 목록에서 모든 로컬 모음 및 로컬 패키지를 나열하는 대신 로컬 Tekla Warehouse 모음만 별도로 나열할 수 있습니다. 표시할 검색 결과가 있는 경우에만 Tekla Warehouse 검색 내용이 표시됩니다. 빠른 실행 은 웹 브라우저에서 실제 검색을 여는 버튼에서 확인된 항목의 개수를 표시합니다.

측면 창 변경 내용

Tekla Structures 는 기본적으로 한 번에 하나의 측면 창만 엽니다.

측면 창 버튼을 마우스 오른쪽 버튼으로 클릭하면 단일 창 또는 고정된 창 옵션의 사용 여부를 선택할 수 있습니다.

단일 창 : Tekla Structures 는 새 측면 창을 열고 열려 있는 다른 모든 측면 창을 닫습니다.

고정된 창 : Tekla Structures 는 새 측면 창을 열고 서로 겹치면서 쌓인 열려 있는 다른 모든 측면 창을 그대로 둡니다.

아니면 Ctrl + 측면 창 버튼 을 클릭하여 서로 겹치면서 쌓인 측면 창을 열 수 있습니다.

단일 창 또는 고정된 창 옵션은 부동 창에 영향을 미치지 않는다는 점에 유의하십시오. 단일 창 옵션을 사용하는 동안 하나 이상의 부동 창을 열어둘 수 있습니다.

리본 글꼴 크기에 대한 새 컨트롤

이제 리본 글꼴 크기를 조정할 수 있습니다. File > Settings > User interface 에서 Font size (Ribbon) 슬라이더를 사용하여 리본 글꼴 크기를 조정합니다.

9p와 14p 사이에서 리본 글꼴 크기를 설정할 수 있습니다. 기본 글꼴 크기는 11p입니다. 이 설정은 Tekla Structures 을 닫고 시작하면 기억됩니다.

파일 메뉴의 프로젝트 속성을 위한 새 스타일

이제 파일 메뉴의 프로젝트 속성 이 속성 창에서와 유사하게 작동합니다.

  • 이제 편집을 먼저 활성화하지 않고도 텍스트 필드 수정을 시작할 수 있습니다.
  • 변경된 텍스트 필드는 연한 노란색 배경 색상으로 강조 표시됩니다.
  • 프로젝트 속성 을 수정하면 수정 버튼이 활성화됩니다. 수정 을 클릭하여 변경 사항을 적용합니다.

새로운 확장 가능한 아이콘

이제는 리본 및 파일 메뉴의 모든 명령에 확장 가능한 벡터 아이콘이 있습니다. 품질 손실 없이 모든 크기에 맞게 벡터 아이콘 스케일이 대폭 조절됩니다.

이전에는 명령에서 크거나 작은 래스터 아이콘만 사용할 수 있었습니다.
