모델의 3D 공간에서 점 3개를 선택하여 참고호를 생성할 수 있습니다.

참고 객체 > 호 command on the 편집 탭을 시작한 다음, 상황에 맞는 도구 모음을 사용하여 선택할 점 집합을 지정합니다.

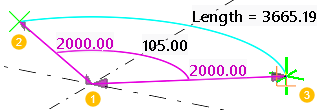

예를 들어 호의 중심점, 시작점 및 끝점을 선택할 수 있습니다.

또는 다음과 같이 호를 따라 시작점, 끝점 및 선택적인 점을 선택할 수 있습니다.

자세한 정보는 참고호 생성 를 참조하십시오.

선택한 점을 통과하며 직선형 및 곡선형 세그먼트가 포함될 수 있는 3D 참고 폴리 커브를 생성할 수 있습니다.

편집 탭에서 참고 객체 > 폴리 커브 명령을 시작합니다. 상황에 맞는 도구 모음을 사용하여 직선형 세그먼트와 곡선형 세그먼트 간을 전환하고, 마우스 가운데 버튼을 클릭하여 폴리 커브를 완료합니다.

자세한 정보는 참고 폴리 커브 생성 를 참조하십시오.

표시하는 방향으로 지정한 오프셋 값을 사용하여 참고 선, 원, 호, 폴리 커브를 복사할 수 있습니다. 예를 들어, 원래 원이나 호와 동일한 위치에 중심을 둔 새 원 및 호를 생성하고 오프셋 값을 사용하여 반경을 조정할 수 있습니다.

자세한 정보는 오프셋으로 참고 객체 복사 를 참조하십시오.

이제는 참고선을 호로 변경할 수 있습니다. 선 중간점에서 호 기호를 드래그하기만 하면 됩니다.

참고 호를 선으로 변경하려면 호 중간점를 삭제합니다.

직접 수정 핸들을 사용하여 참고 객체를 수정하는 방법에 대한 자세한 내용은 참고 객체 수정 을 참조하십시오.

• 명령 편집 > 참고 객체 > 원 이 이전의 두 명령인 중심점 및 반경을 사용한 원 및 세 점을 사용한 원 을 대체합니다.

  이제 상황에 맞는 도구 모음을 사용하여 모델의 3D 공간에서 선택하고 싶은 점 3개를 지정하여 참고원을 생성할 수 있습니다. 명령을 시작한 후 상황에 맞는 도구 모음이 나타납니다.



• 이제 속성 창을 이용하여 참고선 및 참고원 의 선 유형을 변경할 수 있습니다.



  이전에 선 유형을 변경하는 데 사용했던 고급 옵션 XS_​CONSTRUCTION_​LINE_​LINE_​TYPE 및 XS_​CONSTRUCTION_​CIRCLE_​LINE_​TYPE 이 이제 제거되었습니다.

• 이제 참고원에 표준 파일이 포함되어 있습니다.

  참고원에 대한 다른 속성 파일을 저장할 수도 있습니다.
