속성 열 추가 및 수정

이제는 도면 내용 관리자 목록에 새 속성 열을 추가하고 기존의 속성 열을 수정, 이동 및 숨길 수 있습니다. 이전에는 속성 열을 편집할 수 없었으며 열의 개수가 고정되어 있었습니다. 또한 열을 제거하고 열 순서를 변경할 수도 있었습니다. 뿐만 아니라 이제는 내용 관리자 범주에 대해 수행한 편집이 특정한 xml 파일로 저장됩니다. 생성된 파일은 사용자 정의 설정으로 현지화하여 사용할 수 있습니다.

• 도면 내용 관리자 에 새 속성 열을 추가하려면 범주 옆에 있는 화살표 버튼을 클릭하여 범주를 확장한 다음 속성 열 제목 행에서 + 버튼을 클릭합니다.



• 새 속성 추가/편집 대화 상자에서 왼쪽의 목록에서 필요한 속성을 선택하고 오른쪽의 목록으로 드래그합니다. 속성을 검색하려면 검색 상자를 사용합니다. 같은 열에 여러 속성을 추가할 수 있습니다. 속성 열의 이름을 입력하고 확인 을 클릭합니다.



• 열 셀에서 사용자 지정 텍스트를 추가하려면 사용자 지정 텍스트 를 선택하고, 표시된 텍스트 상자에 필요한 텍스트를 입력합니다. 입력 을 누르면 오른쪽 목록에 사용자 지정 텍스트가 추가됩니다.



• 사용 가능한 속성 목록에 나열되지 않은 필수 속성을 추가하거나 object.inp 파일에 정의된 사용자 정의 속성을 추가하려면 사용자 지정 속성 을 선택하고 표시된 속성 상자에 필요한 속성 또는 UDA를 입력합니다. 그런 다음, Enter 키를 눌러서 오른쪽 목록에 해당 속성을 추가합니다.

• 값이 없는 경우에도 속성 셀을 표시하려면 기둥의 빈 필드 표시 옵션을 선택합니다.

• 속성 열을 변경하려면 열 이름을 마우스 오른쪽 버튼으로 클릭하고 편집 을 선택합니다.

• 속성 열을 제거하려면 열 이름을 마우스 오른쪽 버튼으로 클릭하고 제거 를 선택합니다.

• 해당 열을 새 위치로 드래그하여 간단하게 도면 내용 관리자 에서 기존 열의 순서를 변경할 수 있습니다.

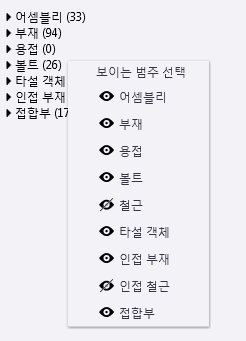

• 범주를 선택하지 않은 경우 도면 내용 관리자 창을 마우스 오른쪽 버튼으로 클릭하고 표시된 목록에서 범주를 클릭하여 표시되는 범주의 목록에서 범주 유형을 숨길 수 있습니다.



• Tekla Structures 2019 이후 모든 기본 속성은 기본적으로 ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\system 폴더에 있는 DrawingContentManagerCategories.xml 파일에 저장됩니다. 모든 속성 열 수정 사항(새로운 열, 편집된 열, 열 순서)은 현재 모델 폴더 아래의 \attributes 폴더에 있는 DrawingContentManagerCategories_<user>.xml 파일에 저장됩니다.

  먼저 Tekla Structures 는 사용자 특정 설정 파일 DrawingContentManagerCategories_ <user>.xml 을 찾으려고 합니다. 찾을 수 없는 경우 Tekla Structures 는 다음으로 DrawingContentManagerCategories.xml 을 찾습니다.

  파일 이름에서 _<user> 를 제거하여 사용자 특정 파일을 일반 파일로 변환할 수 있습니다.

  일반 설정 파일의 폴더 검색 순서는 다음과 같습니다.

  • 모델 폴더 아래의 \attributes 폴더
  • 프로젝트 폴더( XS_PROJECT )
  • 펌 폴더( XS_FIRM )
  • 시스템 폴더( XS_SYSTEM )
  • 고급 옵션 XS_USER_SETTINGS_DIRECTORY 에서 정의한 폴더

새 빌딩 객체 범주

• 이제 접합 및 인접 철근 범주 유형을 도면 내용 관리자 에서 사용할 수 있습니다. 이제는 현재 도면에서 마크 및 연결 메모 같은 접합 및 인접 철근 객체의 도면 내용을 확인하고 편집할 수 있습니다.

• 인접 철근 객체 및 인접 철근 마크와 관련된 모든 명령은 컨텍스트 메뉴에서 사용할 수 있습니다. 빠르고 쉽게 다음 작업을 수행할 수 있습니다.

  • 선택한 단일 철근 또는 철근 그룹에 단일 철근 마크 또는 연결 메모를 추가

  • 선택한 철근 그룹에 치수 마크, 태그 치수 마크 또는 치수선을 추가

  • 철근 그룹에서 철근의 위치 조정

  • 도면에서 철근 객체 숨기기/표시

  • 철근 마크 추가, 수정 또는 제거

• 이제 접합부 객체는 도면에 기호 표시가 있습니다. 기본적으로 접합 표시 기호는 ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\symbols\ 폴더의 xsteel.sym 파일에 있는 기호 번호 142입니다. 기호 편집기에서 접합 표시 기호를 수정할 수 있습니다. 기호 편집기에 대한 자세한 내용은 Symbol Editor User's Guide 을 참조하십시오.

• 도면 내용 관리자 목록에서 객체를 선택한 경우에만 도면에서 접합부 객체가 강조 표시되며, 그렇지 않은 경우에는 접합부 기호가 숨겨집니다.



• 도면 내용 관리자 목록에서 접합부 객체를 선택한 경우에 접합부 마크를 추가, 수정 또는 제거할 수 있습니다.

• 접합 범주에는 컴포넌트의 접합 유형만 표시됩니다.

• 도면 모드의 주석 탭에는 점 주위에 선택된 마크를 정렬하기 위해 새 명령 점에 맞춤 이 있습니다. 이 명령은 지시선이 교차하지 않도록 합니다.

  직교 가 활성화되어 있으면 0º, 90º, 180º 또는 270º 각도로 선이 배치됩니다.

  또한 명령을 실행하는 동안 마우스 가운데 버튼을 계속 눌러서 마크의 각도를 변경할 수도 있습니다.

  명령을 사용하려면 정렬할 마크를 선택하고 명령을 선택한 후 점을 선택합니다.

• 마크 정렬 명령은 새 마크 맞춤 메뉴에 있습니다.
