점 클라우드는 3D 레이저 스캐너(예: Trimble 3D 레이저 스캐너)에서 생성된 객체의 표면에서 측정된 점의 그룹입니다. 건설 시 점 클라우드는 주로 개조 공사에 사용되어 개축될 건물이나 구조를 정의합니다. 또한 현장에서 고려해야 할 기존 기계류, 파이프 또는 조경의 정확한 위치를 파악하는 데 사용할 수 있습니다. 점 클라우드를 모델에 대한 빌드 점으로 가져와서 설계와 비교함으로써 실행을 확인할 수도 있습니다.

점 클라우드를 Tekla Structures 모델에 연결하면 모델 원점이나 정의된 기준점을 기준으로 배치가 가능합니다.

원래의 포인트 클라우드 파일이 처리되고 캐시 파일이 Potree 형식으로 생성됩니다. 포인트 클라우드 변환은 백그라운드 프로세스로 이루어지므로 그동안 Tekla Structures 작업을 계속 진행할 수 있습니다. 포인트 클라우드 데이터는 고급 옵션 XS_POINT_CLOUD_CACHE_FOLDER 로 정의된 폴더에 저장됩니다. 기본적으로 폴더는 %LocalAppData%\Trimble\TeklaStructures\PointClouds (예: C:\Users\<user>\AppData\Local\Trimble\Tekla Structures\PointClouds )입니다. 프로젝트에 potree 파일용 네트워크 드라이브를 사용하면 도움이 되기도 합니다. 파일은 로컬 컴퓨터에 복사되지 않습니다. 이 고급 옵션은 사용자별로 다르며 고급 옵션 대화 상자의 파일 위치 범주에 위치합니다.

여러 모델에서 동일한 포인트 클라우드가 사용되는 경우, 포인트 클라우드를 연결해도 다시 변환되거나 복제되지 않습니다. 포인트 클라우드가 동일한 경우 기존의 변환된 파일이 사용되며, 그렇지 않은 경우에는 파일이 변환됩니다.

Tekla Structures 에서 원본 파일 형식이 색상을 지원하는 경우 점 클라우드가 색상을 갖습니다.

점 클라우드는 OpenGL 모델 뷰와 DX 모델 뷰 모두에서 볼 수 있습니다. 원근 투영을 사용하는 DX 모델 뷰는 보다 나은 시각적 결과를 보여줄 수 있습니다. 데이터 양이 더 많거나 뷰 개수가 더 많은 경우에는 성능 문제로 인해 DX 사용이 불가능할 수 있습니다.

호환 가능한 파일 형식

ASCII( .asc , .xyz )

E57( .e57 )

LAS( .las )

LAZ( .laz )

PTS( .pts )

PTX( .ptx )

Potree( .js )

Trimble 스캔 형식( .tzf )

제한 조건

• 기본적인 Tekla Structures 모델 처리 기능 중 선택, 실행 취소, 이동, 회전, 복사, 마우스 오른쪽 버튼 클릭 시 팝업 메뉴 같은 일부 기능은 사용이 불가능합니다.
• 점 클라우드가 자동 저장되지 않습니다.
• 키보드 버튼 Delete 를 사용해서는 점 클라우드 목록에서 점 클라우드를 삭제할 수 없습니다.
• 점 클라우드는 도면에 표시되지 않습니다.
• 점 클라우드는 Tekla Model Sharing 이나 다중 사용자 모드에서 공유가 되지 않습니다.
• ASCII, PTS 파일 형식의 경우, 각 텍스트 선에서 처음 세 필드는 x y z여야 합니다. 컬러 점 데이터의 경우, 마지막 세 필드는 r g b여야 합니다.

1. 측면 창에서 점 클라우드 버튼을 클릭합니다.



2. 포인트 클라우드를 작업 영역 안에 배치하려면 내부 작업 영역만 표시 확인란을 선택합니다.

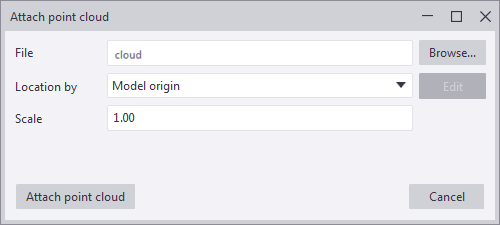

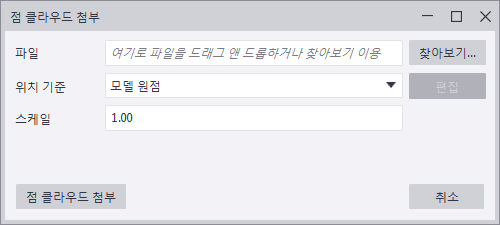

3. 첨부 를 클릭합니다.
4. 점 클라우드 파일을 찾습니다.
5. 필요한 경우 점 클라우드 스케일을 변경하십시오.
6. 위치 기준 에서 모델 원점 을 선택하여 포인트 클라우드를 모델 원점에 배치하거나, 기준점을 선택하여 포인트 클라우드를 실제 좌표에 배치합니다.
   Note: 포인트 클라우드의 좌표계를 모르는 경우 자동 생성된 기준점 를 선택하여 모델 원점 가까이에 포인트 클라우드를 배치합니다. Tekla Structures 원점에 포인트 클라우드 경계 상자의 최소 x, 최소 y, 최소 z 좌표로 구성된 기준점이 자동으로 생성됩니다.
7. 점 클라우드 첨부 를 클릭합니다.
8. 모델에 포인트 클라우드를 표시하려면 표시할 모델 뷰를 선택하고, 목록의 포인트 클라우드 옆에 있는 눈 모양 버튼을 클릭합니다.

   모델 뷰를 선택하면 노란색 프레임이 표시됩니다.

   모델 뷰에서 포인트 클라우드가 나타나게 설정하면 상태 막대에 포인트 클라우드 경계 상자의 최소 x, 최소 y 및 최소 z 좌표가 표시됩니다.

   점 클라우드를 숨기려면를 클릭합니다.

고급 옵션 XS_SET_MAX_POINT_CLOUD_POINT_COUNT 를 사용하여 뷰에서 점의 기본 최대 값을 설정할 수 있습니다. 기본값은 10 000 000(1000만)입니다.

이 고급 옵션은 시스템별로 다르며 모델 뷰 대화 상자의 고급 옵션 범주에 위치합니다. 값을 변경한 경우에는 Tekla Structures를 다시 시작합니다.

클립 평면 명령으로 포인트 클라우드와 참조 모델만 절단 하려면 사용자별 고급 옵션 XS_DO_NOT_CLIP_NATIVE_OBJECTS_WITH_CLIP_PLANE 을 TRUE 로 설정합니다. 기본 Tekla Structures 객체는 잘리지 않습니다. FALSE 가 기본 값입니다. 이 고급 옵션은 고급 옵션 대화 상자의 모델 뷰 범주에 있습니다.

값을 변경한 후 모델 뷰를 다시 그립니다.

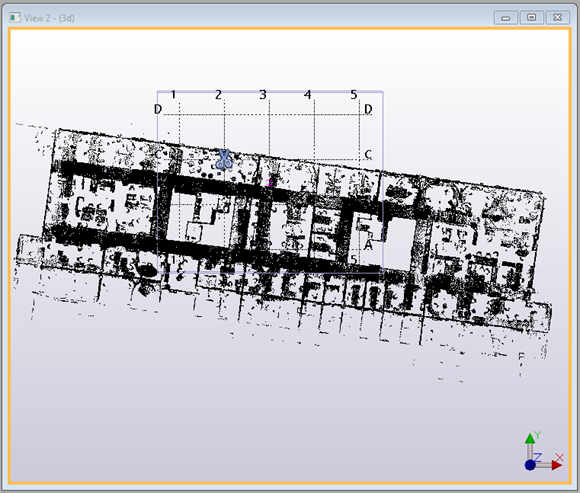

아래의 첫 번째 이미지에서 포인트 클라우드는 플랜 뷰의 모델에 연결되어 있습니다. 모델 뷰를 선택하고 반드시 눈 모양 버튼을 클릭해야 합니다. 그렇지 않으면 포인트 클라우드가 표시되지 않습니다.

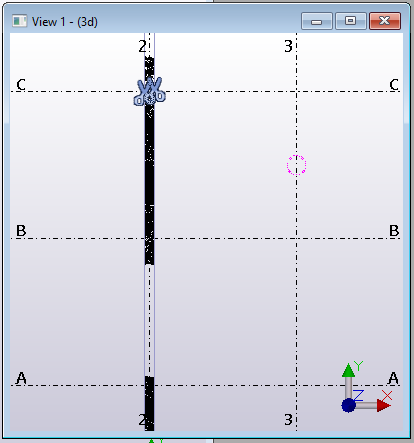

다음 이미지에서 클립 평면 도구는 바닥 및 기타 구조를 잘라내는 데 사용되었습니다.

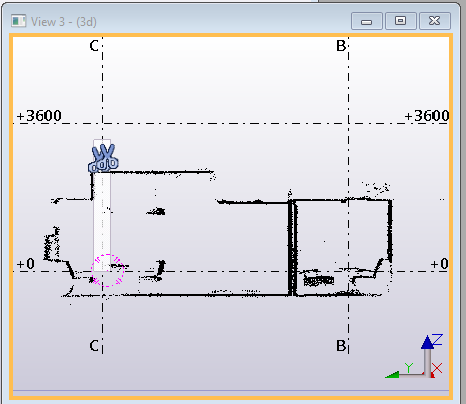

다음 이미지에서 단면은 단면 뷰에서 사용할 수 있도록 절단되었습니다.

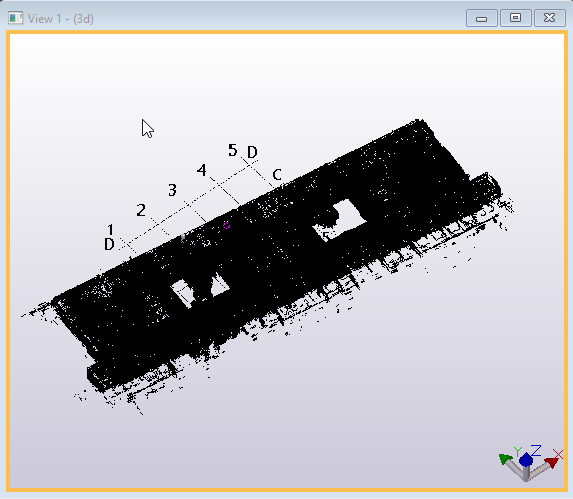

마지막 이미지는 단면 뷰를 보여줍니다.

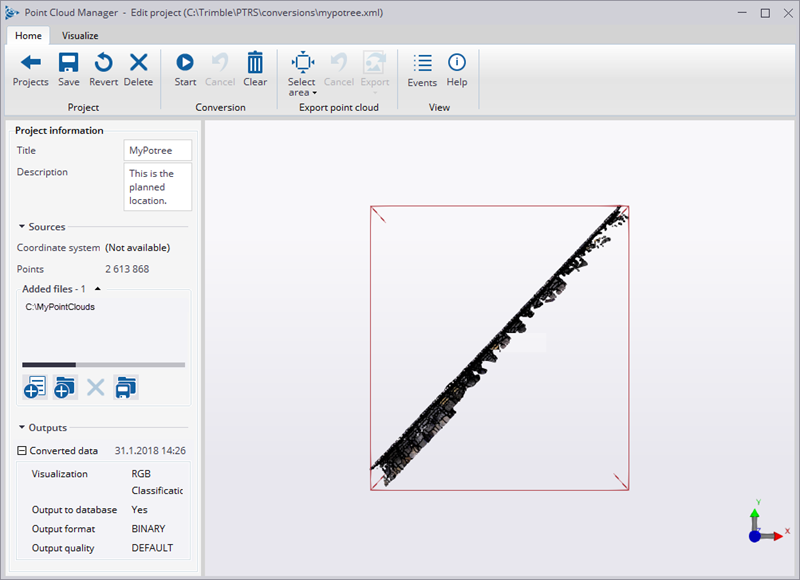

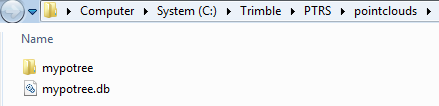

포인트 클라우드는 일반적으로 파일 크기가 너무 크기 때문에 포인트 클라우드를 모델 데이터에 추가하여 공유하는 것이 바람직하지 않습니다. 포인트 클라우드는 구조적 도메인 데이터가 아니라 모델에 속하지 않은 프로젝트 데이터이므로 모델을 저장하더라도 포인트 클라우드는 함께 저장되지 않습니다. 그러나 여러 사람이 동일한 포인트 클라우드 모델을 효율적으로 사용해야 할 필요가 있습니다. potree 파일을 사용하면 포인트 클라우드를 공유하기가 용이합니다. 모델 사용자들이 가장 효과적으로 포인트 클라우드 potree 파일을 공유하는 방법은 아래에 설명되어 있습니다. potree 파일을 만들어 공유 위치에 복사하면, 다른 사용자들이 본인의 Tekla Structures 모델에 연결할 수 있습니다.
