Tube gusset (20)

브레이스 접합 탭에서 접합 플레이트 스티프너를 생성하고 모따기를 정의하는 것이 가능합니다. 이제 스티프너 플레이트에서 용접을 사용할 수 있습니다.

Welded tee (32)

부재 탭에서 어셈블리 번호 및 피니시 속성을 정의할 수 있습니다.

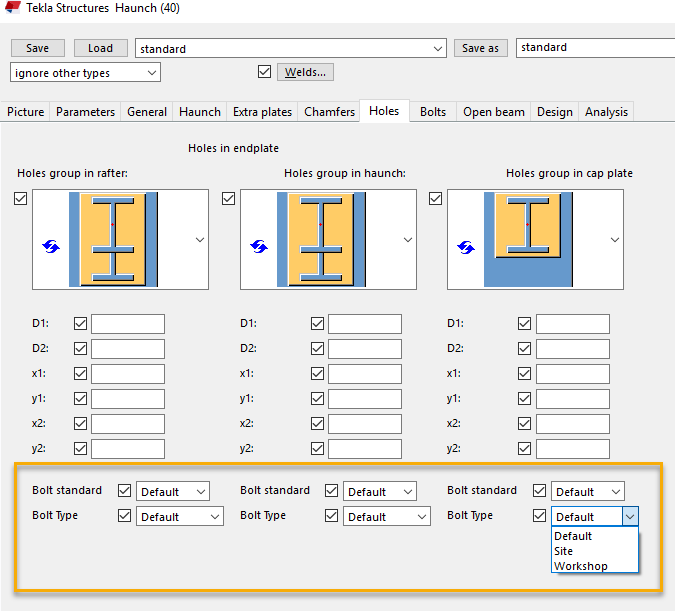

Haunch (40)

이제는 홀 탭에서 볼트 유형을 정의할 수 있습니다.

Cranked beam (41)

이제는 그림 탭에서 부재 사이의 간격을 정의할 수 있습니다.

Seat conn type 1 (52)

이제는 보조 볼트 탭에서 모든 기본 볼트 속성과 슬롯 홀, 볼트 어셈블리 및 볼트 길이 증가의 속성을 정의할 수 있습니다. 일부 볼트 속성은 적절한 탭에 있도록 이동되었습니다.

Wraparound gusset (58), Hollow brace wraparound gusset (59), Wraparound gusset cross (60)

• 이제는 거셋 탭에서 접합 프로파일을 통해 파스너 플레이트 컷을 정의할 수 있습니다.



• 이제는 거셋 탭에서 보조 부재의 다양한 측면에 대한 설치 클리어런스를 정의할 수 있습니다.
• 일반 거셋 탭이 제거되어 수정된 레이아웃으로 다시 생성되었습니다. Hollow brace wraparound gusset (59) 에는 L 프로파일이 아닌 경우에 파스너 플레이트를 이동하는 기능이 있습니다.

Hollow brace wraparound gusset (59)

이제 브레이스 접합 탭에서 텅 플레이트의 너비를 정의할 수 있습니다.

Bolted gusset (11), Gusseted cross (62)

이제는 그림 탭에서 메인 부재를 통해 거셋 플레이트의 생성 여부를 선택할 수 있습니다.

Gusseted cross (62)

이제 양쪽 접합 플레이트를 생성할 때 브레이스 접합 탭에서 필러 플레이트 생성 측면을 정의할 수 있습니다.

Rail connection (70)

이제는 S 볼트 탭에서 볼트 어셈블리를 정의할 수 있습니다.

Splice connection (77)

• 용접부 6과 7이 추가되었습니다.
• 이제 용접개선 탭에서 용접 부위 홀 형상을 변경할 수 있습니다. 이제 보조 부재의 용접 유형을 정의할 수 있습니다.



• 이제는 매개변수 탭에서 플랜지 플레이트 생성 측면을 선택할 수 있습니다. 이전에는 이 설정이 용접개선 탭에 있었습니다.



Stanchion side plate (83)

이제는 직사각형 또는 다이아몬드 플레이트를 생성할 때 볼트 간격을 설정할 수 있습니다. 또한 이제는 컴포넌트가 자동 으로 설정된 경우에 위쪽 방향일 때 올바르게 작동합니다.

Welded beam to beam (123)

이제 모따기 탭에서 용접 부위 홀 오프셋을 정의할 수 있습니다.

Bolted moment connection (134)

이제는 플랜지 볼트 탭의 메인 부재 또는 보조 부재에서 볼트 오프셋을 선택할 수 있습니다.

Two sided end plate (142)

이제는 보정 플랜지 플레이트( 플레이트 1 및 플레이트 2 탭에서 사용 가능)를 생성할 수 있습니다.

플랜지 플레이트에 용접 9와 10이 추가 되었습니다.

Two sided clip angle (143)

이제 그림 탭에서 프로파일 높이를 기준으로 보조 부재를 정렬할 수 있습니다. 예 로 설정하면 선택 순서와 상관없이 가장 높은 보조 부재가 항상 첫 번째 보조 부재로 간주됩니다. 보조 부재의 선택 순서가 더 이상 보조 부재의 복사에 영향을 주지 않습니다.

Welded to top flange(147)

전단 플레이트의 용접 8과 9가 추가 되었습니다.

Welded to top flange S (149), Full depth S (185)

이제는 볼트 탭에서 볼트 체결 방향을 정의할 수 있습니다.

Bent plate (151)

이제 상단 노치 및 하단 노치 탭에서 노치 컷 반경을 정의할 수 있습니다.

Joist to Beam, type 1 (160)

이제는 스태빌라이저 탭에서 전체 깊이 스티프너와 이에 대한 모따기를 정의할 수 있습니다.

Joist to column, type 2 (163)

이제는 스태빌라이저 플레이트의 용접부와 시트 접합을 위한 상단/하단 용접부를 정의할 수 있습니다. 시트 접합을 위한 두 번째 측면 용접부가 제거되었습니다.

Stiffened base plate (1014)

이제 부재 탭에서 플레이트, 웨브 플레이트, 플랜지 플레이트 및 레벨링 플레이트에 대한 클래스 속성을 정의할 수 있습니다. 플레이트, 웨브 플레이트, 플랜지 플레이트, 레벨링 플레이트, 피팅 플레이트, 추가 보, 수평 플레이트 및 L 프로파일에 대한 피니시 속성을 정의할 수 있습니다.

Seat det type 1 (1033)

이제 시트 프로파일에 대한 수평 용접부(용접부 3)를 정의할 수 있습니다.

U.S. 베이스 플레이트 (1047)

이제 그림 탭에서 스티프너에 대한 모따기 유형을 선택할 수 있습니다.

원형 베이스 플레이트(1052)

이제 앵커 로드 탭에서 원을 따라 플레이트 와셔를 생성하도록 선택할 수 있습니다.
