관리자의 릴리스 정보: 콘크리트 컴포넌트

Tekla Structures
2019
Tekla Structures

관리자의 릴리스 정보: 콘크리트 컴포넌트

Embedded anchors (8)

이제는 입력 탭에 앵커 로드 유형에 대한 조합 옵션이 있습니다.

Automated reinforcement layout components (51-57) 및 Reinforcement strand layout (66)

  • Inverted tee beam - automated reinforcement layout (52) , Ledge beam - automated reinforcement layout (53) , Rectangular beam - automated reinforcement layout (54) , Ledge spandrel - automated reinforcement layout (55) , Rectangular spandrel - automated reinforcement layout (56)Reinforcement Strand Layout (66) 에서는 강연선 패턴 탭에서 강연선 철근의 무제한 로드를 위한 외부 CSV 파일을 사용하고 속성 탭에서 강연선 코드를 정의할 수 있습니다.

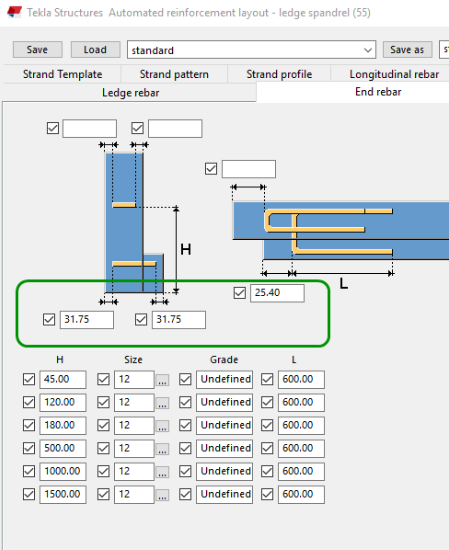

Ledge spandrel - automated reinforcement layout (55)

  • 이제는 세로방향 철근 탭에서 철근을 무제한으로 정의하기 위해 세로방향 철근을 위한 외부 CSV 파일을 가져올 수 있습니다.

  • 이제는 단부 철근 탭에서 보조 철근 집합을 제어할 수 있습니다.

Automated reinforcement layout - ledge spandrel (55), Automated reinforcement layout - rectangular spandrel (56)

이제는 스템 스트럽 (55의 경우) 및 띠장 철근 탭에서 철근 그룹에 대한 고급 후크 속성을 정의할 수 있습니다. 이러한 개선 사항 때문에 컴포넌트가 이전 버전과 완전히 호환되지 않습니다.

Beam reinforcement (63)

이제는 파라미터 탭에서 추가 링크를 생성하고 최소 프로파일 길이를 정의할 수 있습니다.

Strip footing reinforcement (75)

이제는 스트럽 탭에서 새로운 굽힘 유형으로 이중 스트럽 철근을 생성할 수 있습니다. 이중 스트럽 철근의 단부 형상(135°, 90° 또는 중복된)과 중복 길이를 정의할 수 있습니다. 이제는 가로 방향 설정이 스트럽 탭에서 제공되며, 굽힘 방향이 이미지로 표시됩니다.

Round column reinforcement (82)

이제 기둥의 상단과 하단 양쪽에 크랭크된 철근을 만들 수 있습니다. 메인 바 탭에 수평, 수직, 경사진 거리 치수를 입력합니다.

Rectangular column reinforcement (83)

  • 이제는 기둥 하단에서도 철근 크랭킹을 정의할 수 있습니다. 수직 치수 대신 기울기 치수를 사용하여 크랭크의 길이를 정의할 수 있습니다.

  • 이제는 중간 링크 탭에서 모든 스트럽이 단일 그룹으로 생성되는지 여부를 선택할 수 있습니다.
  • 이제는 스트럽 탭에서 스트럽 그룹 사이의 간격을 정의할 수 있습니다.

Hole reinforcement for slabs and walls (84)

  • 이제 이미 존재하는 홀을 보강하고 생성 중인 홀에서 오프셋을 적용할 수 있습니다.

  • 수평 및 수직 오프셋을 포함하여 전체 철근 제어 옵션을 갖춘 새로운 추가 철근 탭이 있습니다.

Starter bars for footing (87)

이제 새로운 하단 피복 탭에서 각 철근 그룹에 대해 고유한 하단 피복 두께를 별도로 설정할 수 있습니다. 다른 옵션은 모든 모서리 철근 및 측면 철근에 대해 공통된 하단 피복 두께를 설정하는 것입니다.

Reinforcement mesh array in area (89)

이제 폴리곤 생성 시작점 인덱스를 정의할 수 있습니다.

Reinforced Concrete Stair (95)

철근 E 탭의 스트럽과 핀은 직사각형 형상을 가질 수 있으며, 계단의 경사진 가장자리와 평형이 될 수 있습니다(경사를 허용하는 경우).

Concrete console (110)

  • 이제는 T 프로파일 주위에 경사를 이룬 기둥 컷을 생성할 수 있습니다.
  • 이제 메인 부재 또는 보조 부재에서 기본 콘솔 두께를 선택할 수 있습니다.
  • 이제 튜브 주위에 컷 생성 옵션을 사용하여 튜브 주위에 컷을 생성할지 여부를 정의할 수 있습니다. 이 작업은 접합 탭에서 수행할 수 있습니다.
  • 이제는 앵커 로드 탭에서 X와 Y 방향 모두에서 튜브 프로파일에 대한 오프셋을 정의할 수 있습니다.

  • 이제 소켓 탭의 대칭적으로 레그 배치 설정을 사용하여 사용자 지정 부재 소켓이 대칭적으로 생성되는지 여부를 선택할 수 있습니다.

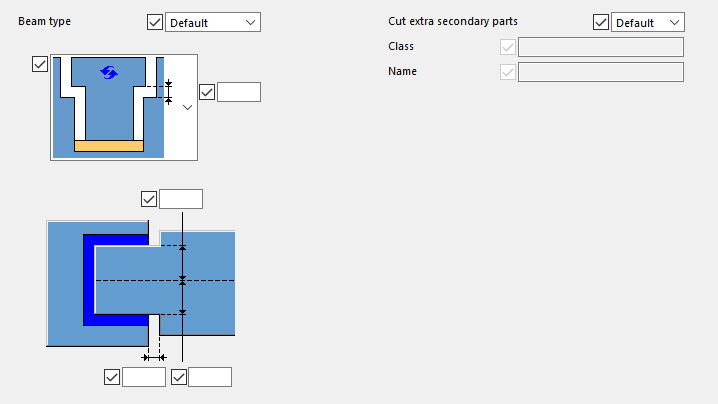

  • 이제 파라미터 탭에서 클래스 또는 이름 검색을 사용하여 추가 보조 부재를 찾아서 절단할 수 있습니다. 보조 부재의 최대 너비를 정의하고 이 너비로 절단할 수도 있습니다.

Concrete beam-beam (112)

  • 이제는 네오프렌을 정의할 때 부재 탭에서 네오프렌이 메인 부재와 보조 부재 사이의 컷 간격을 채우기에 적합한지, 아니면 직사각형 형상으로 생성되는지 여부를 선택할 수 있습니다.

  • 이제는 앵커 탭에서 튜브를 메인 부재에 맞춰 정렬할지 또는 보조 부재의 상단 또는 하단에 맞춰 정렬할지 여부를 선택할 수 있습니다.

Automatic splicing tool

이제 랩 길이를 절대 값으로 설정할 수 있습니다. 또한 랩 길이를 측정으로 지정할 수 있습니다.

이중 벽체 가장자리 및 개구부 철근

그림 탭에는 새로운 피복 두께 오프셋 C3가 있습니다.

철근구멍 탭에서 가장자리 및 구멍 철근(철근이 아니며 스트럽만 생성)을 위한 새로운 옵션이 추가되었습니다.

메쉬 철근

이제는 주 철근과 보조 철근의 최소 길이를 개별적으로 제어할 수 있습니다.

철근 커플러 및 단부 앵커 도구

철근 집합에서 사용될 때 단부 변경자를 통해 단부별 UDA 값이 설정되도록 철근 커플러철근 단부 앵커 컴포넌트가 변경되었습니다. 철근 집합의 경우, 단부 변경자 속성 스레드 길이, 추가 제작 길이 및 단부 변경자의 스레드 유형 값이 설정됩니다(사용자 지정 UDA 값 대신).

커플러/단부 앵커 컴포넌트에 의해 제어되는 스레드 유형을 얻으려면 이 값을 반드시 RebarCoupler.Udas.dat 파일에 추가해야 합니다.

샌드위치 및 이중 벽체

이제는 포일의 수직/수평 분할을 제어하는 데 포일 탭을 사용할 수 있습니다.

벽체 레이아웃

이제는 UDA 탭의 내용을 사용자 지정할 때 WallLayout.Udas.dat 파일에서 벽체 레이아웃 레이어 스와퍼 도구 사용 시 레이어 UDA 값이 바뀌지 않도록 정의할 수 있습니다. 선 끝에 NoSwap 을 추가하여 이를 수행할 수 있습니다(네 번째 필드). string comment j_comment NoSwap.

//
// Customized user defined attributes (UDA) for layer parts created by wall layout component
//
// Each row shall contain 2 or 3 fields separated by tab(s) or semicolon.
// Please note that all uda names shall be unique
//
// Field 1: The data type of the attribute. Valid values are 'distance', 'float', 'option', 'integer' and 'string'
// compatible with the actual user defined attributes as specified in objects.inp
// Field 2: UDA name. This is the name of the user defined attribute set for the layer part.
// Field 3: Label. This text is shown in the attributes dialog. It can be a translatable label (albl_) or any text.
// Field 4: 'NoSwap' if you do not want the 'Wall layout layer swapper' to swap the values.
//
string comment j_comment NoSwap
string USER_FIELD_1 _user_field_1
string USER_FIELD_2 _user_field_2
string USER_FIELD_3 _user_field_3
string USER_FIELD_4 _user_field_4
