Trimble Connector 를 사용하여 다음과 같은 작업을 할 수 있습니다.

• Tekla Structures 모델을 Trimble Connect 프로젝트 및 프로젝트 폴더에 첨부
• Trimble Connect 프로젝트에서 Tekla Structures 모델로 참조 모델 다운로드
• Tekla Structures 참조 모델을 Trimble Connect 프로젝트로 업로드
• Tekla Structures 모델 객체를 .ifc 참조 모델로 Trimble Connect 프로젝트에 내보내기

• 다음과 같이 Trimble Connect 리본 탭 명령을 사용하여 Trimble Connect 데스크톱 , Trimble Connect 웹 및 Trimble Connector 를 시작할 수 있습니다.



• 또, 다음과 같이 빠른 실행 를 사용해서도 이들 응용 프로그램을 시작할 수 있습니다.



• 사용자의 Trimble Connector 를 사용하여 Trimble Identity 에 로그인해야 합니다.

• Trimble Connect 웹 을 시작하면

  • Trimble Connect 웹 가 Trimble Connect 모델에 첨부된 Tekla Structures 프로젝트를 엽니다.
  • 프로젝트를 첨부한 경우, 해당 프로젝트 활동 페이지가 열립니다. https://app.connect.trimble.com/tc/app#/project/"ProjectId"/activity.
  • 프로젝트를 첨부하지 않은 경우, http://connect.trimble.com/ 이 표시됩니다.
• Trimble Connect 데스크톱 을 실행할 때

  • Trimble Connect 데스크톱 이 현재 Tekla Structures 모델에 첨부된 데스크톱 프로젝트를 엽니다.
  • 프로젝트를 첨부하지 않은 경우, Trimble Connect 프로젝트 페이지가 열립니다.
  • Trimble Connect 데스크톱 을 설치하지 않았다면, Trimble Connect 데스크톱 을 설치하는 웹 페이지 https://app.connect.trimble.com/tc/app#/store 가 열립니다.

• Trimble Connector 을 실행할 때

  • Trimble Connector 가 열리면 이전에 첨부하지 않은 프로젝트를 첨부할 수 있습니다.

할 일 목록 열어서 보기

1. Trimble Connector 에서 프로젝트를 엽니다.

   프로젝트가 열려 있지 않으면 할 일 메모를 보거나 생성할 수 없습니다.

2. ToDo 버튼을 클릭합니다.
3. 다음 작업이 가능합니다.
   • 만든 이 , 피할당자 , 마감 날짜 , 상태 및 우선순위 에 따른 목록 분류
   • 검색 을 사용하여 특정 할 일을 검색
   • You can group by 만든 이 , 상태 , 우선순위 , 유형 , 태그 , 만든 날짜 , 마지막으로 수정한 날짜 를 기준으로 그룹화할 수 있습니다.
4. 할 일 목록을 닫으려면닫기 버튼을 클릭합니다.

할 일 메모 생성

1. Trimble Connector 에서ToDo 버튼을 클릭합니다.

2. 뷰 및 스냅샷이 있는 할 일을 생성하려면 기본 Tekla Structures 객체를 선택합니다.

   뷰를 하나만 선택합니다. 뷰를 생성하면 선택한 기본 객체의 IFC 파일이 생성되고 프로젝트 root\TeklaStructures-ToDos 폴더에 업로드됩니다.

   좌표계는 작업 평면 핸들러에 설정된 값을 따릅니다.

   많은 객체의 뷰를 한 번에 생성하면 할 일을 생성하는 데 시간이 많이 걸립니다.

   뷰 및 스냅샷이 없는 할 일을 생성하려면 객체를 선택하지 마십시오.

3. 할 일 생성 버튼을 클릭하면 할 일 정보를 입력할 수 있는 새 창이 열립니다.

   • 제목 및 설명 을 작성합니다.

     설명 정보는 필수입니다. 설명 없이는 할 일을 저장할 수 없습니다.

   • 피할당자를 정의하려면 피할당자 옆에서 선택 을 클릭하고 목록에서 프로젝트 멤버 또는 사용자 그룹을 선택하거나 사용자 또는 사용자 그룹의 이름을 입력하여 사용자 목록을 필터링합니다.

     프로젝트가 공유되면 할 일은 다른 사용자들에게 할당될 수 있습니다.

   • 달력에서 마감 날짜를 선택하고 필요한 경우 우선 순위, 유형, 상태 및 완료율을 설정합니다.

   • 첨부 파일을 추가하려면첨부 파일 추가 를 클릭하고 다음 중 하나 또는 두 가지를 모두 수행합니다.

     • 및기호를 클릭하여 컴퓨터에서 파일을 찾고, 선택한 Trimble Connect 폴더에 파일을 추가한 후 확인 을 클릭합니다.

     • 를 클릭해 컴퓨터에서 파일을 찾고 내 컴퓨터에서 추가 를 클릭하여 현재 ToDo 메모에 파일을 첨부한 후, 확인 을 클릭합니다.

     • 첨부 파일을 두 번 클릭하면, Windows가 파일 이름 확장자와 연결된 경우 파일이 열립니다. 모델 파일은 열리지 않습니다.

4. 저장 버튼을 클릭하여 할 일을 저장합니다.

   저장된 할 일은 즉시 Trimble Connect 에 동기화됩니다. 할 일이 Trimble Connect 로 푸시되면 축약된 프로젝트 이름과 실행 번호로 구성된 고유한 이름이 생깁니다.

   생성된 할 일은 Trimble Connect 의 ToDo 및 활동 탭에서 확인할 수 있습니다.

할 일 메모 보기

1. Trimble Connector 에서ToDo 버튼을 클릭합니다.

   ToDo 목록이 열립니다.

2. 표시할 ToDo를 두 번 클릭합니다.

   ToDo 속성 창이 열립니다.

   닫기 버튼을 클릭하여 ToDo 속성 창을 닫을 수 있습니다.

할 일 메모에 설명 추가

프로젝트의 사용자는 누구나 모든 할 일에 대해 코멘트할 수 있습니다.

1. Trimble Connector 에서ToDo 버튼을 클릭합니다.

   ToDo 목록이 열립니다.

2. 코멘트하고 싶은 할 일 메모를 두 번 클릭합니다.
3. 열린 속성 창에서 설명 상자에 자신의 코멘트를 추가합니다.
4. 설명 추가 를 클릭하여 코멘트를 저장합니다.

프로젝트 관리자와 할 일 생성자는 설명 상자 옆의삭제 버튼을 클릭하여 코멘트를 삭제할 수도 있습니다.

할 일 메모에 마크업 생성

Trimble Connector 에서 할 일 마크업을 생성하여 이 마크업을 Tekla Structures 와 Trimble Connect 에 표시할 수 있습니다.

1. Trimble Connector 에서 기존의 프로젝트를 선택하거나 새 프로젝트를 생성할 수 있습니다.

2. 마크업 도구를 사용하여 현재 모델에 마크업을 추가합니다.

   • 는 모든 모델 뷰에서 모든 클립 평면을 제거합니다.

   • 는 모델에서 모든 마크업을 제거합니다.

   • 는 측정 마크업을 생성합니다. 모델에서 점 두 개를 선택한 다음, 측정을 배치할 점을 선택합니다. 점, 모서리, 또는 면을 선택할 수 있습니다.

   • 는 클라우드 마크업을 생성합니다. 모델에서, 클라우드 중심과 클라우드 모서리의 한 위치를 선택합니다. Tekla Structures 는 사용자가 선택한 중심 위치에 의해 정의되는 뷰 평면에 수직으로 클라우드를 생성합니다.

   • 는 선 마크업을 생성합니다. 모델에서 시작점과 끝점을 선택합니다. 시작점에 화살표가 생성됩니다.

   • 는 텍스트 또는 UDA / 레포트 속성과 지시선으로 구성된 텍스트 마크업을 생성합니다. 마크업 텍스트 상자에 텍스트 또는 접두사를 입력하고 목록에서 UDA 또는 레포트 속성을 선택하고 지시선 시작점을 선택한 후, 텍스트의 위치를 선택합니다.

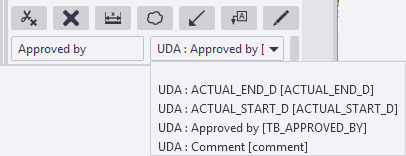

     아래의 예에서는 텍스트로 Approved by 를 입력하였고 사용 가능한 속성 목록에서 UDA: Approved by 를 선택하였습니다.

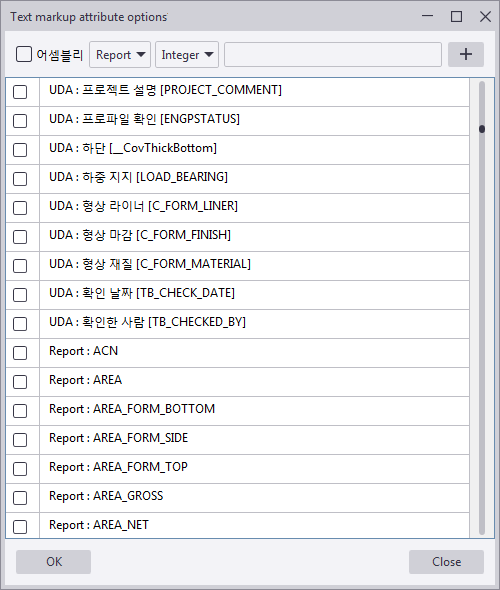

     사용 가능한 속성 목록에 UDA 또는 레포트 속성을 더 추가하거나 텍스트 마크업 속성 옵션 목록에 새 속성을 추가하여 그 속성들을 선택할 수 있게 하려면, 우측 하단 모퉁이에 있는 텍스트 마크업 속성 옵션 유지 버튼을 클릭합니다. 텍스트 마크업 속성 옵션 대화 상자가 표시됩니다.



     여기서 다음을 수행할 수 있습니다.

     • 사용 가능 속성 목록에 추가하고자 하는 UDA 또는 레포트 속성들을 선택합니다.
     • 상단의 옵션들을 사용하여 새 속성들을 추가합니다. 해당 속성이 UDA 인지 레포트 인지 선택하고 속성 유형( 정수 , 이중 또는 문자열 )을 선택하고 속성의 이름을 입력해야 합니다. 어셈블리 속성을 추가하려면, 어셈블리 확인란을 선택해야 한다는 점을 기억하십시오. 플러스(+) 버튼을 누르면 정의한 속성이 목록에 추가됩니다.

   • 는 연필 또는 자재화법 마크업을 생성합니다. 모델에서 시작점을 선택하고, 마우스 포인터를 움직여 원하는 형상을 생성하고(마우스 왼쪽 버튼을 누르지 않음) 끝점을 선택합니다. Tekla Structures 는 선택한 시작점으로 정의된 뷰 평면과 수직으로 마크업을 생성합니다.

3. Trimble Connector 에서ToDo 버튼을 클릭합니다.

4. Tekla Structures 모델에서 필요한 모델 객체를 선택합니다.

5. 할 일 생성 버튼을 클릭하면 할 일 정보를 입력할 수 있는 새 창이 열립니다. 최소한 제목과 설명을 입력하십시오(위의 할 일 메모 생성 참조).

6. 할 일이 Trimble Connect 와 동기화되도록 하십시오.

기존 할 일 메모 할당하기

프로젝트가 공유되면 할 일은 다른 사용자들에게 할당될 수 있습니다. 프로젝트의 관리자이거나 할 일을 생성한 경우에만 할 일을 할당할 수 있습니다. Trimble Connector 에서 생성한 할 일만 할당할 수 있습니다.

1. Trimble Connector 에서ToDo 버튼을 클릭합니다.

   ToDo 목록이 열립니다.

2. 할당하고 싶은 할 일 메모를 두 번 클릭합니다.
3. 편집 버튼을 클릭합니다.
4. 피할당자 상자에서 선택 을 클릭하고 목록에서 프로젝트 멤버 또는 사용자 그룹을 선택하거나 사용자 또는 사용자 그룹의 이름을 입력하여 사용자 목록을 필터링합니다.
5. 달력에서 마감 날짜를 선택합니다.
6. 필요한 경우 할 일의 우선순위, 유형과 상태를 설정합니다.
7. 저장 버튼을 클릭하여 변경 내용을 저장합니다.

할 일 메모 동기화

다른 프로젝트 멤버가 Trimble Connector 에 할 일 메모를 생성하거나 설명을 추가한 경우, 할 일이 즉시 자동으로 동기화됩니다.

또는 동기화 버튼을 클릭하여 할 일을 즉시 Trimble Connect 와 동기화할 수 있습니다.

할 일 설정 조정

1. Trimble Connector 에서,설정 버튼을 클릭합니다.

2. 사용할 ToDo 뷰를 두 번 클릭 설정을 선택합니다.

   • 이 설정은 할 일 메모의 스냅샷 뷰에 영향을 미칩니다.

   • 카메라 및 뷰 투영 조정 : 좌표계의 차이로 인해 스냅샷 뷰가 변경되길 원하지 않는 경우, 예를 들면 현재 뷰를 그대로 유지하고 싶은 경우에 이 옵션이 필요합니다. 이 옵션을 선택하면 Tekla Structures 뷰 투영이 할 일 메모 스냅샷 뷰 투영과 다른 경우, 뷰 투영 역시 변경됩니다.

   • 클립 평면 제거 및 추가 : Tekla Structures 뷰의 클립 평면이 제거되고, 할 일 뷰의 클립 평면이 Tekla Structures 뷰에 추가됩니다. 이 옵션은 카메라 및 뷰 투영 조정 옵션을 선택했을 때에만 사용할 수 있습니다.

   • 객체 선택 : 이 옵션은 할 일 뷰에서 해당되는 객체가 선택된 경우에 Tekla Structures 기본 객체를 선택합니다. 좌표계가 다른 경우, 객체를 선택하고 선택한 객체로 확대/축소하는 것이 가능합니다.

3. 설정 창을 닫으려면닫기 버튼을 클릭합니다.
