XS_TEXT_ORIENTATION_EPSILON
[詳細設定] ダイアログのカテゴリー:図面のプロパティ
この詳細設定では、ほとんど垂直に配置されているテキストまたは寸法マークテキストが、反対側を向くように点を定義します。
デフォルト値は 0.1 (5.72958 度) です。たとえば、テキストを 100 度 (90 度から 10 度オフ) で変更 (反転) する場合は、この詳細設定を .175 に設定する必要があります。
この詳細設定はモデル固有であり、設定はオプション データベースに保存されます。

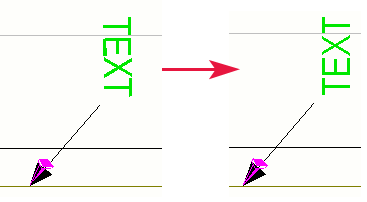

例
