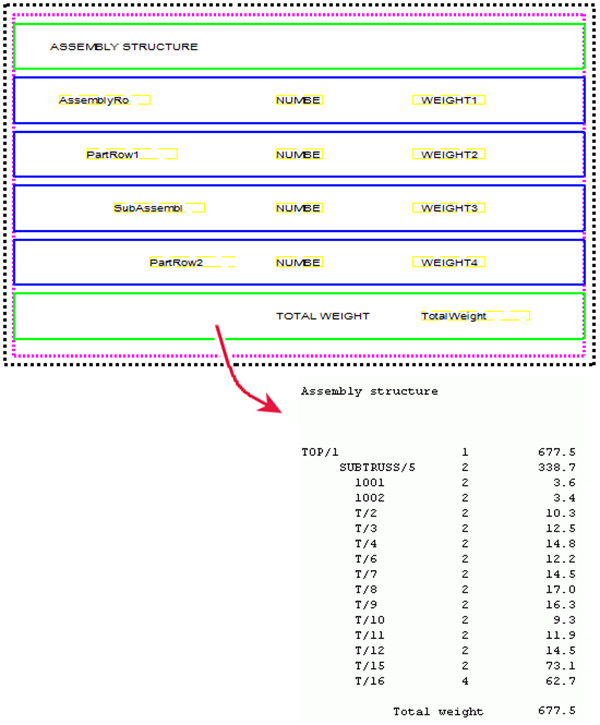

この例は、ネストされた製品の階層構造を示すテンプレートの生成方法を示しています。

1. [ファイル] メニューで、エディター > テンプレート エディターをクリックします。
2. テンプレート エディターで、[ファイル] > [新規] をクリックします。
3. [テキスト テンプレート] を選択し、[OK] をクリックします。
4. テンプレートに 4 つの新しい行を追加します。
   1. 新しい行を追加するには、挿入 > コンポーネント > 行をクリックします。
   2. 行の内容タイプを選択して、[OK] をクリックします。

      1 行目と 3 行目で、[製品] コンテンツ タイプを選択します。2 行目と 4 行目で、[部材] 内容タイプを選択します。

5. [並べ替えおよび作画の順序] の下の矢印ボタンを使用し、テンプレートに対して、ネストされた製品構造を作成します。
   1. 2 行目と 3 行目を 1 レベル下に移動します。
   2. 4 行目を 2 レベル下に移動します。



      構造は、次のようになります。



6. Tekla Structures データベースから必要なデータを取得するには、値フィールドを追加します。

   この例では、製品または部材の位置、番号、および重量を値フィールドとして追加しています。

   1. 挿入 > 値フィールドをクリックします。
   2. 行内のフィールドの場所を定義する点をクリックします。

      [属性の選択] ダイアログ ボックスが開き、値フィールドの属性を選択するよう求められます。

   3. 属性を選択し、[OK] をクリックします。
7. テンプレートのレイアウトを変更します。例:
   1. 印刷レポートにネストされた製品の構造が表示されるようにオブジェクトを移動します。

      移動するオブジェクトを選択し、新しい位置までドラッグします。

   2. オブジェクトを整列します。

      整列するオブジェクトを選択し、右クリックして配置オプションを選択します。たとえば、整列 > 右を選択します 。

   3. ヘッダーとフッターを追加します。

      挿入 > コンポーネント > ページ ヘッダーおよび挿入 > コンポーネント > ページ フッターをクリックします。

      ヘッダーとフッターに必要な情報を追加します。

8. テンプレートを保存します。
