ハンドルを使用した鉄筋の変更
直接変更を使用して鉄筋を変更しない場合、たとえば、鉄筋ハンドルを使用して鉄筋を変更できます。
Tekla Structures では、ハンドルを使用して次の情報を示します。
-
鉄筋の端部と角。
-
鉄筋グループの配置長さ。
-
金網の角と主筋の方向。

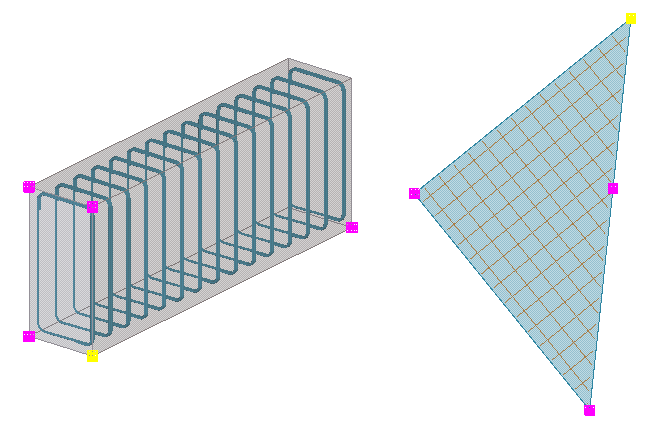

鉄筋を選択すると、Tekla Structures で、ハンドルがハイライトされます。部材の 1 番目の端部には黄色のハンドルが表示され、それ以外の端部にはマゼンタ色のハンドルが表示されます。
-
Tekla Structures では、他のオブジェクトの場合と同様にハンドルを移動します。
たとえば、[ドラッグアンドドロップ] がオンになっている場合は、ハンドルをそのまま新しい位置にドラッグできます。
注:鉄筋ハンドルを使用する場合、[直接変更]
スイッチがアクティブでないことを確認します。このスイッチがアクティブで、直接変更がオンになっている場合、Tekla Structures では、選択した鉄筋の参照点、端部、脚部中点に直接変更ハンドルが表示されます。これらのハンドルは青色です。
