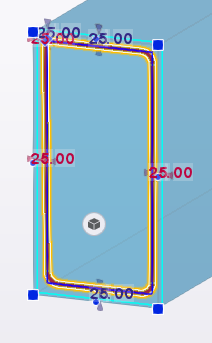

鉄筋のかぶり厚を変更する

線ハンドルを目的の位置にドラッグします。

鉄筋、鉄筋グループ、溶接金網

鉄筋にポリゴンの点を追加する

中点ハンドル を目的の位置にドラッグします。

鉄筋、鉄筋グループ、ポリゴンの溶接金網、曲げ溶接金網

鉄筋の始点と終点に点を追加する

1. 鉄筋の開始または終了参照点 をクリックします。
2. ツールバーの[新しい点を追加する]ボタン をクリックします。
3. 新しい始点または終点の位置をピックします。

鉄筋、鉄筋グループ

鉄筋から点を削除する

1. 1 つまたは複数の参照点を選択します。
2. Delete キーを押します。

鉄筋、鉄筋グループ、ポリゴンの溶接金網、曲げ溶接金網

フックを追加する

1. 鉄筋の始点または終点 をクリックします。

   フック プロパティのツールバーが表示されます。

2. フックの目的の形状を選択します。
3. [カスタム フック] を選択した場合は、フックの角度、半径、および長さを入力し、 をクリックします。

鉄筋、鉄筋グループ

鉄筋の曲げ半径を変更する

1. ツールバーの [曲げ半径の変更] ボタン をクリックします。
2. [曲げ半径の変更] ボタンの横のボックスに値を入力し、Enter キーを押します。

鉄筋、鉄筋グループ

鉄筋の直径を変更する

1. ツールバーの [直径の変更] ボタン をクリックします。
2. [直径の変更] ボタンの横のリストから値を選択します。

鉄筋、鉄筋グループ、溶接金網

範囲を調整して間隔を変更する

1. ツールバーの [間隔の変更] ボタン をクリックします。
2. ハンドル を目的の位置にドラッグします。

鉄筋グループ、溶接金網

範囲を 2 つに分割して間隔を変更する

1. ツールバーの [間隔の変更] ボタン をクリックします。
2. 中点ハンドル を目的の位置にドラッグして、ハンドルを放します。

   Tekla Structures により、新しい鉄筋が作成され、範囲が 2 つに分割されます。2 つの新しい範囲の間隔は、元の間隔にできる限り近い状態になります。

3. 必要に応じて、間隔の数または間隔値を変更します。中点ハンドルをクリックして、ツールバーのボックスに目的の値を入力し、Enter キーを押します。

鉄筋グループ、溶接金網

鉄筋を移動、追加、または削除する

1. ツールバーの [鉄筋の移動、追加、削除] ボタン をクリックします。

   Tekla Structures に、鉄筋ごとに線ハンドルが表示されます。

2. 以下のいずれかの操作を行います。

   • 鉄筋を移動するには、鉄筋をハイライトし、目的の位置にドラッグします。
   • 2 本の鉄筋の間に鉄筋を追加するには、 をクリックします。
   • 鉄筋を削除するには、鉄筋を選択し、Delete キーを押します。

鉄筋グループ、溶接金網
