鉄筋セットを作成または変更すると、Tekla Structures により鉄筋セットの各鉄筋がコンクリート部材に自動的に定着されます。このコンクリート部材は、鉄筋セットの鉄筋の親部材です。

キャスト ユニット種別、下部レベル、およびコンクリート部材の体積と、鉄筋セットの鉄筋の数に応じて、次のように、Tekla Structures で各鉄筋の親部材が検索されて選択されています。

• 少なくとも 1 つのコンクリート部材にのみ含まれる各鉄筋は、その部材に追加されます。

• プレキャスト部材と現場打ちコンクリート部材の両方に含まれる各鉄筋は、プレキャスト部材に関連付けられています。



  (1) = プレキャスト部材、(2) = 現場打ちコンクリート部材

  このスライドと次のイメージでは、親部材が緑色で表示されます。

次に、2 つ以上のコンクリート部材に含まれる各鉄筋について、プレキャスト部材または現場打ち部材のいずれか:

• バー全体の水平方向の長さ H が、バー全体の垂直方向の長さ V に既定の係数 2 を掛けた値以上である場合、バーは水平と判断され、そうでない場合、バーは垂直と判断されます。



  (1) = 水平鉄筋、(2) = 垂直鉄筋

  一般に、鉄筋セット内の鉄筋は、次の場合に水平として扱われます。

  H ≥ XS_REBAR_VERTICAL_FACTOR * V

• 鉄筋が水平だと判断された場合、鉄筋の長さが最も長い部材に接続されます。



• 鉄筋が垂直だと判断され、鉄筋が完全に 1 つの部材内にあり、部分的に他の部材内にある場合は、鉄筋全体が含まれる部材に取り付けられます。

• 鉄筋が垂直だと判断され、部分的に複数の部材に配置されている場合は、全体座標が最も小さい部材の下面に取り付けられます。



場合によっては、鉄筋セットの鉄筋の親部材であることがあります。例:

このような場合は、次のように、Tekla Structures は一致する部材の中から各鉄筋の親部材を選択します。

• 鉄筋セット内の部材のうちの 1 つが他の部材よりも一般的な親部材である場合は、Tekla Structures が、その方が共通の親部材に鉄筋を関連付けます。

  例:

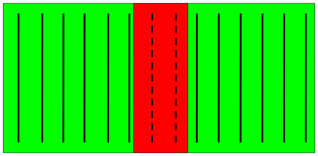

  	このプランまたはエレベーション ビューでは、2 つの部材が重なり、破線が両方の部材に含まれています。 赤い部材よりも鉄筋セットの鉄筋が多いため、破線の鉄筋は緑色の部材に追加されます。
  	この平面図では、破線の鉄筋が 2 つの部材で表示されています。鉄筋平面は垂直で、部材の高さは等しくなります。 点線セットの最も多くの鉄筋が合成されるため、破線は緑色の部材に追加されます。

• 鉄筋セットに共通の親部材がない場合、Tekla Structures では体積が小さい部材に鉄筋が接続されます。

  例:

  このプラン ビューでは、2 つの部材の重なりと、破線の鉄筋が両方の部材に含まれています。 鉄筋は、ボリュームが小さいため、緑色の部材に取り付けられます。

  部材の体積が複数の部材に対して等しい場合、Tekla Structures で ID が最小の部材が選択されます。

鉄筋セットの鉄筋をコンクリート部材に自動的に合成する必要がある場合は、鉄筋セットと鉄筋を手動で合成することができます。
