部材へのねじり処理の適用

鋼材およびコンクリートの梁および柱、またコンクリートスラブにねじり処理を適用できます。ねじり機能は、[Tekla Structures Diamond] および [Tekla Structures Graphite] 設定でのみ使用できます。

変形角度を使用して梁または柱にねじり処理を適用する

梁または柱をダブルクリックし、プロパティを開きます。
[変形] セクションに移動します。
[ねじり始点] 参照点1 ボックスに、部材ハンドルを基準とする梁の始点角度を入力します。
[ねじり終点] 参照点2 ボックスに、部材ハンドルを基準とする梁の終点角度を入力します。

たとえば、梁の終点で梁の曲げねじりを 10° にするには、[参照点1] 角度ボックスに「0」と入力し、[参照点2] 角度ボックスに「10」と入力します。
[変更] をクリックして梁にねじり処理を適用します。

始める前に、[コンクリート] タブの [スラブ] コマンドを使用してコンクリートスラブを作成します。

角処理をダブルクリックして、[角処理] プロパティを開きます。
角処理プロパティを変更します。
スラブ面が平面ではなくなるようにするため、角処理は変更しないでください。
- 角処理の上隅を移動するには、[Dz1] 値を変更します。
- 角処理の下隅を移動するには、[Dz2] 値を変更します。
[変更] をクリックしてスラブにねじり処理を適用します。

始める前に、スラブ作成-床指定 (66) コンポーネントを使用してコンクリートスラブを作成します。

[コンポーネントの選択] 選択スイッチがオンになっていることを確認します。
移動する角処理を選択します。

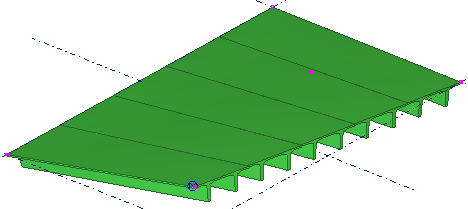

たとえば、スラブコンポーネントのコーナー点を選択すると、その側のスラブ端部にねじり処理を適用できます。
右クリックして移動 > 平行... を選択します。
[移動 - 平行] ダイアログボックスで、適切な方向ボックスに値を入力します。

たとえば、[dZ] ボックスに「100」と入力すると、そのコーナーが 100 mm 上に移動します。
[移動] をクリックします。

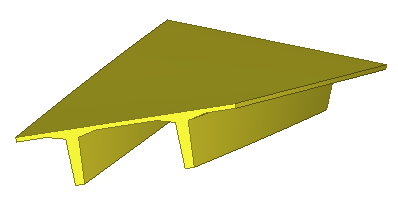

Tekla Structures で、選択した方向に点が移動し、スラブにねじり処理が適用されます。
右クリックして [中断] を選択します。
[コンポーネントオブジェクトの選択] 選択スイッチがオンになっていることを確認します。
単一のスラブの曲げねじり角度を確認するには、スラブをダブルクリックして [コンクリート梁] プロパティを開き、[変形] セクションに移動します。

[ねじり] の開始値および終了値は、部材の始点および終点のねじり角度を示します。
