モデル内の水平、垂直、およびユーザーが指定する距離を測定できます。すべての測定値は一時的であり、ウィンドウを更新または再描画するまでモデル ビュー ウィンドウに表示されます。

1. Ctrl+P キーを押して、平面ビューに切り替えます。
2. [編集] タブで、[寸法測定] をクリックし、次のいずれかのコマンドを選択します。

   • 距離

     このコマンドを実行すると、任意の 2 つの点間の距離が測定されます。このコマンドを使用して、傾斜しているまたは配置済みの距離を測定できます。デフォルトでは、測定結果に距離と座標が含まれます。

   • 水平距離

     このコマンドを実行すると、ビュー平面の X 軸方向にある 2 点間の距離が測定されます。

   • 垂直距離

     このコマンドを実行すると、ビュー平面の Y 軸方向にある 2 点間の距離が測定されます。

3. 始点を指定します。
4. 終点をピックします。
5. 寸法線のどちら側に測定結果を表示するかを指定するには、点を指示します。

   測定値がモデルに表示されます。モデル内で移動することはできません。

6. 測定値を削除するには、ビューを右クリックして [ウィンドウの更新] を選択し、ビュー ウィンドウを更新します。

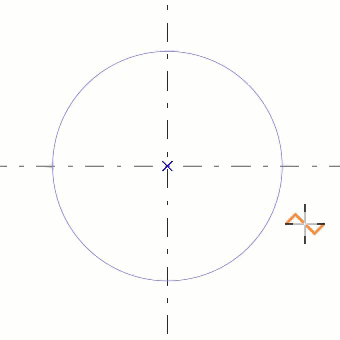

モデル内の角度を測定できます。すべての測定値は一時的であり、ウィンドウを更新または再描画するまでモデル ビュー ウィンドウに表示されます。

1. [編集] タブで[寸法測定 > 角度] をクリックします。
2. 中心点をピックします。
3. 始点を指定します。
4. 終点をピックします。

   測定値がモデルに表示されます。モデル内で移動することはできません。

5. 測定値を削除するには、ビューを右クリックして [ウィンドウの更新] を選択し、ビュー ウィンドウを更新します。

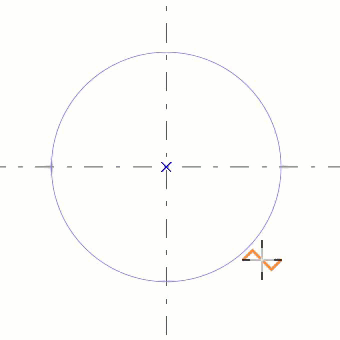

モデル内の円弧の半径および長さを測定できます。すべての測定値は一時的であり、ウィンドウを更新または再描画するまでモデル ビュー ウィンドウに表示されます。

1. [編集] タブで [寸法測定 > 円弧] をクリックします。
2. 始点を指定します。
3. 中心点をピックします。

   始点と終点の間の円弧沿いの任意の点を使用できます。

4. 終点をピックします。



   (1) 始点

   (2) 中心点

   (3) 終点



   (4) 円弧の半径

   (5) 円弧の長さ

   測定値がモデルに表示されます。モデル内で移動することはできません。

5. 測定値を削除するには、ビューを右クリックして [ウィンドウの更新] を選択し、ビュー ウィンドウを更新します。

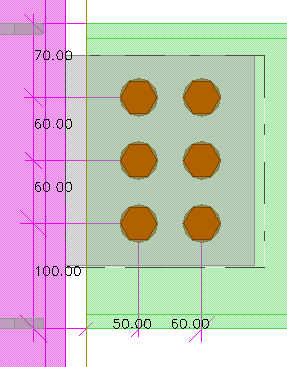

ボルト グループ内のボルト間の距離を測定できます。Tekla Structures では、選択した部材と各ボルト間の縁端距離も測定できます。すべての測定値は一時的であり、ウィンドウを更新または再描画するまでモデル ビュー ウィンドウに表示されます。

1. [編集] タブで [寸法測定 > ボルト間隔] をクリックします。
2. ボルト グループを選択します。
3. 部材を選択します。

   測定値がモデルに表示されます。モデル内で移動することはできません。



4. 測定値を削除するには、ビューを右クリックして [ウィンドウの更新] を選択し、ビュー ウィンドウを更新します。
