[アプリケーションとコンポーネント] カタログで、[梁と柱をフィッティング] コンポーネントを選択します。

デフォルト プロパティを変更するには、[梁と柱をフィッティング] コンポーネント ダイアログ ボックスを開き 、[設定] タブでプロパティを変更します。

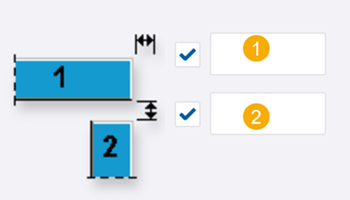

メイン部材と副部材の間のギャップ サイズを定義します。値を入力しない場合、ギャップは作成されません。

フィッティング タイプを選択します。

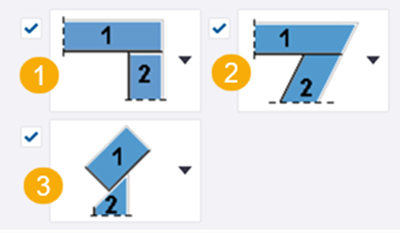

リスト (1) で選択したタイプによって、リスト (2) で使用できるフィッティング方法が定義されます。フィッティング タイプ オプションについては、下の図を参照してください。

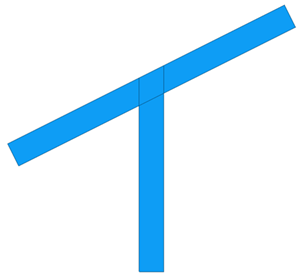

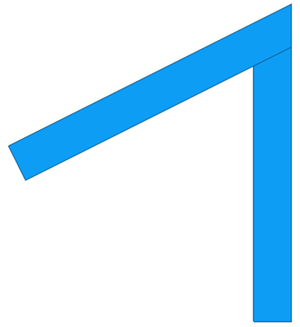

(3) メイン部材と副部材の両方が斜めになっている場合、フィッティングをウェブ方向とフランジ方向のどちらで作成するかを選択します。

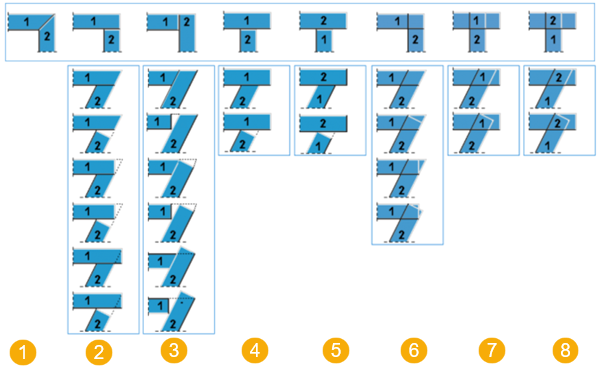

フィッティング タイプ オプションは次のとおりです。

メイン部材と副部材の間の最大ギャップ サイズを定義します。これを行うには、次のフィッティング タイプを選択します。

次のいずれかを選択します。

• 既定値使用

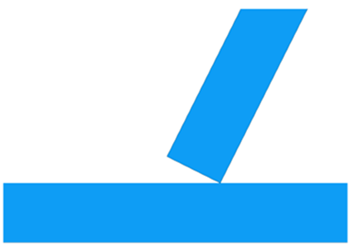

  副部材が垂直にフィッティングされます。



• しきい値による方法

  ギャップのしきい値距離を定義します。定義した値よりもメイン部材と副部材の距離が短い場合、副部材が垂直にフィッティングされます。

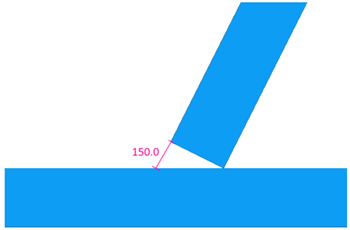

  次の例の図では、距離は 150.0 ですが、定義した値は 200.0 です。



  定義したしきい値よりも距離が長い場合、副部材上のフィッティングはメイン部材に揃えられます。

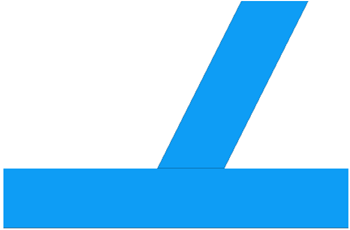

  次の例の図では、定義された距離は 0 です。



• ギャップの定義

  定義した値は、副部材にフィッティングする距離として使用されます。

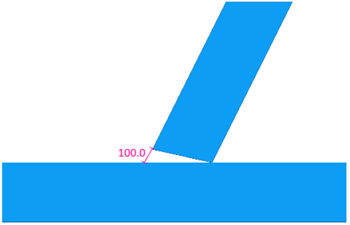

  次の例の図では、定義された距離は 100.0 です。



[メイン部材 (1)] と [副部材 (2)] をフィッティングするか、ライン カットを使用してカットするかを選択します。

[部材の接続] で、部材の接合方法を選択します。

• いいえ:部材は接合されていません。
• キャストユニット:副部材がメイン部材キャスト ユニットに追加されます。
• 半製品:副部材がサブアセンブリとしてメイン部材キャスト ユニットに追加されます。
• 溶接で:副部材がメイン部材に溶接されます。

  [溶接で] を選択した場合、[溶接] タブで溶接プロパティを定義できます。

[溶接] タブで、溶接プロパティを定義します。

溶接プロパティの詳細については、「溶接の作成」の「溶接プロパティ」セクションを参照してください。

OK をクリックします。

モデルで、メイン部材 (梁または柱) を選択します。

副部材 (梁または柱) を選択します。

副部材を選択すると、ジョイントが自動的に作成されます。
