モデル内の 3D 空間で 3 つの点をピックすることで、補助円弧を作成できます。

1. [編集] タブで、作図オブジェクト > 円弧 をクリックします。
2. 表示されたコンテキスト ツールバーで、ボタンをクリックして、ピックする点のセットを指定します。

   • をクリックし、次に、円弧の中心点、始点、および終点の 3 点をピックします。

     円弧の角度または長さを定義することもできます。



   • をクリックし、円弧上の始点、終点、および任意の点をピックします。



   • をクリックし、接線を定義する点と円弧上の 2 点をピックします。

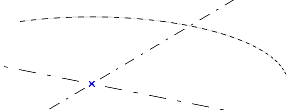

   Tekla Structures により、ピックしたポイントを使用と現在のプロパティを使用して円が作成されます。また、Tekla Structures にモデル内の円弧の中心点が X で示されます。



3. コマンドを終了するには、Esc キーを押します。
4. 補助円弧のプロパティを変更するには、モデル内で円弧をダブルクリックします。

   プロパティ パネルに円弧プロパティが表示されます。

   1. 円弧の色を選択します。
   2. 円弧のラインのタイプを選択します。
   3. [変更] をクリックします。
