モデル ビューでは、部材、コンポーネント、参照オブジェクト、および建物階層のレンダリングを簡単に変更できます。

1. [表示] タブで [レンダリング] をクリックします。
2. 部材、コンポーネント、参照オブジェクト、または建物階層に対して、次のいずれかのレンダリング オプションを選択します。

   オプション	説明	例

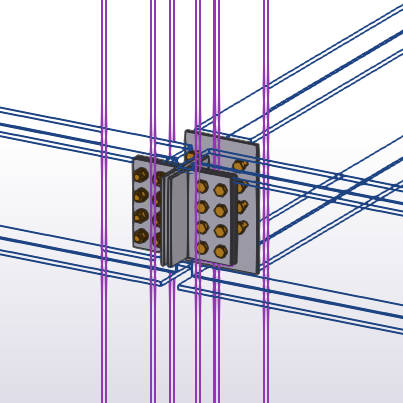

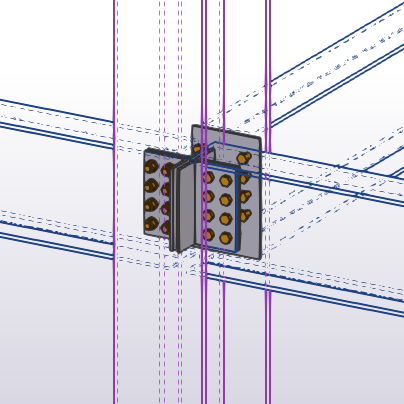

   ワイヤーフレーム: 部材, コンポーネント, 参照オブジェクト, 建物の階層	オブジェクトのアウトラインは表示されますが、表面は表示されません。オブジェクトが透明に表示されます。	この例では、コンポーネントオブジェクトをソリッドとして表示しています。
   	ファイル メニュー > 設定 > スイッチ の [陰線の破線] オプションをオンに切り替えると、別の部材の背後に隠れている部材の縁端線が破線として表示されます。 破線は DirectXレンダリング ビューでのみ表示されます。	この例では、コンポーネントオブジェクトをソリッドとして表示しています。

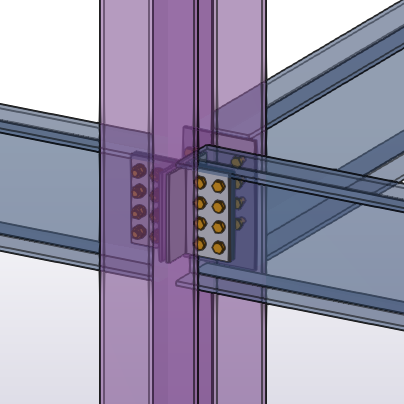

   網掛けワイヤーフレーム: 部材, コンポーネント, 参照オブジェクト, 建物の階層	オブジェクトのアウトラインが表示されます。オブジェクトは透明ですが、オブジェクトの表面は半透明に表示されます。	この例では、コンポーネントオブジェクトをソリッドとして表示しています。

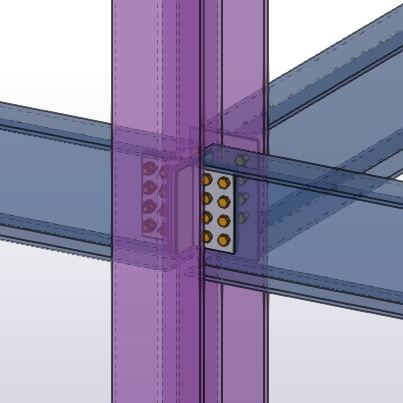

   	ファイル メニュー > 設定 > スイッチ の [陰線の破線] オプションをオンに切り替えると、別の部材の背後に隠れている部材の縁端線が破線として表示されます。 破線は DirectXレンダリング ビューでのみ表示されます。	この例では、コンポーネントオブジェクトをソリッドとして表示しています。

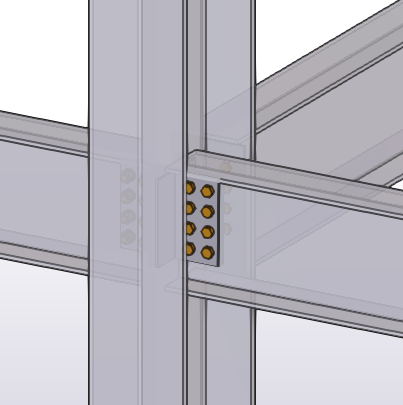

   グレースケール: 部材, コンポーネント, 参照オブジェクト	オブジェクトがグレースケールで表示されます。	この例では、コンポーネントオブジェクトをソリッドとして表示しています。

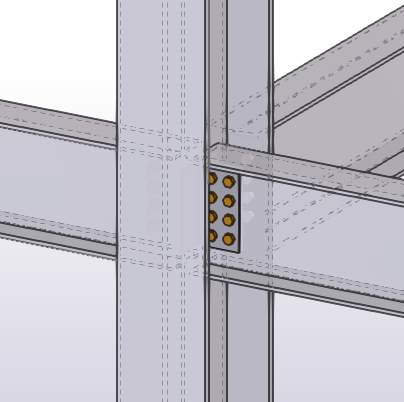

   	ファイル メニュー > 設定 > スイッチ の [陰線の破線] オプションをオンに切り替えると、別の部材の背後に隠れている部材の縁端線が破線として表示されます。 破線は DirectXレンダリング ビューでのみ表示されます。	この例では、コンポーネントオブジェクトをソリッドとして表示しています。

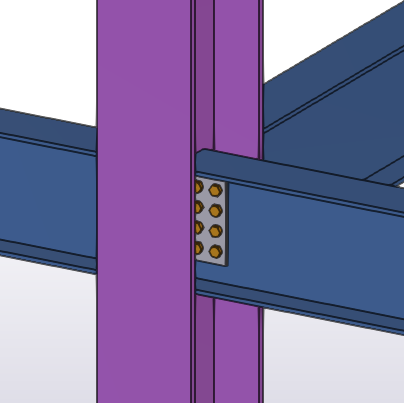

   レンダリング： 部材 ,コンポーネント, 参照オブジェクト	オブジェクトの表面が表示されます。オブジェクトは不透明です。

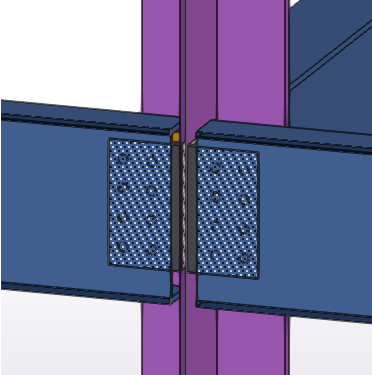

   	ファイル メニュー > 設定 > スイッチ で [オーバーラップする部材の表面へのハッチング] オプションをオンに切り替えると、同じ平面上にある重複しているオブジェクトや重なり合う部材が塗りつぶしで表示されます。 ハッチングは DirectXレンダリング ビューでのみ表示されます。	この例では、重なり合う表面が塗りつぶしで表示されます。

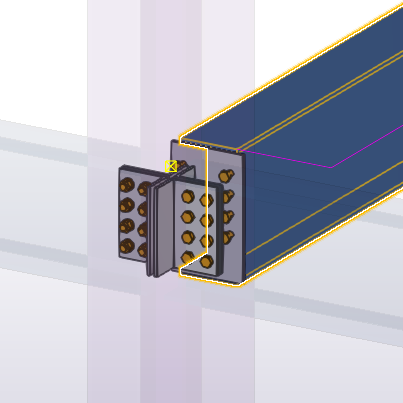

   選択対象: 選択部材のみ表示/選択コンポーネント部材のみ表示/選択されている参照のみ表示	選択したオブジェクトが表示されます。その他のオブジェクトは、ほぼ完全に透明に表示されます。 このオプションは、大規模なモデルで干渉チェック結果を表示する場合などに便利です。	この例では、コンポーネントオブジェクトをソリッドとして表示しています。

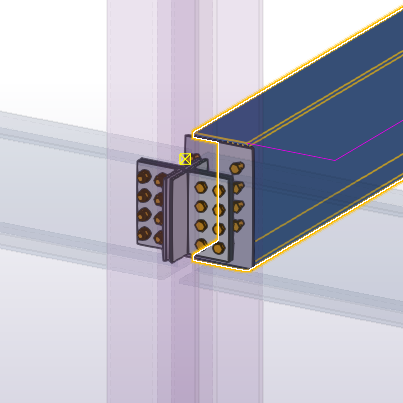

   	ファイル メニュー > 設定 > スイッチ の [陰線の破線] オプションをオンに切り替えると、別の部材の背後に隠れている部材の縁端線が破線として表示されます。 破線は DirectXレンダリング ビューでのみ表示されます。	この例では、コンポーネントオブジェクトをソリッドとして表示しています。
